Produs DX80DR2M-H6

Zoom

Sistem de transmisie radio

Topologie tip arbore

Data radio

Număr de comandă: 3014392

Număr de comandă alternativ : 14392

Antenă externă (conexiune RG58 RP-SMA)
Indicator integrat al puterii semnalului:
Configurare cu comutator DIP

Modbus RTU (RS485)
Reţea arbore cu organizare proprie
Repetor pentru extinderea reţelei
Transmisie deterministă de date
Salt frecvenţă FHSS
Acces cu multiplexare în timp TDMA
Putere de emisie: 63 mW, 18 dBm, ≤ 20 dBm EIRP

Intrări: Interfaţă serială pentru a conecta un senzor
Baterie internă

Hide All Open All

Specificaţii
Descărcare
Accessorii

Caracteristici generale

EAN	662488143923
eCl@ss-Code (V5.1.4):	Interfaţă comunicaţie, activă 27250312 -/-
Număr tarif vamă	85176200
Ţara de origine	US
Masă	533 g

Date Tehnice

Funcţie	Topologie tip arbore
Tip dispozitiv	Nod
Design	Rectangular
Conectare antenă	RP-SMA conector mamă
Funcţionează cu baterie	Da
Protocol de comunicaţie	serial cu 1-fir
Tip de intrare	Interfaţă serială
Materialul carcasei	Plastic, PC
Temperatura mediului	-20…+80 °C
Clasă de protecţie	IP67
Certificări	ATEX II 3 G

Fişe tehnice

German	594 KB
English	593 KB
French	594 KB
Spanish	594 KB
Czech	594 KB
Dutch	594 KB
Romanian	594 KB
Russian	675 KB
Polish	595 KB
Chinese	670 KB
Turkish	595 KB

Descriere generală

Ajutor de selecție	279 KB

Manual

Data Radio manual	1875 KB
Instrucţiuni pentru utilizatorul final (EN)	625 KB

Pliant produs

Soluții radio DX80	10919 KB

Accesorii de montare

	K50UX1CRA Senzor ultrasonic, senzor mod difuz, domeniul 3 m, interfaţă serială pentru conectare la noduri DX80	3094613
	M12FTH4Q Senzor de temperatură şi umiditate, carcasă metalică, clasa de protecţie IP67, interfaţă serială pentru conectare la noduri DX80	3025895

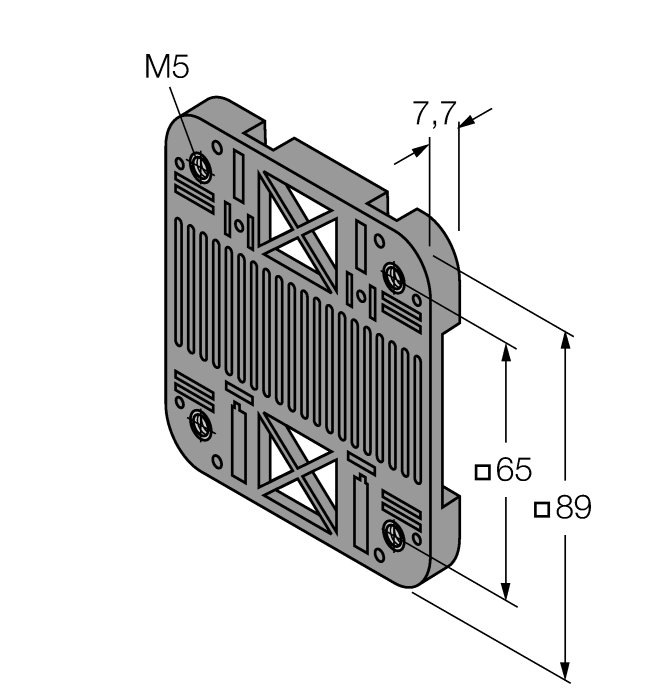

	SMBDX80DIN Placă de montaj pentru şină DIN, adecvată pentru CP80, DX80, K80, Q80, temperatură de funcţionare: -20…90 °C	3077161

Accesorii de conectare

	BWC-LMRSFRPB Protecţie la supratensiune tranzitorie, racord tip RP-SMA	3079296
	BWC-1MRSFRSB0.2 Extensie antenă, racord RP-SMA la RP-SMAF, 0,2m, RG58, pierdere 1.05 dB/m	3078544
	BWC-1MRSFRSB1 Extensie antenă, racord RP-SMA la RP-SMAF, 1 m, RG58, pierdere 1.05 dB/m	3078337
	BWC-1MRSFRSB2 Extensie antenă, racord RP-SMA la RP-SMAF, 2m, RG58, pierdere 1.05 dB/m	3078338
	BWC-1MRSFRSB4 Extensie antenă, racord RP-SMA la RP-SMAF, 4m, RG58, pierdere 1.05 dB/m	3077488
	BWC-1MRSMN05 Extensie antenă, RP-SMA la N-tată, 0.5 m, RG58, pierdere 0.56 dB/m	3077486
	BWC-1MRSMN2 Extensie antenă, RP-SMA la N-tată, 2m, RG58, pierdere 0.56 dB/m	3077820
	BWC-4MNFN3 Extensie antenă, conector tată N la conector mamă N, lungime cablu: 3 m, LMR400, coaxial, pierdere: 0.22 dB/m	3077489
	BWC-4MNFN6 Extensie antenă, N-tată la N-mamă, 6m, LMR400, coaxial, pierdere 0.22 dB/m	3077490
	BWC-4MNFN15 Extensie antenă, N-tată la N-mamă, 15 m, LMR400, coaxial, pierdere 0.22 dB/m	3077821
	BWC-4MNFN30 Extensie antenă, N-tată la N-mamă, 30m, LMR400, coaxial, pierdere 0.22 dB/m	3077822
	BWA-UCT-900 Cablu convertor cu cu tensiune continuă pentru parametrizarea reţelelor DX80 via PC, convertor RS485 la USB 2.0, mamă, M12 × 1, 5-pini, tată, USB tip A, lungime 1 m; alimentează dispozitivul conectat cu 10 V	3019970

Accesorii funcţionale

	BWA-2O6-A Antenă externă 6 dBi, conector N-mamă	3081081
	BWA-2O8-A Antenă externă 8,5 dBi, conector N-mamă	3081080
	BWA-2O2-C Antenă internă 2 dBi, conector RP-SMA tată, standard	3077816
	BWA-2O5-C Antenă internă 5 dBi, conector RP-SMA tată	3077817
	BWA-2O7-C Antenă internă 7 dBi, conector RP-SMA tată	3077818
