IO-Link

Ce este IO-Link?

În prezent, un număr tot mai mare de senzori şi actuatoare au deja microprocesoare folosite, de exemplu, la controlul afişării, parametrizării şi stocării datelor de configurare. De aceea, următorul pas firesc este adaptarea interfeţei binare standard şi crearea de funcţii suplimentare pentru a fi accesibile sistemului de automatizare.

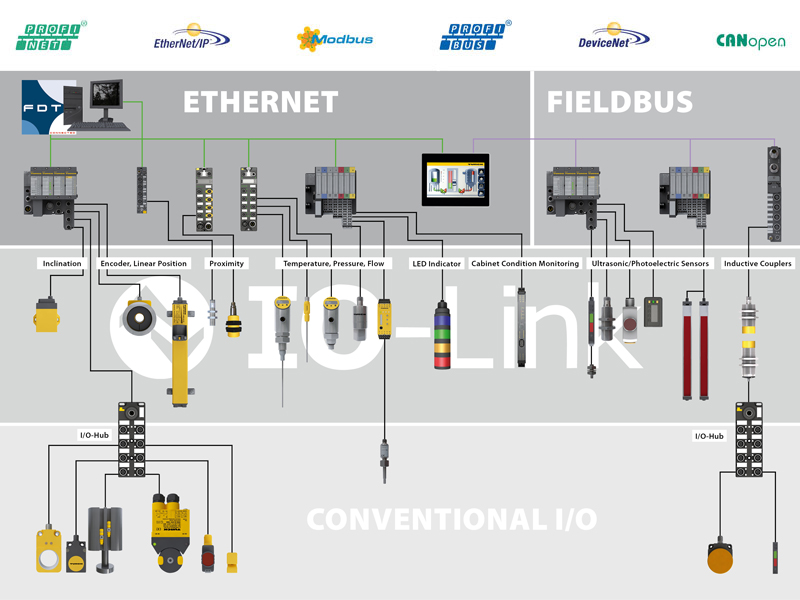

Privire de ansamblu a sistemului IO-Link (Faceţi clic pentru a mări imaginea!)

De aceea, mulţi producători renumiţi în domeniul automatizărilor şi-au unit forţele şi au dezvoltat o interfaţă de comunicaţie independentă de fieldbus pentru senzori şi actuatoare:
IO-Link.

Compatibilitatea cu tehnologiile existente a fost obiectivul principal în timpul dezvoltării, pentru a garanta protecţia investiţiei.

Tehnologie

IO-Link se bazează pe o conexiune punct-cu-punct între senzor/actuator şi un modul de interfaţă. Până acum, conexiunea binară a fost proiectată doar pentru transferarea informaţiei de comutaţie, dar acum IO-Link permite transferarea a 2 bytes într-un ciclu de 2 ms  printr-un canal combinat de stare şi de date. Pe lângă valorile de proces, mai pot fi schimbate şi alte informaţii, precum parametrii sau mesajele de diagnoză. Acest lucru permite o comunicare universală cu senzorii şi actuatoarele până la "ultimul metru".

Integration in Profinet systems

IO-Link devices could so far not be directly integrated in Profinet projects. Users were commonly forced to enter properties such as device class or manufacturer ID manually. Parameters such as measuring ranges and output signals had to be programmed or set via additional software.

Turck now provides help with a new function. SIDI (Simple IO-Link Device Integration) enables IO-Link devices to be integrated directly in a Profinet engineering software such as the TIA Portal. IO-Link devices are entered here as Profinet submodules in the GSDML (Generic Station Description Markup Language) of the IO-Link masters. As a standard feature, Turck adds all its proprietary IO-Link devices to the SIDI library, as well as the devices of its strategic partner for optical sensors, Banner Engineering.

SIDI offers full configuration of IO-Link devices directly from the Profinet engineering systems

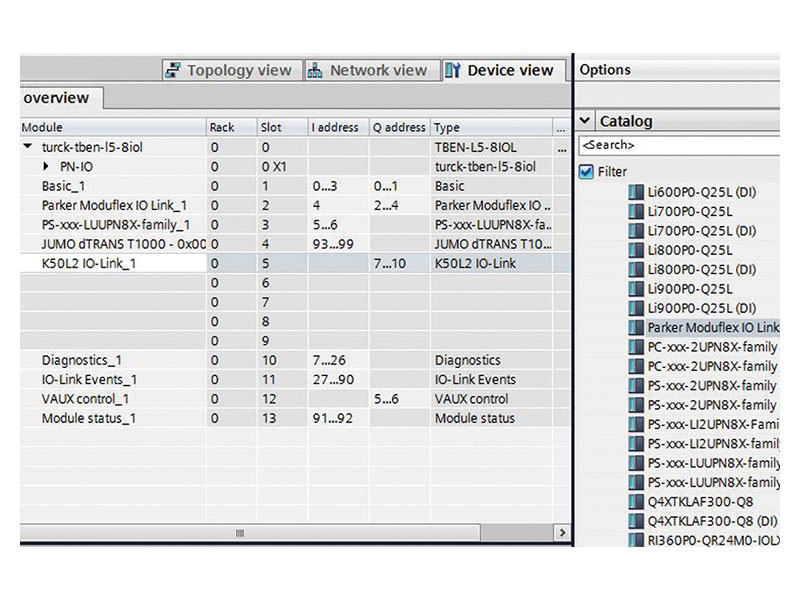

Selection of IO-Link devices from the hardware catalog (click to enlarge)

If the connected device is in the SIDI GSDML, PLC programmers can select it from the device catalog in their programming environment. The programmer can view all the relevant IO-Link properties for these devices and alter parameters, such as measuring ranges, output signals or pulse rates in the plain text field. Offline engineering is therefore also entirely possible with IO-Link devices.
