Monitorizarea preselor de hârtie cu soluţia I/O

Producătorul de ambalaje DS Smith îşi monitorizează presele de hârtie la fabrica Erlensee cu o soluţie inteligentă I/O de la Turck

DS Smith este unul dintre cei mai buni producători din domeniul ambalajelor personalizate, având ca material de bază cartonul gofrat. Compania a monitorizat până acum manual ieşirea preselor de hârtie din fabrica Erlensee de lângă Hanau. O soluţie completă îi informează acum automat pe angajaţi prin senzorii cu laser şi modulul inteligent I/O când baloturile celor două prese de hârtie au atins limita maximă şi trebuie îndepărtaţi. Acest lucru economiseşte mult timp, de vreme ce angajaţii nu mai trebuie să verifice permanent progresul din sala vecină. Modulul compact I/O din seria TBEN-S cu controler logic de câmp ARGEE integrat funcţionează aici ca un controler autonom – direct în câmp, fără a fi nevoie de un tablou de control.

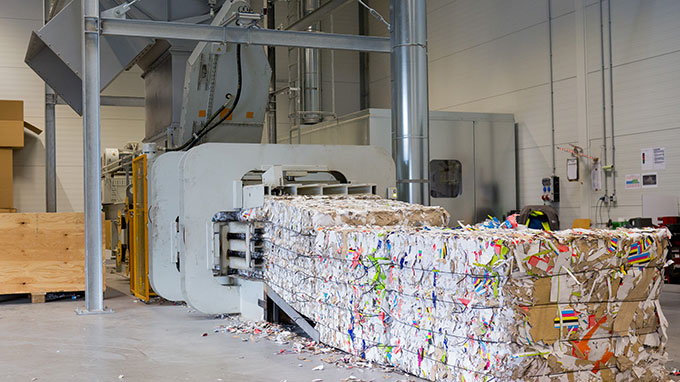

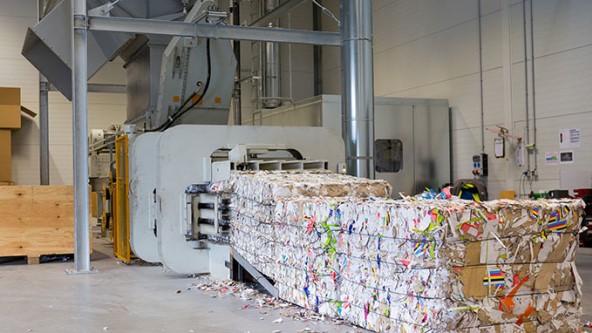

  • “Creatorul de baloturi” din fabrica DS Smith din Erlensee toacă hârtie şi o comprimă în doi metri cubi

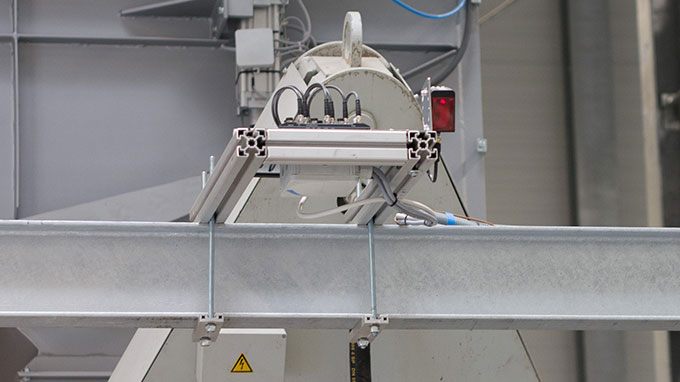

  • Senzorul cu laser LTF12 monitorizează ieşirea baloturilor de hârtie şi declanşează un semnal către TBEN-S

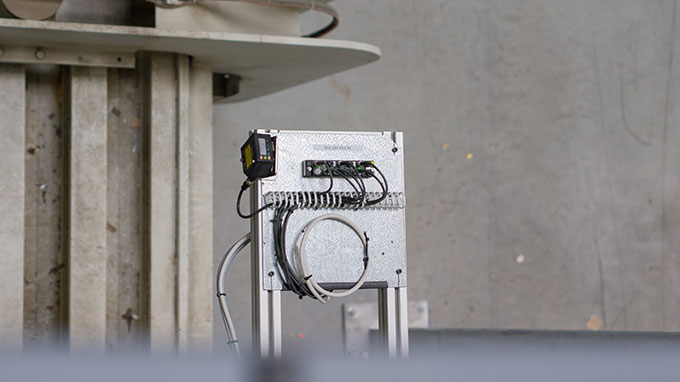

  • Modulul I/O din seria TBEN-S cu controler ARGEE controlează aplicaţia direct în câmp

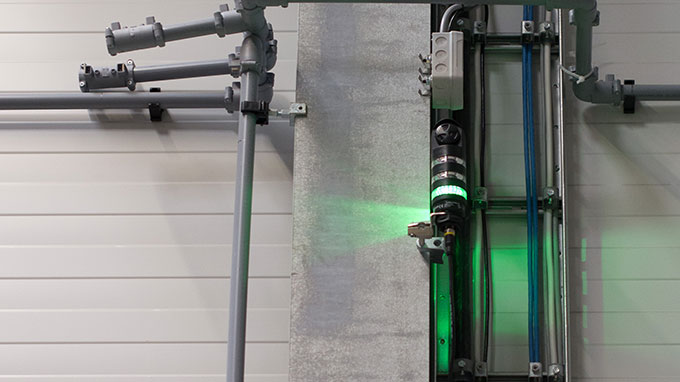

  • Lumina de semnalizare TL50C le indică angajaţilor starea “Creatorului de baloturi” în sala alăturată

  • Philipp Freppon (stânga) şi Manfred Ernst, impresionaţi de soluţia Turck completă, fără tablou de control

DS Smith, unul dintre cei mai buni producători din domeniul ambalajelor personalizate din Europa, îşi pregăteşte rebuturile pentru reciclare în fabrică. Tăieturile şi ambalajele defecte sunt tocate în presa de deşeuri, comprimate în cuburi şi transferate în depozit. Până acum, lipsea doar un semnal de feedback de la presă. Un angajat trebuia întotdeauna să-şi întrerupă lucrul şi să verifice progresul maşinii.

Senzorul luminos simplu nu e suficient

Pentru a preîntâmpina asta, trebuia folosit un sistem care să ofere informaţii despre progresul baloturilor. Pentru a asigura o oprire corectă, era necesar un senzor care nu doar furniza informaţii despre comutaţie, ci măsura şi distanţa, astfel încât doar să comute într-un anumit interval de comutaţie. Dar senzorul îi va detecta şi pe colegii aflaţi în trecere şi pe angajaţii care iau baloturile cu un motostivuitor. Pe lângă asta, este faptul că factorii structurali împiedicau senzorul să fie montat pe o parte, de vreme ce peretele necesar aici avea o uşă rulantă. De aceea, senzorii luminoşi simpli, switchurile luminoase sau senzorii fotoelectrici nu corespundeau cerinţelor de la DS Smith.

Inteligenţă descentralizată fără tablou de control

Manfred Ernst, consultant specialist în automatizări la Sonepar, a recomandat senzorul de măsurare cu laser care, în combinaţie cu un controler compact, ar putea să evalueze datele şi să declanşeze un semnal adecvat. Ernst avusese ocazia să vadă modulele compacte I/O cu controler logic de câmp ARGEE integrat de la Turck şi le-a testat la client.

La testarea în fabrica din  Erlensee a senzorului cu laser LTF12 cu TBEN-S conectat, Freppon a fost foarte încântat: "Iniţial, am crezut că e nevoie şi de tablou de control pe lîngă senzor. Dar apoi am găsit modulul TBEN-S cu ARGEE. Acesta s-a potrivit perfect imediat. Este compact, se potriveşte oriunde şi oferă o protecţie foarte bună în IP67, eliminând astfel necesitatea unui tablou de control."

Programare intuitivă într-o clipă

Temporizatorul a fost programat cu ARGEE şi ca o condiţionare. Freppon a selectat aici un factor de 45 de secunde. Acest factor de timp împiedică mesajele de eroare false cauzate de oamenii aflaţi în fasciculul luminos sau trec cu motostivuitoarele. Semafoarele cu led TL50 din afara sălii indică în orice moment starea maşinii Acest lucru le permite angajaţilor să-şi facă treaba şi să intervină doar când semnalul este activat. Aceste setări oferă şi o siguranţă suplimentară.
