Monitorizarea centralizată a stării motoarelor

Monitorizare fiabilă a stării folosind senzorul de vibrații și temperatură QM42VT1

Indiferent dacă este vorba de sisteme de evacuare, pompe sau compresoare - motoarele de diferite dimensiuni sunt utilizate în instalațiile de producție și în depozite, deseori în locații îndepărtate. Întreținerea mașinilor este, prin urmare, consumatoare de timp și predispusă la erori, mai ales dacă personalul de întreținere este instruit doar să efectueze inspecții la fața locului, cu frecvență redusă.

În schimb, datele de la mai multe motoare pot fi colectate, evaluate, afișate central și, dacă este necesar, legate de acțiuni de alarmă pentru a avertiza în timp util despre avarii iminente. Utilizatorii pot utiliza tehnologia radio pentru a conecta senzorul de vibrații și temperatură QM42VT1 cu dispozitivul HMI TX700 de înaltă performanță în acest scop.

Beneficiile dvs.

  • Modificarea ușoară a sistemului de control fără intervenție în acesta
  • Funcționare fiabilă a motorului prin monitorizare cu vizualizare individuală a datelor și alarme automate
  • Alocarea personalizată a personalului tehnic datorită întreținerii eficiente și predictive
  • Acces la datele motoarelor montate în zone greu accesibile

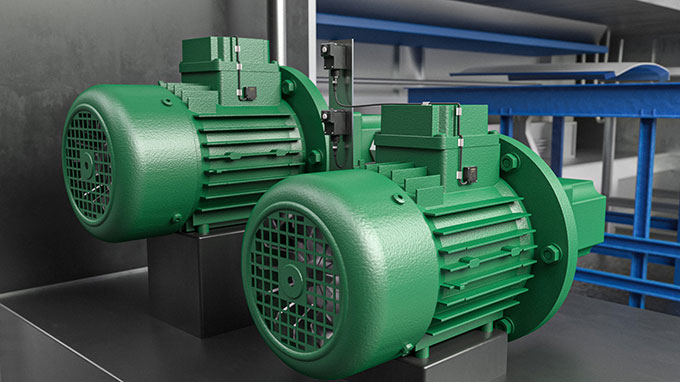

  • Montat direct pe motor, senzorul QM42 detectează vibrațiile și valorile temperaturii

  • Wireless: datele de stare sunt trimise printr-o rețea fără fir proprietară

  • TX700 afișează datele și alarmele măsurate

Senzorul robust detectează valorile vibrațiilor și temperaturii

S-a slăbit motorul, cauzând alinierea greșită a arborelui? Este un rulment blocat sau un accesoriu este dezechilibrat? Vibrațiile mecanice pot semnaliza probleme precum acestea. Senzorul de vibrații și temperatură QM42VT1 detectează vibrațiile cu un nivel ridicat de precizie. În acest scop, senzorul compact bazat pe MEMS (sistem micro-electromecanic) este montat pur și simplu direct pe blocul motorului printr-un suport magnetic. De acolo, oferă date despre viteză și accelerație pe două dimensiuni în intervale de frecvență diferite. Modificările datelor de măsurare pot fi apoi utilizate pentru a identifica diferite forme de daune.

Măsurarea temperaturii motoarelor este, de asemenea, vitală, deoarece o creștere semnificativă a temperaturii ar putea fi o indicație a uzurii sau a lubrifierii insuficiente pe un rulment. Senzorul IP67 detectează, de asemenea, astfel de schimbări de temperatură în intervalul de măsurare de la -40 ° C la +105 ° C.

Transfer de date printr-o rețea fără fir proprietară

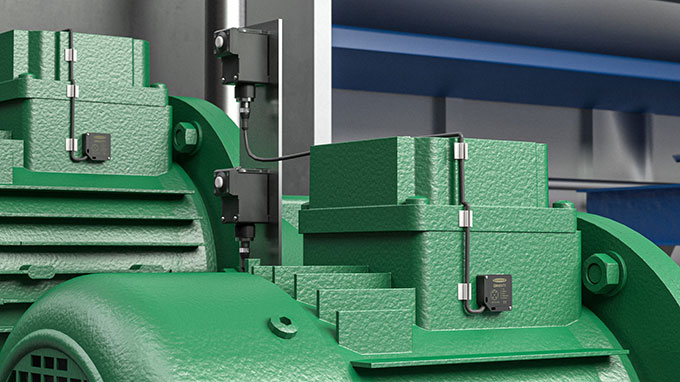

Personalul de întreținere poate conecta senzorul de vibrații și temperatură la modulul radio DX80 alimentat de la baterie. Valorile măsurate sunt apoi trimise către modulul receptor al sistemului DX80 printr-o rețea fără fir proprietară.

Vizualizare personalizată a datelor

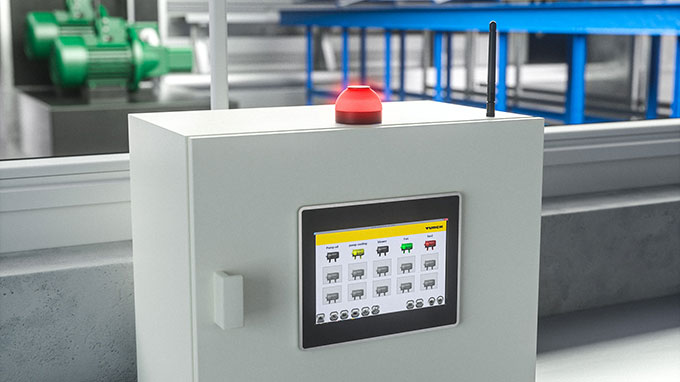

Personalul de întreținere vede toate datele de stare ale motorului afișate clar pe HMI / PLC TX700 de la Turck. Datorită software-ului TX VisuPro, valorile de la motor pot fi afișate într-o manieră variabilă. În plus, utilizatorii pot citi tendințele istorice, extrage datele jurnalului sau pot configura alarme, cum ar fi notificările automate prin e-mail. Conexiunea Ethernet la rețeaua companiei este, de asemenea, posibilă, permițând interogarea datelor în întreaga companie.

Sistem de control ca soluție autonomă

Cu această soluție autonomă, personalul de întreținere poate vizualiza întotdeauna datele de stare ale tuturor mașinilor - fie la fața locului la HMI, fie pe orice computer din rețeaua companiei.
