IO-Link simplifică producţia de angrenaje diferenţiale

La fabrica de angrenaje diferenţiale a unui furnizor de piese auto chinez, Turck ne arată cum soluţia sa IO-Link pentru conectarea semnalului este una simplă, rapidă şi eficientă.

Un producător chinez de cutii diferenţiale foloseşte hubul Turck TBIL IO-Link pentru conectarea a sute de senzori şi actuatoare în producţie. Fiecare din aceste cutii de joncţiune conectează până la 16 senzori sau actuatoare via IO-Link. Soluţia reduce timpul necesar anterior pentru conectarea cablurilor multifilare reducînd astfel costurile. Soluţia este completată cu gateway Turck BL20 Profibus cu module master IO-Link. Pe lângă semnalele digitale, acestea aduc date RFID şi semnale analogice la PLC.

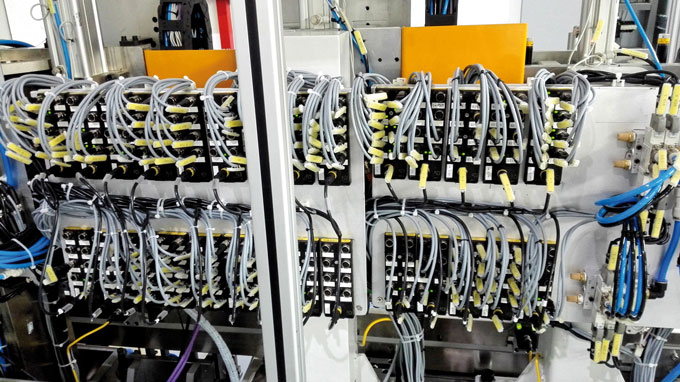

  • Economic: 26 huburi TBIL I/O înseamnă de 26 ori economie la cablurile multifilare şi la asamblarea lor

  • Pe lângă sutele de semnale digitale, două BL20 aduc date RFID şi semnale analogice la PLC.

Mulţi senzori în producţia de diferenţiale

Diverşi senzori de câmp magnetic pe o linie de producţie cutii diferenţiale detectează poziţia cilindrilor pneumatici şi sistemelor de prindere, iar senzorii de proximitate detectează componentele diferenţialului în sine. Există de asemenea multe actuatoare precum electrovalve şi alte dispozitive care răspund la comanda controlerului.

Cablurile multifilare şi joncţiunile pasive au dat greş

Iniţial, clientul a dorit să conecteze semnalele de la senzori şi actuatoare la gateway fieldbus din tablou de control folosind cablurile multifilare şi joncţiunile pasive. Dar lungimea cablurilor şi efortul deosebit pentru cablare au avut un impact negativ în calculul costului total. O mulţime de cabluri pentru joncţiunile pasive ar fi trebuit pregătite manual şi apoi conectate din nou la modulele I/O  din tabloul de control Punerea în funcţiune ar fi fost supusă unor posibile erori şi ar fi necesitat mult timp. Soluţia ar fi fost foarte scumpă şi dificil de întreţinut.

Soluţia IO-Link rapidă şi eficientă

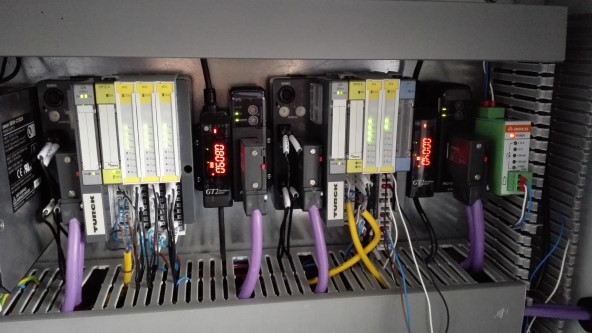

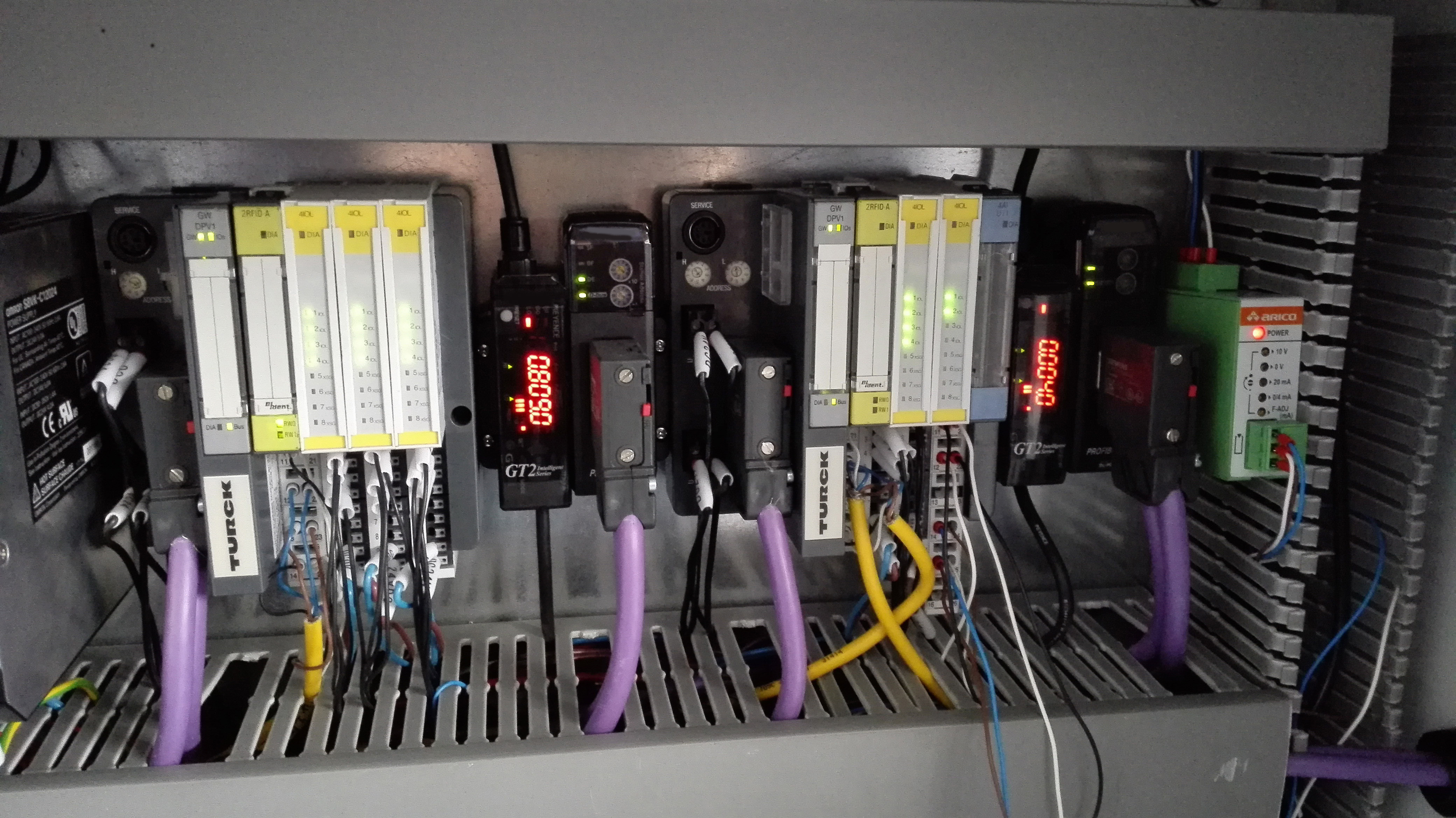

Turck a putut oferi  o soluţie care să economisească spaţiu bazată pe un gateway BL20 Profibus pentru tabloul de control împreună cu module master IO-Link. Cutiile de joncţiune Turck compatibile IO-Link de tip TBIL sunt ideale pentru conectarea senzorilor şi actuatoarelor. Aceste huburi I/O folosesc IO-Link pentru a conecta 16 semnale digitale la un master IO-Link prin cablu standard de senzor. Deoarece huburile TBIL I/O  oferă protecţie IP67, acestea se pot monta direct în teren la mică distanţă de senzori şi actuatoare. IO-Link este un protocol digital ce permite folosirea cablurilor standard cu trei fire, ce elimină necesitatea unor cabluri ecranate scumpe şi pozarea unor cabluri lungi.

Dacă apar probleme, depanarea este simplă datorită folosirii IO-Link. Localizarea defectului se poate identifica direct până la nivelul dispozitivului de câmp făcându-se diferenţa între scurtcircuit sau fir întrerupt. Configurarea centralizată a întregului sistem de la nivelul controlerului asigură disponibilitatea în acest loc a tuturor informaţiilor relevante. Acest lucru simplifică depanarea şi documentaţia.

Semnale analogice via IO-Link

Clientul a realizat că va putea să conecteze toţi senzorii de măsură a presiunii şi temperaturii prin IO-Link dacă au această interfaţă. Modulele analogice speciale devin astfel inutile ca şi cablurile ecranate scumpe folosite pentru semnalele analogice.
