I/O la distanţă pentru distilerii

  • Cele 12 tablouri Excom au terminalele configurate, fiecare ieşire fiind atribuită unui dispozitiv de câmp

Vechiul sistem de automatizare în casa VAT era format din trei sisteme PLC ITT, cu conectare convenţională prin bariere către zona cu pericol de explozie. Cum distileriile irlandeze au experienţă în utilizarea fieldbus în reţele Profibus DP şi PA instalate în orice loc al fabricii, utilizarea fieldbus la această modernizare nu a fost o surpriză.

Pentru staţiile de control motoare s-a ales DeviceNet, iar pentru comunicaţia tuturor semnalelor de automatizare de câmp, Profibus DP. Distileriile irlandeze au ales staţia Turck Excom Profibus DP pentru Zona 1 Ex drept cea mai bună soluţie pentru interfaţa semnalelor de automatizare. Sistemele excom de la Turck au fost furnizate de Tektron, distribuitorul irlandez al companiei Turck, care a oferit şi asistenţă tehnică.

Densitate ridicată a canalelor şi  hot swap

Mick McCarthy, managerul IDL E&I pentru acest proiect, a ales Excom dintre alţi furnizori de sisteme I/O la distanţă, "datorită densităţii ridicate care poate fi atinsă în rack-ul MT18. Şi funcţia hot swap ne-a impresionat, deoarece acum putem scoate şi monta toate modulele în timpul funcţionării – fără a trebui să întrerupem comunicaţia fieldbus." Un alt avantaj: reglarea automată a puterii de pe cardul de ieşire digitală DO40Ex face posibilă folosirea unui singur tip de card I/O pentru toate cardurile cardurile de ieşire digitale, reducând astfel specificaţia şi ingineria de proiect.

Uşurinţa de implementare a redundanţei în comunicaţie şi alimentare a fost un factor evident. IDL a optat de la început pentru utilizarea redundanţei în comunicaţie. Cu toate acestea, nu au implementat momentan redundanţa în alimentare,  dar văd ca pe un mare avantaj faptul că pot implementa redundanţa doar prin montarea unei noi surse de alimentare pe rack-ul MT18.

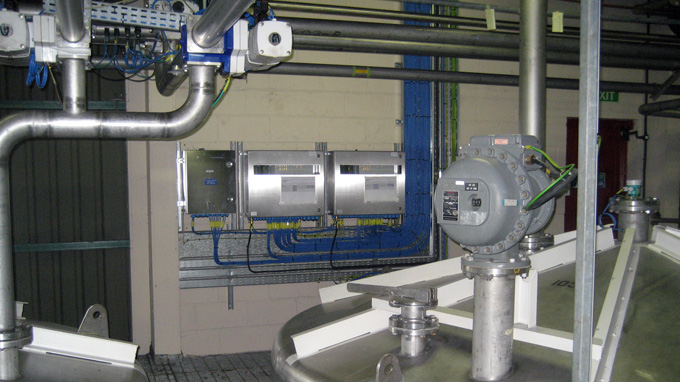

Indicatoare led pentru fiecare dispozitiv din rack a fost o altă caracteristică ce a dus la alegerea Excom.  Panourile de câmp din oţel inoxidabil ale Turck au o fereastră de vizualizare care-i permite operatorului sau inginerului de mentenanţă să vadă starea unui card sau a unui canal fără a deschide uşa.

Dimensiunea proiectului a fost în jur de 800 I/O, lucrările de integrare fiind realizate de Rockwell Engineering, Cork, cu ajutorul unui PLC Allen Bradley.  Proiectul a necesitat 12 noi staţii I/O la distanţă Excom (MT18). Pentru a asigura atingerea vitezei maxime disponibile (1.5 MBaud), s-au folosit patru cuploare de segment SC12Ex de la Turck, care furnizează patru seturi de segmente Profibus cu redundanţă intrinsecă în câmp, care le-au permis inginerilor proiectanţi să se asigure că lungimea maximă a cablului Profibus DP a fost sub 200 m. S-au ales poziţiile panourilor I/O la distanţă pentru a asigura o bună distribuţie şi menţinerea la minimum a lungimilor de cablu către instrumentaţie.

Casa VAT e o parte importantă în procesul de distilare. Era important ca o mare parte din lucrările de instalare, testare şi punere în funcţiune să fie realizate înainte de deconectarea sistemului existent. Astfel, datorită panourilor la distanţă I/O Excom instalarea a fost mai uşoară, deoarece noile cabluri de automatizare au putut fi montate fără a împiedica producţia.
