Poziţionare la înălțimea exactă

Societatea Zierer utilizează senzorii de poziţie liniară cu interfaţă IO-Link de la Turck

În caruselul Flying Fish, Zierer Karussell- und Spezialmaschinenbau GmbH a măsurat înainte poziţia orizontală a braţelor gondolei cu ajutorul senzorilor de proximitate. Cu toate acestea, cu cinci senzori pentru fiecare dintre cei 12 cilindri hidraulici, montarea, calibrarea şi integrarea în sistemul de control al caruselului au fost extrem de complicate, mai ales că înălţimea a putut fi doar aproximată. Pentru prima dată, Zierer foloseşte senzori inductivi de poziţie liniară de la TURCK, care furnizează un semnal analogic şi pot fi parametrizaţi din PLC via IO-Link.

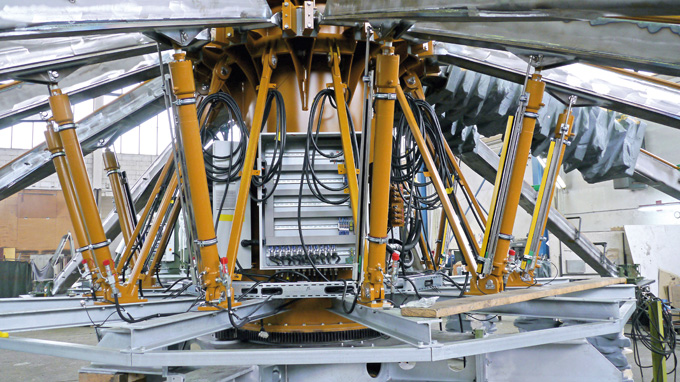

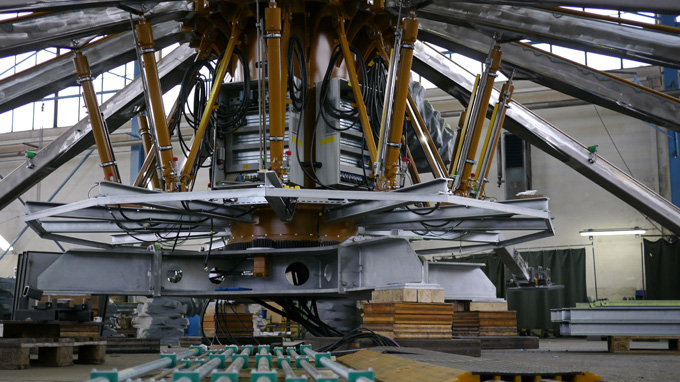

Senzorii inductivi de poziţie liniară asigură o detecţie precisă a braţelor gondolelor

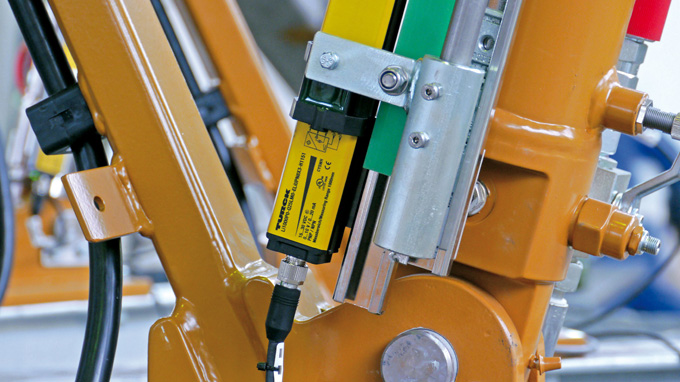

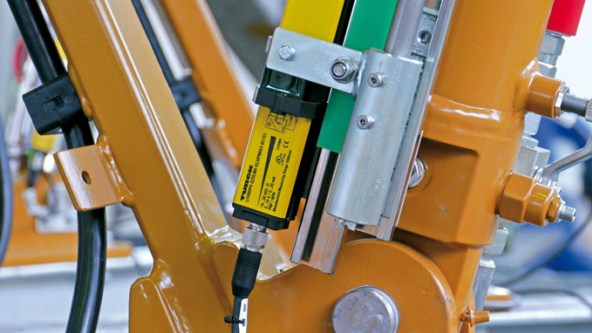

Un senzor inductiv de poziţie liniară de 1.000 mm de la Turck oferă poziţia exactă a braţului
Cu zone moarte scurte, protecţie IP67 şi fără contact, senzorul LI este ideal pentru utilizări intensive

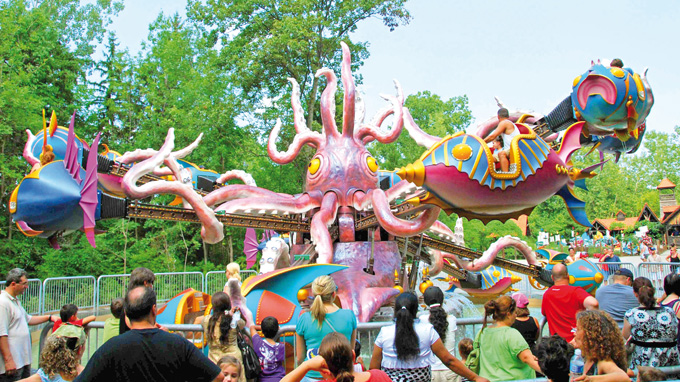

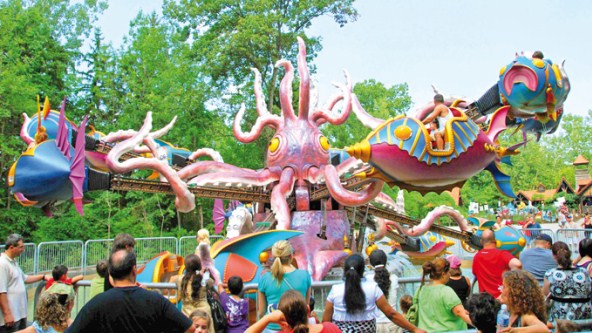

Circuitele de distracţii nu trebuie să fie doar plăcute, ci şi sigure. În acest sector, exigenţele sunt de regulă mai mari decât în unităţile industriale obişnuite. "În fond, este vorba despre transportul pasagerilor" subliniază directorul general Wolfgang Brück. Caruselul Flying Fish este una dintre distracţiile clasice oferite de Zierer. Pasagerii sunt aşezaţi în 12 gondole în formă de peşte. Gondolele fixate de braţe din metal se învârt în jurul axului caruselului. 12 peşti dispuşi în stea pot fi ridicaţi şi coborâţi hidraulic pe braţul lor.

Pentru a stabili poziţia orizontală a braţelor, Zierer a folosit înainte cinci senzori pe fiecare cilindru hidraulic. Deşi se asigura o funcţionare sigură, montarea senzorilor şi ajustarea lor era destul de complexă.

Senzor alternativ pentru poziţie liniară

În octombrie 2011, s-a luat în considerare o soluţie ce folosea detecţia poziţiei liniare. Zierer a căutat un senzor de poziţie liniară care să măsoare cursa cilindrului hidraulic până la lungimea lui totală de 1.000 mm. Pe lângă senzorii altor producători, echipa de proiectanţi de la Zierer a testat şi senzorul inductiv de poziţie liniară LI-Q25 de la Turck.

LI-Q25 are zone moarte foarte scurte deoarece partea electronică este integrată pe toată lungimea senzorului. Sistemul este unic pe piaţă. Zierer a fost impresionat de rezultatele testării senzorului de la Turck. Chiar şi la mişcări rapide şi la forţele centrifuge rezultate, senzorul determină precis poziţia elementului de poziţionare printr-un semnal analogic 4…20 mA. Controlerul poate determina de aici poziţia exactă a braţului. Managerul de proiect Klaus Gäck a rezumat astfel: "Pentru noi, calitatea şi precizia funcţionării contează foarte mult. Senzorul de poziţie liniară de la Turck pare alegerea potrivită în acest caz."

Parametrizare prin IO-Link

În ciuda testului pozitiv, mai trebuiau lămurite alte două exigenţe: din motive de siguranţă, Zierer a dorit şi posibilitatea de a indica orice eroare a elementului de poziţionare. Deşi un led de pe senzor indică dacă elementul de poziţionare este în afara domeniului de măsură, Matthias Niedermeier, responsabil de designul electric, a dorit să aducă acest semnal în controler. Aici, senzorul LI a reuşit să impresioneze datorită abilităţii lui de a fi parametrizat prin IO-Link. Interfaţa IO-Link îi permite utilizatorului să definească domeniile de măsură, să inverseze semnalul de ieşire sau să scoată semnale speciale precum semnalul de eroare.

Zierer a mai avut o cerinţă cu privire la valorile MTBF (interval între erori). O analiză în conformitate cu directiva SN 29500 (Ed. 99) a stabilit că senzorul LI poate fi exploatat 138 de ani fără erori Directorul general Brück a fost impresionat şi de calitate: "Senzorul nu doar că reduce costurile de investiţie, ci măreşte şi durata de funcţionare a caruselului şi contribuie la o mai mare siguranţă în funcţionare."
