Poziţionarea rotorului turbinei eoliene

Energie pentru Jocurile Olimpice: 43 de turbine eoliene folosesc senzori inductivi uprox+

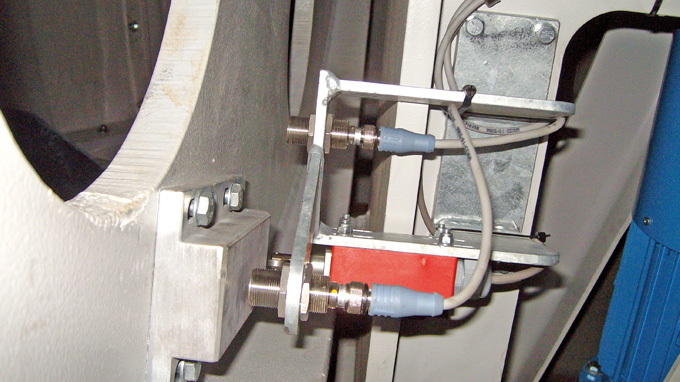

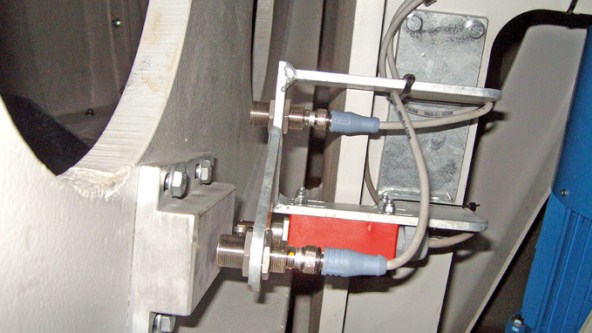

2 senzori uprox+ monitorizează o camă specială pentru a stabili poziţia curentă a unghiului palei
Doi senzori uprox+ funcţionează cu o roată dinţată pentru a detecta viteza rotorului

Dezvoltare globală

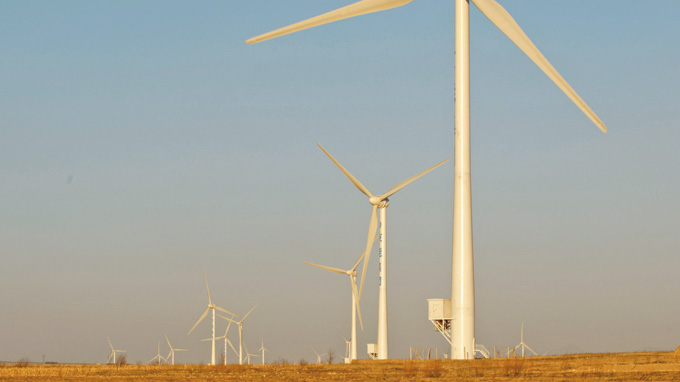

Turbinele eoliene VENSYS, construite şi testate în Saarbrücken, Germania, funcţionează în parcul eolian Canadian Higgins Mountain şi în oraşul german Grevenbroich. Numai în acest an, partenerul chinez Goldwind, intenţionează să mai pună în funcţiune alte trei parcuri eoliene, cu peste 1.000 de turbine eoliene.

În privinţa siguranţei, sistemul de control al pasului palelor e între cele mai importante componente ale unei turbine eoliene. Sistemul măsoară, monitorizează şi controlează unghiul de funcţionare a palelor turbinei eoliene care poate schimba consumul de energie. De exemplu, controlul pasului le permite palelor rotorului să se rotească în vânt la pornire. În timpul funcţionării, ieşirea poate fi menţinută constantă în ciuda modificării intensităţii vântului prin reglarea unghiului de funcţionare. Cu toate acestea, dacă se iscă o furtună, controlul pasului roteşte palele automat din calea vântului, pentru a preîntâmpina deteriorările.

Senzorii garantează siguranţa

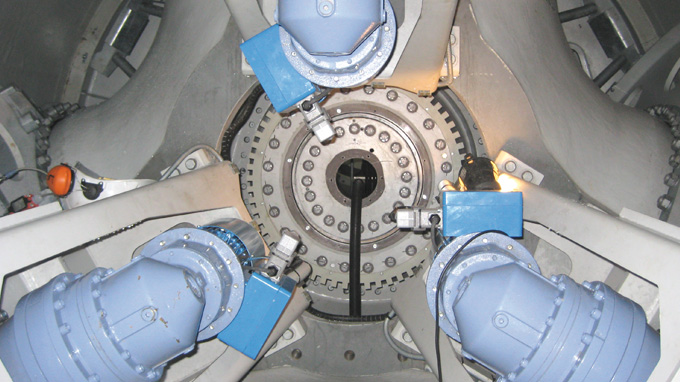

"Un defect poate avea urmări fatale" spune dr. Stephan Joeckel, director al departamentului de electro-tehnologie la VENSYS. Nu e de mirare că siguranţa tehnologiei de măsurare în acest domeniu este primordială. De aceea, VENSYS Energy AG a decis în favoarea senzorilor inductivi de la Turck. În fiecare turbină eoliană, şase senzori uprox+ – câte doi pe fiecare pală –determină simultan poziţia precisă a rotoarelor. În acest scop, fiecare senzor înregistrează poziţia finală a palelor rotorului. Un al şaptelea senzor determină poziţia trapei de mentenanţă a turbinei. Cu datele de la toţi senzorii, sistemul de control confirmă că fiecare pală e în poziţia corectă. Energia e transmisă între motor şi pală printr-o curea dinţată ce nu necesită lubrifiere şi mentenanţă. În acest proces, energia e distribuită prin mai mulţi dinţi, minimizând astfel uzura şi crescând siguranţa.

Numai în 2007, VENSYS a echipat 60 de turbine eoliene cu senzori de la Turck, fără a întâmpina vreo dificultate. "Până acum am avut doar experienţe pozitive", confirmă dr. Joeckel. "Pe lângă fiabilitatea înaltă, calitatea excepţională şi raportul atractiv calitate-preţ, rezistenţa EMC înaltă a constituit un alt factor important la alegerea senzorilor uprox+. Din cauza apropierii de generatorul turbinelor eoliene şi a riscului de trăsnet, subiectul EMC joacă un rol important în acest domeniu de aplicare."

Rezistent şi etanş
Cum parcurile eoliene sunt localizate frecvent în zonele de coastă cu concentraţii ridicate de particule, toate componentele instalaţiilor trebuie să respecte cerinţe stricte privind etanşeitatea. Şi aici, seria uprox+ a prezentat nişte avantaje: În modelul standard, senzorii sunt încapsulaţi într-o carcasă de alamă cromată cu clasă de protecţie IP68 şi respectă cerinţele dezvoltatorilor de la VENSYS.

Informaţii suplimentare

Descărcați Articol Complet – more20853e [PDF, 0,77 MB]
