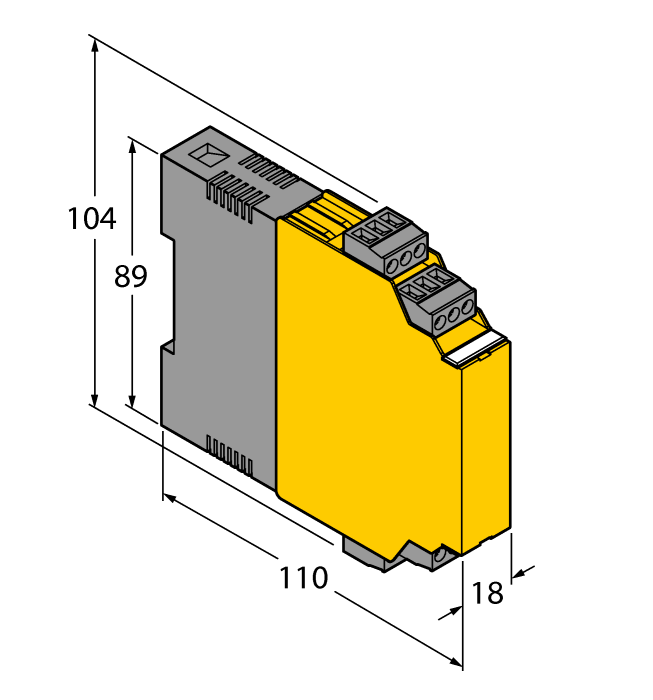

Produs IM1-22EX-T
Amplificator de izolare pentru semnale digitale
2-canale
Număr de comandă: 7541232- 2 ieşiri pe transistor
- Mod ieşire ajustabil (mod NO/NC)
- Monitorizare circuite de intrare pentru fir întrerupt/scurtcircuit (deschis/închis comutabil)
- SIL 2
- Izolarea galvanică completă
- Protejat la alimentare inversă
- ATEX, IECEx, UL, CFMUS, CSA, TR CU, NEPSI, KOSHA, TIIS, CCOE, INMETRO
- Instalare în zona 2
Caracteristici generale
| EAN | 4047101119695 |
| eCl@ss-Code (V5.1.4): | Amplificator în comutaţie cu izolare 27210121 -/- |
| Număr tarif vamă | 85437090990 |
| Ţara de origine | DE |
| Masă | 157 g |
Date Tehnice
| Tip de semnal | Intrare digitală |
| Tip dispozitiv | Amplificatoare de izolare pentru semnale digitale |
| Versiune Ex | Da |
| Certificări | ATEX, IECEx, UL, cFMus, CSA, TR CU, NEPSI, KOSHA, TIIS, CCOE, INMETRO |
| Securitate funcţională (SIL/PL) | SIL2 |
| Tensiune nominală | Sursă de alimentare universală |
| Număr de canale | 2 |
| Ieşire digitală | Ieşire pe tranzistor |
| Conexiune electrică | Bloc cu terminale detaşabile 4 × 3 pini, protecţie la la inversarea polarităţii, terminal cu şuruburi |
| Clasă de protecţie | IP20 |
| Serii de produse | IM |
Fişe tehnice
| German | 255 KB |
| English | 251 KB |
| French | 251 KB |
| Spanish | 252 KB |
| Czech | 253 KB |
| Dutch | 249 KB |
| Romanian | 250 KB |
| Russian | 272 KB |
| Polish | 252 KB |
| Chinese | 313 KB |
| Turkish | 252 KB |
Catalog de produse
Certificare
| TÜV 04 ATEX 2553 | 231 KB |
| TÜV 06 ATEX 552968 X | 2656 KB |
| FM/CSA - IS-1.101 | 226 KB |
| IECEx - TUN 06.0006X | 234 KB |
| UL — IS-1.301 | 167 KB |
| KOSHA 13-AV4BO-0627X | 310 KB |
| UL 61010 | 373 KB |
Declaraţie SIL
Declaraţie de conformitate UE
EPLAN Electric P8
Fişier CAD
Ghid pornire rapidă
Manual de instrucţiuni privind siguranţa
Pliant produs
Prospect
Accesorii de montare
|
WM1 WIDERSTANDSMODUL
Modulul de rezistenţe WM1 corespunde cerinţelor privind monitorizarea liniei între un contact mecanic şi un procesor de semnale de la TURCK. Circuitul de intrare al procesorului de semnale este proiectat pentru senzori conform EN60947-5-6 (NAMUR) şi este dotat cu o funcţie de monitorizare a întreruperilor de fir şi a scurtcircuitelor. |
0912101 |
|

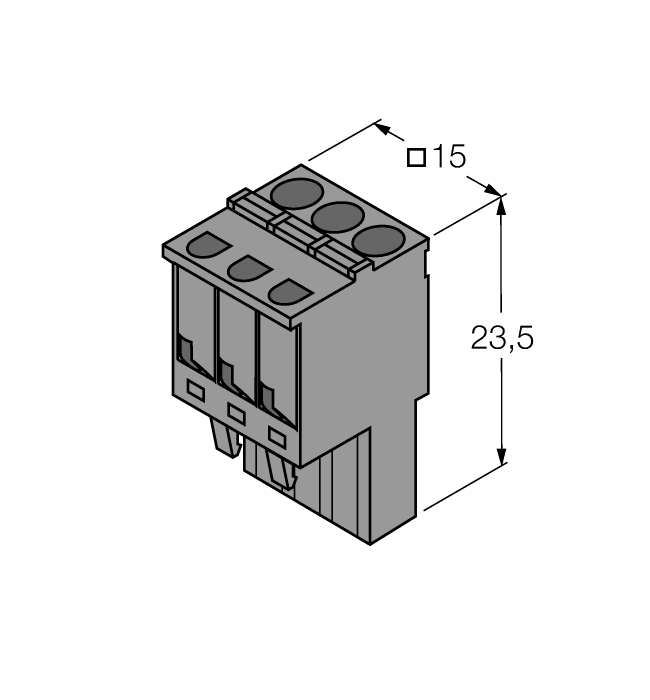

IM-CC-3X2BU/2BK
Terminale cu cleme elastice pentru module-IM (Dispozitive Ex cu lăţime totală de 18 mm); include: 2 terminale albastre 3-pini şi 2 buc. terminale negre 3-pini. |
6900475 |
