Produs TNSLR-Q42TWD-H1147/C53
Cap de citire/scriere HF
Pentru linie de bus topologie cu TBEN-*
Număr de comandă: 7030733- Dreptunghiular, înălţime 42,5 mm
- Faţa activă deasupra
- Plastic, PA12-GF30
- Dispozitiv fără capăt terminal
- Dispozitivul poate fi utilizat numai în linie de topologie TBEN-S*-2RFID-* sau TBEN-L*-4RFID-*
- Max. 32 de noduri pe linie sau conexiune permise
- Folosiţi o rezistenţă terminală adecvată (vedeţi Accesorii)
- Respectaţi capacitatea alimentării cu energie, mai ales atunci când este pornit şi capacitatea maximă de încărcare a cablurilor
- Ţineţi cont de căderea tensiunii la linie
- Lungimea maximă posibilă a liniei de derivaţie este de 2 m
- Lungimea maximă posibilă a liniei bus este de 50 m
- Standard, o comandă poate fi procesată de un singur cap de citire/scriere, făcând ca HF bus să fie adecvat pentru aplicaţii statice şi aplicaţii dinamice lente.
- În modul continuu HF bus, o comandă este executată simultan de toate capetele de citire/scriere din topologia de bus. Datele înregistrate sunt stocate în buffer-ul inel al modulului
- Capului de citire/scriere îi este atribuită în mod automat o adresă
- Pentru cerinţe de aplicaţie diferite, adresa poate fi parametrizată
- Alimentat şi controlat numai prin conectarea la modulul de interfaţă BL ident
- Conector M12 × 1, conectare numai cu cablu de extensie BL ident
Caracteristici generale
| EAN | 4047101419429 |
| eCl@ss-Code (V5.1.4): | Identificare RFID 27280401 -/- |
| Număr tarif vamă | 84719000000 |
| Ţara de origine | DE |
| Masă | 143 g |
Date Tehnice
| Tehnologie | HF RFID |
| Standarde de comunicare prin radio si protocoale | ISO 15693, NFC Typ 5 |
| Design | Rectangular |

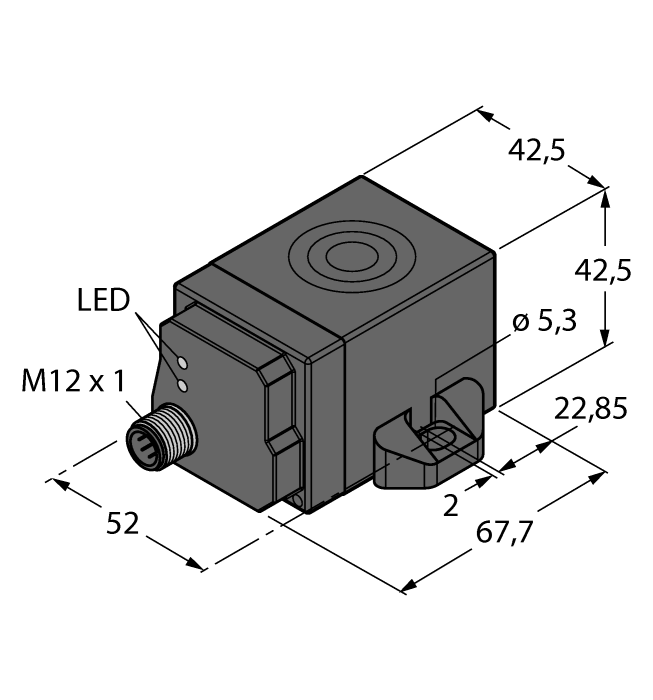

| Dimensiune construcţie | 67.7 x 42.5 x 42.5 mm, Q42 |
| distanţa max. de scriere/citire | 215 mm |
| Condiţii de montare | Degajat |
| Protocol de reţea | Conectare la interfaţa RFID |
| Adecvat pentru mod bus la TBEN-*. | Da |
| Materialul carcasei | Plastic, PA12-GF30, Negru |
| Temperatura mediului | -25…+70 °C |
| Clasă de protecţie | IP68/IP69K |
Fişe tehnice
| German | 2010 KB |
| English | 2009 KB |
| French | 2010 KB |
| Spanish | 651 KB |
| Czech | 2010 KB |
| Dutch | 2010 KB |
| Romanian | 2010 KB |
| Russian | 2017 KB |
| Polish | 2010 KB |
| Chinese | 2095 KB |
| Turkish | 2010 KB |
Configuration Software
Declaraţia producătorului
Fişier CAD
Firmware
Ghid pornire rapidă
Manual de configurare
Pliant produs
Utilitar de calcul pentru Mod bus HF
Accesorii de conectare
|
VT2-FKMV5-FKMV5-FSMV5
Distribuitor-T pentru construcţia unei topologii RFID de tip linie, piuliță de cuplare din oţel inoxidabil |
100049243 |
|
RSEV57-TR2/RFID
Rezistenţă terminală pentru construcţia unei topologii RFID de tip linie, șurub de reţinere din oţel inoxidabil |
6636988 |
|

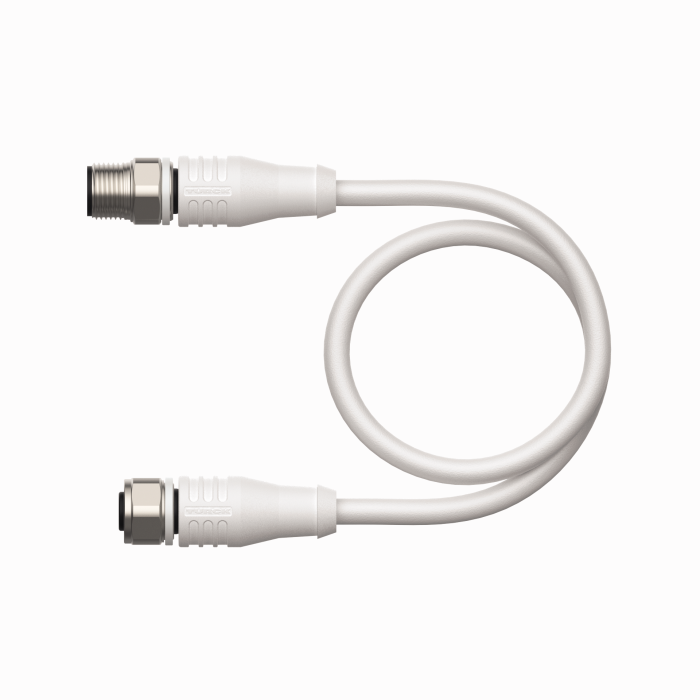

RSCV-RKCV5500-2M/S2500
Cablu pentru aplicaţii RFID în industria alimentară, conector tată M12, drept la conector mamă M12, drept, lungime cablu: 2 m, material manta: PPEDEM, alb, piuliţă din oţel inoxidabil |
6633193 |
|

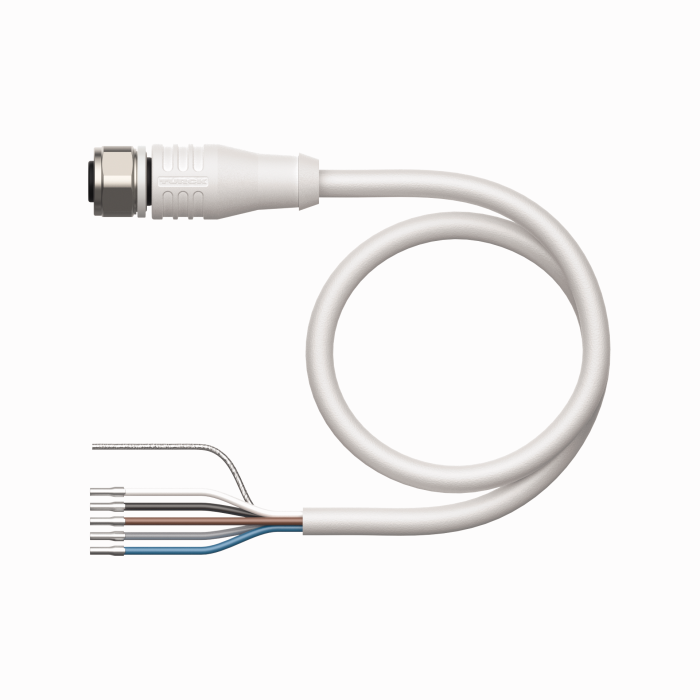

RKCV5500-2M/S2500
Cablu pentru aplicaţii RFID în industria alimentară, conector tată M12, cu capăt liber, lungime cablu: 2 m, material manta: PPEDEM, alb, piuliţă din oţel inoxidabil |
6633179 |
|

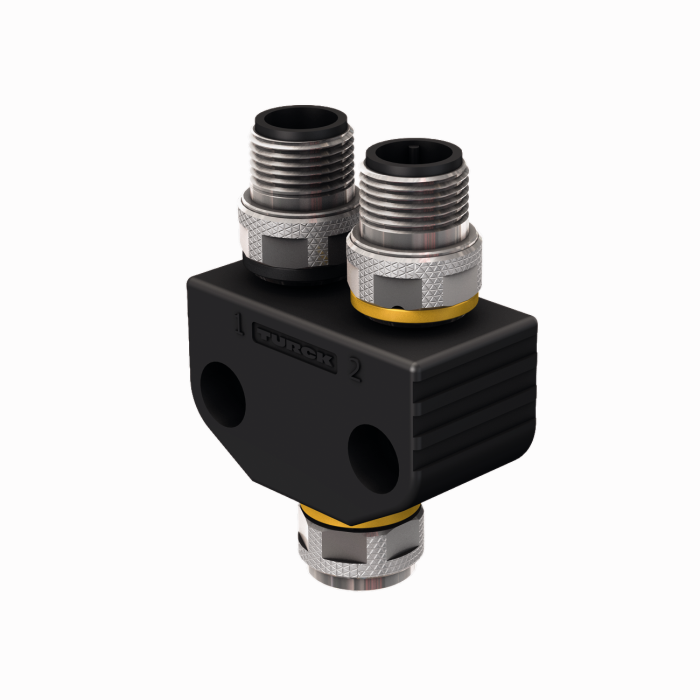

VB2-FKMV5-FSMV5.205-FSMV5.305/S2550
Distribuitor-Y pentru realimentarea unei surse de tensiune pentru o linie de bus topologie RFID, piuliţă de cuplare din oţel inoxidabil |
6636989 |
|

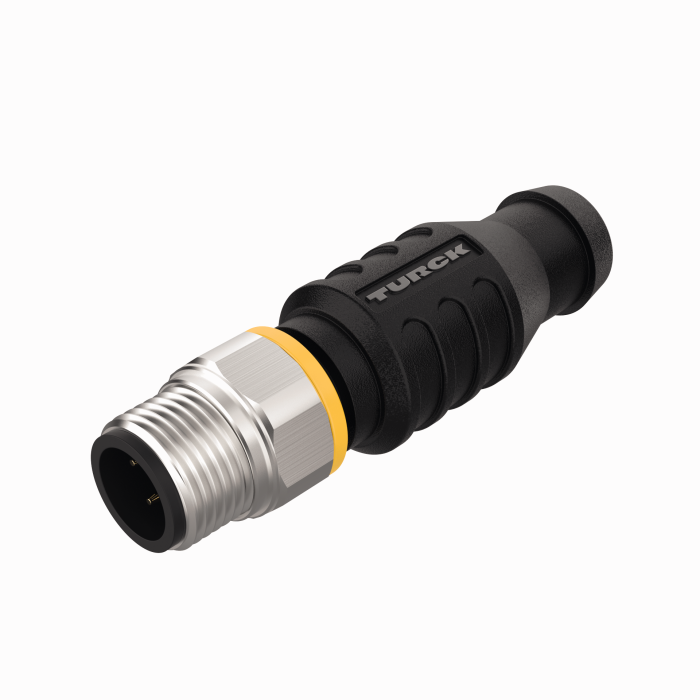

RSE57-TR2/RFID
Rezistenţă terminală pentru a construi o topologie RFID de tip linie |
6934908 |
|
VT2-FKM5-FKM5-FSM5
Distribuitor T pentru a construi o topologie RFID de tip linie. |
6930573 |
|

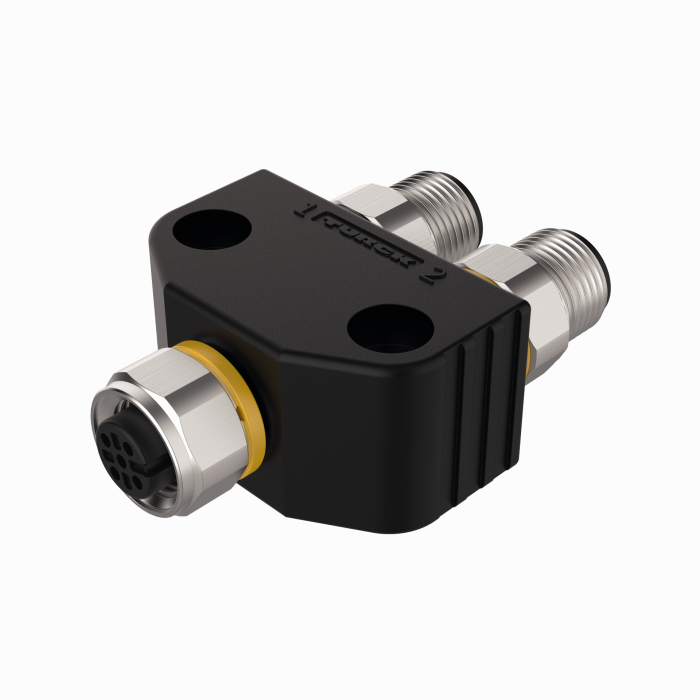

VB2-FKM5-FSM5.205-FSM5.305/S2550
Distribuitor în Y pentru realimentarea unei surse de tensiune pentru o topologie RFID de tip bus. |
6936821 |
|

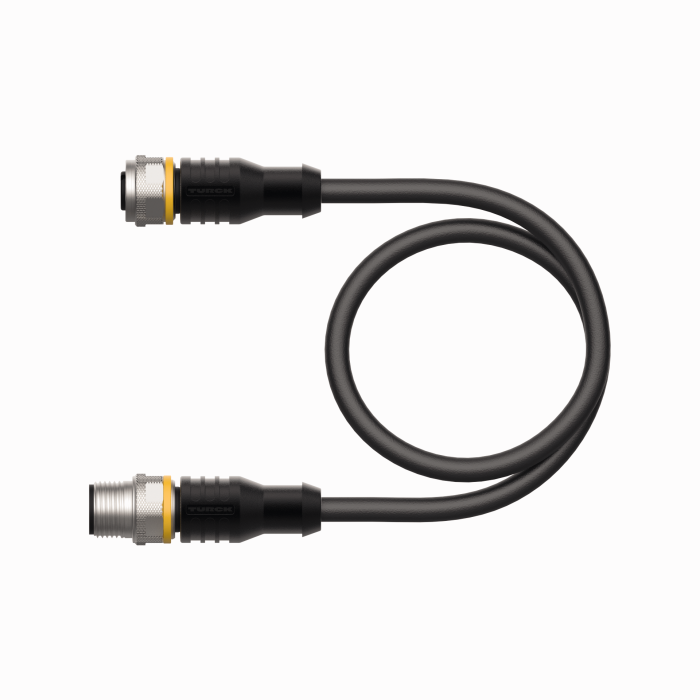

RK4.5T-2-RS4.5T/S2503
Cablu BLident, conector M12 mamă, drept la conector M12 tată, drept, lungimea cablului: 2 m, material manta: PUR, negru |
7030331 |
