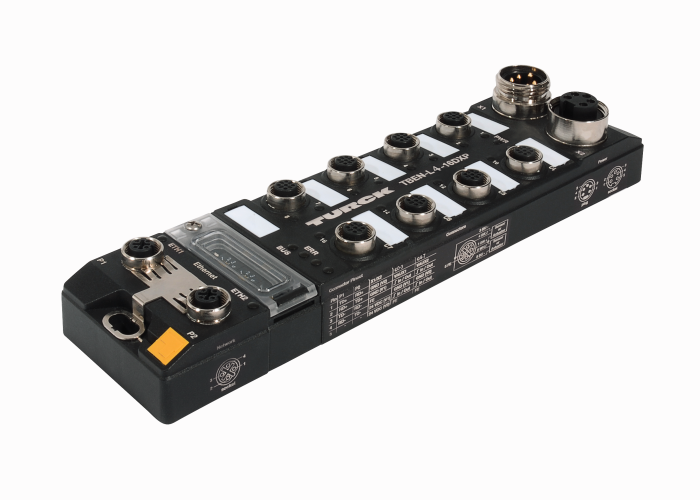

Produs TBEN-L4-4RFID-8DXP-CDS
Modul multiprotocol RFID compact pentru Ethernet
Interfaţă pentru conectarea a 4 capete de citire/scriere BL ident (HF/UHF)
Număr de comandă: 6814121- Runtime CODESYS V3 PLC
- CODESYS OPC UA Server/ Client
- Dispozitiv PROFINET, dispozitiv EtherNet/IP sau client/server Modbus TCP
- 4 canale cu conexiune M12 pentru RFID
- 8 canale digitale universale, configurabile ca intrări PNP sau ca ieşiri 2 A
- Cu Switch integrat sau mod dual MAC
- Switch Ethernet integrat
- Suportă 10 Mbps/100 Mbps
- Carcasă armată cu fibră de sticlă
- Testat la şoc şi vibraţii
- Electronica modulului încapsulată în răşină
- Grade de protecţie IP65, IP67, IP69K
- ATEX zona 2/22
- CCC-Ex
- Integrarea într-un sistem PLC fără utilizarea unui modul de funcţii speciale
- Date utilizator de până la 128 bytes pe ciclu de citire/scriere la fiecare canal şi folosirea fragmentelor din volume mai mari de date.
- Interfaţă date pentru utilizarea uşoară a funcţiilor RFID
- Mod de bus HF continuu cu până la 32 HF capete citire/scriere pe canal
- 4 canale cu conexiune M12 pentru RFID
- 8 canale digitale universale, configurabile ca intrări PNP sau ca ieşiri 2 A
Caracteristici generale
| EAN | 4047101376920 |
| eCl@ss-Code (V5.1.4): | Modul digital I/O (periferie) 27250302 -/- |
| Număr tarif vamă | 85371091990 |
| Ţara de origine | DE |
| Masă | 642 g |
Date Tehnice
| Protocol de reţea | Modbus TCP, EtherNet/IP, PROFINET |
| Tip de semnal | RFID, Intrare digitală, Intrare/ieşire digitală, Ieşire digitală |
| Semnal tehnologie de conectare | M12 |
| Tip dispozitiv | Module I/O, Staţie compactă |
| ?????Transmission rate Ethernet | 10/100 Mbps |
| ?????Connection technology Ethernet | 2 x M12, 4-pini, codat D |
| Temperatura mediului | -40…+70 °C |
| Clasă de protecţie | IP65/IP67/IP69K |
| Certificări | ATEX Zona 2/22, cULus, IECEx |
Fişe tehnice
| German | 622 KB |
| English | 622 KB |
| French | 625 KB |
| Spanish | 624 KB |
| Czech | 624 KB |
| Dutch | 623 KB |
| Romanian | 624 KB |
| Russian | 451 KB |
| Polish | 625 KB |
| Chinese | 706 KB |
| Turkish | 623 KB |
Certificare
Configuration Software
Declaraţia producătorului
| Declaraţie de conformitate UE și Marea Britanie | 242 KB |
| Declaraţie de conformitate UE și UK conform ATEX | 120 KB |
Fişier de configurare
Firmware
Ghid pornire rapidă
Manual
| Manual TBEN-L4-4RFID-8DXP-CDS | 15669 KB |
| Descriere mod Bus | 741 KB |
| Utilitar de calcul pentru Mod bus HF | 100 KB |
Manual de configurare
Modul de funcţie/Bibliotecă
| CODESYS package TBEN-Lx-4RFID-8DXP-CDS | 56129 KB |
| Modul de funcţie RFID, interfaţă de date universală pentru CODESYS V3 | 1145 KB |
Pliant produs
Accesorii de conectare — Alimentare
|
RKM43-2-RSM43
Cablu de alimentare, conector mamă 7/8″, drept, 4-pini la conector tată 7/8″ drept, 4-pini, lungime cablu: 2 m, material manta: PUR, gri |
6914313 |
Accesorii de conectare — I/O
|
RKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, drept, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625608 |
|
VBRS4.4-2RKC4T-1/1/TXL
Sistem de joncţiune cu 2-porturi – distribuitor Y cu cablu, conector M12, drept, 4-pini – 2x conector mamă M12, drept, 3-pini, lungimea cablului: 1 m, material manta: PUR, negru |
6628112 |
|
WKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, cu cot, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625640 |
Accesorii de conectare — Reţea
|
RSSD-RJ45S-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635538 |
Accesorii de conectare — Tehnologie
|
RK4.5T-2-RS4.5T/S2500
Cablu BLident, conector M12 mamă, drept la conector M12 tată, drept, lungimea cablului: 2 m, material manta: PUR, galben |
6699200 |
|
RK4.5T-2-RS4.5T/S2503
Cablu BLident, conector M12 mamă, drept la conector M12 tată, drept, lungimea cablului: 2 m, material manta: PUR, negru |
7030331 |
|
RSCV-RKCV5500-2M/S2500
Cablu pentru aplicaţii RFID în industria alimentară, conector tată M12, drept la conector mamă M12, drept, lungime cablu: 2 m, material manta: PPEDEM, alb, piuliţă din oţel inoxidabil |
6633193 |
