Produs NI4-DSU35-2ADZ30X2
Senzor inductiv
senzor dublu pentru actuatoare rotative
Număr de comandă: 4290000- rectangular, carcasă tip DSU35
- plastic, PP-GF30-VO
- două ieşiri pentru monitorizarea poziției actuatoarelor rotative
- Montare pe toate tipurile de actuatoare standard
- 4-fire c.a., 20...250 VCA
- 4-fire c.c., 10..0.300 VCC
- 2 x nornal deschis
- conectare cu cablu
Caracteristici generale
| EAN | 4047101094466 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- Senzor de proximitate inductiv |
| Număr tarif vamă | 85365080000 |
| Ţara de origine | DE |
| Masă | 159 g |
Date Tehnice
| Design | senzor dublu pentru actuatoare rotative |

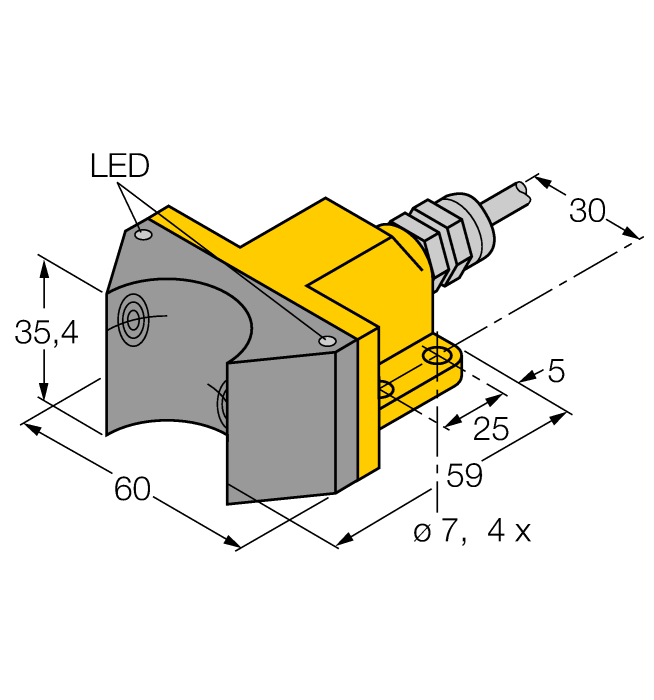

| Dimensiune construcţie | 59 x 60 x 35.4 mm, DSU35 |
| Distanţă de comutare nominală | 4 mm |
| Condiţii de montare | Degajat |
| Tensiune de alimentare | 20…250 Vca / 10…300 Vcc |
| Funcţie de ieşire | 2 contacte normal deschise, 2-fire |
| Frecvenţă de comutaţie | 0.020 kHz |
| Conexiune electrică | Cabluri |
| Lungime cablu | 2.0 m |
| Materialul carcasei | Plastic, PP-GF30, Galben |
| Temperatura mediului | -25…+70 °C |
| Clasă de protecţie | IP67 |
Accesorii de montare
|
BTS-DSU35-EB1
Kit de acţionare (puck) pentru senzori duali; poziţia finală depăşită; dispunere găuri pe suprafaţa flanşei: 80 x 30 mm şi 130 x 30 mm; ax de conectare (extensie ax) înălţime: 20 mm (30 mm)/Ø: max. 30 mm |
6900225 |
|
BTS-DSU35-Z01
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 65 mm; dispunere găuri pe suprafaţa flanşei: 30 x 80 mm (30 x 130 mm); ax de conectare (extensie ax) înălţime: 20 mm/Ø: max. 30 mm |
6900229 |
|
BTS-DSU35-Z02
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 65 mm; dispunere găuri pe suprafaţa flanşei: 30 x 80 mm (30 x 130 mm); ax de conectare (extensie ax) înălţime: 20 mm (30 mm)/Ø: max. 40 mm |
6900230 |
|
BTS-DSU35-Z03
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 110 mm; dispunere găuri pe suprafaţa flanşei: 30 x 130 mm; ax de conectare (extensie ax) înălţime: 30 mm/Ø: max. 70 mm |
6900231 |
|
BTS-DSU35-Z07
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 110 mm; dispunere găuri pe suprafaţa flanşei: 30 x 130 mm; ax de conectare (extensie ax) înălţime: 50 mm/Ø: max. 75 mm |
6900403 |
|
BTS-DSU35-EBE3
Kit de acţionare (puck) pentru senzori duali; poziţia finală depăşită şi punctele de comutare pt. ”deschis” şi ”închis” reglabile; dispunere găuri pe suprafaţa flanşei: 80 x 30 mm şi 130 x 30 mm; ax de conectare (extensie ax) înălţime: 20 mm/Ø: max. 30 mm |
6901070 |
|
BTS-DSU35-EU2
Kit de acţionare (puck) pentru senzori duali; poziţia finală nedepăşită pentru actuatoare cu sens de rotaţie orar sau antiorar; dispunerea găurilor pe suprafaţa flanşei 80 x 30 mm şi 130 x 30 mm; ax de conectare (extensie ax) înălţime de 20 (30) mm / Ø max. 30 mm |
6900455 |
|
BTS-DSU35-Z06
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 65 mm; dispunere găuri pe suprafaţa flanşei: 30 x 80 mm (30 x 130 mm); ax de conectare (extensie ax) înălţime: 30 mm/Ø: max. 40 mm |
6900402 |
|
BTS-DSU35-Z04
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 65 mm; dispunere găuri pe suprafaţa flanşei: 30 x 80 mm (30 x 130 mm); ax de conectare (extensie ax) înălţime: 30 mm/Ø: max. 30 mm |
6900286 |
|
BTS-DSU35-Z05
Kit de montaj pentru senzori duali, pentru actuatoare rotative mari; Ø placa distanţier şi inel elastic: max. 65 mm; dispunere găuri pe suprafaţa flanşei: 30 x 80 mm (30 x 130 mm); ax de conectare (extensie ax) înălţime: 30 mm/Ø: max. 30 mm |
6900287 |
