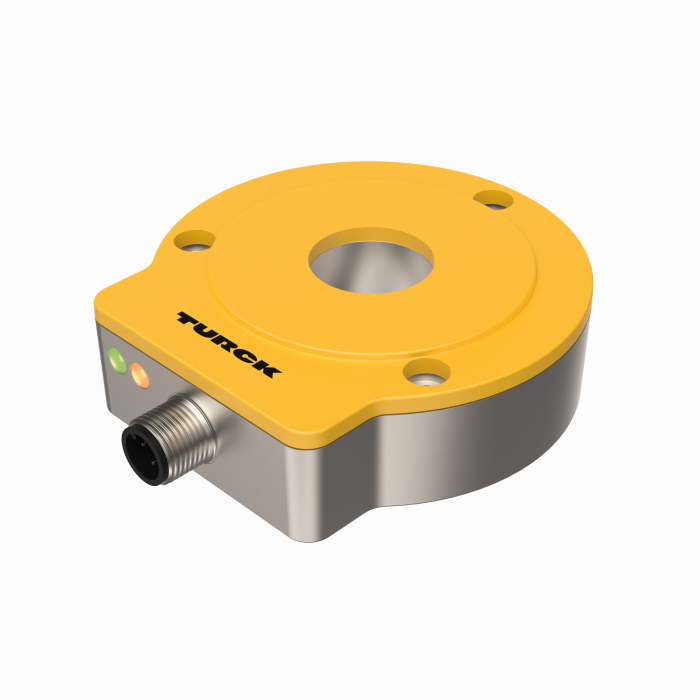

Produs RI360P0-QR24M0-IOLX2-H1141/3GD
Encoder fără contact cu Certificat ATEX
IO-Link, 3GD, Zona 2 (22)
Linia Premium
Număr de comandă: 100003122- Carcasă compactă şi robustă
- Opţiuni de montare diverse
- Afişare stare prin led
- Imun la interferenţe electromagnetice
- 16 biţi o singură tură
- Valoarea de proces disponibilă ca telegramă IO-Link pe 32 bit
- 3 biţi de eroare
- 16 biţi o singură tură
- 13 biţi multitură
- 15…30 Vcc
- Conector tată M12 × 1; 4-pini
- ATEX category II 3 G, Ex zone 2
- ATEX category II 3 D, Ex zone 22
Caracteristici generale
| EAN | 4047101475463 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Codificator, absolut |
| Număr tarif vamă | 90318080000 |
| Ţara de origine | DE |
| Masă | 315 g |
Date Tehnice
| Linie encodere | Premium-Line |
| Tehnologie | Contactless |
| Tip de ieşire | Semi-multitură absolut |
| Tip de ax | Ax tubular |
| Diametru ax D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |
| Dimensiune construcţie | 81 x 78 x 24 mm |
| Tip de flanşă | Flanşă fără element de montare |
| Domeniul de măsură | 0…360° |
| Protocol de comunicaţie | IO-Link |
| Conexiune electrică | Conectori, M12 × 1 |
| Materialul carcasei | Metal/plastic, ZnAlCu1/PBT-GF30-V0 |
| Temperatura mediului | -25…+70 °C |
| Clasă de protecţie | IP68/IP69K |
| Certificări | ATEX II 3 D, ATEX II 3 G |
Accesorii de montare
|
P1-RI-QR24
Element de poziţionare pentru axuri cu Ø 20 mm |
1590921 |
|
P2-RI-QR24
Element de poziţionare pentru axuri cu Ø 14 mm |
1590922 |
|
P3-RI-QR24
Element de poziţionare pentru axuri cu Ø 12 mm |
1590923 |
|
P4-RI-QR24
Element de poziţionare pentru axuri cu Ø 10 mm |
1590924 |
|
P5-RI-QR24
Element de poziţionare pentru axuri cu Ø 6 mm |
1590925 |
|
P6-RI-QR24
Element de poziţionare, pentru axuri de Ø 3/8“ |
1590926 |
|
P7-RI-QR24
Element de poziţionare, pentru axuri de Ø 1/4“ |
1590927 |
|
P8-RI-QR24
Element de poziţionare pentru axuri cu Ø 12 mm |
1590916 |
|
M1-QR24
Inel de protecţie din aluminiu, pentru encodere inductive Ri-QR24 |
1590920 |
|
PE1-QR24
Element de poziţionare fără bucşă reductoare |
1590937 |
|
RA1-QR24
Manşon adaptor pentru axuri cu Ø 20 mm |
1590928 |
|
RA2-QR24
Manşon adaptor pentru axuri cu Ø 14 mm |
1590929 |
|
RA3-QR24
Manşon adaptor pentru axuri cu Ø 12 mm |
1590930 |
|
RA4-QR24
Manşon adaptor pentru axuri cu Ø 10 mm |
1590931 |
|
RA5-QR24
Manşon adaptor pentru axuri cu Ø 6 mm |
1590932 |
|
RA6-QR24
Bucşă reductoare, pentru axuri de Ø 3/8“ |
1590933 |
|
RA7-QR24
Bucşă reductoare, pentru axuri de Ø 1/4“ |
1590934 |
|
RA8-QR24
Conector pentru montarea opţiunii C |
1590959 |
|
SP1-QR24
Placă ecranare Ø 74 mm, aluminiu |
1590938 |
|
SP2-QR24
Placă ecranare Ø 74 mm, aluminiu cu gaură de alezaj pentru trecerea axului |
1590939 |
|
SP3-QR24
Placă ecranare Ø 52 mm, aluminiu |
1590958 |
