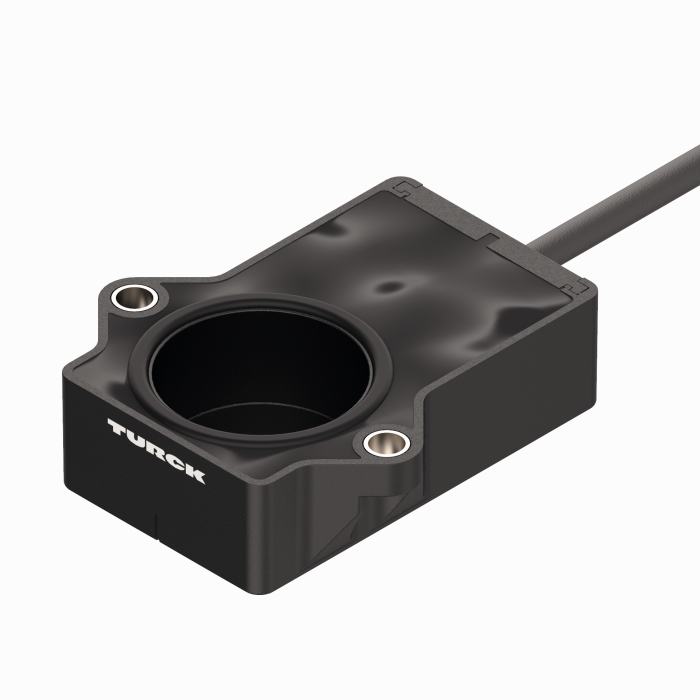

Produs RI240P1-QR20-LU4X2
Encoder miniatural
Cu ieşire analogică
Linia Premium
Număr de comandă: 100000193- Dreptunghiular, plastic
- Carcasă compactă şi robustă
- Posibilităţi de montare diverse
- Element de poziţionare P1-RI-QR20 inclus la livrare
- Pentru circuite de la bordul vehiculelor alimentate la 12 V şi 24 V
- Imunitate ridicată la interferenţe 100 V/m după certificarea e1
- Protecţie împotriva descărcărilor electrostatice conform DIN ISO 7637-2 (SAE J 113-11)
- Domeniu de temperatură extins
- Grad de protecţie înaltă IP68/IP69K
- Protecţie contra stropirii cu sare şi a variaţiilor bruşte de temperatură
- Domeniul de măsură este afişat prin LED
- Imun la interferenţe electromagnetice
- Rezoluţie: 0,09°
- 3-fire, 8…30 Vcc
- Ieşire analogică 0,5…4,5 V
- Ieşire de 5 V (tip.) fără cuplare RLC.
Caracteristici generale
| EAN | 4047101435399 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Codificator, absolut |
| Număr tarif vamă | 90318080000 |
| Ţara de origine | DE |
| Masă | 164 g |
Date Tehnice
| Linie encodere | Premium-Line |
| Tehnologie | Contactless |
| Tip de ieşire | Absolut cu o singură tură |
| Tip de ax | Ax cu gaură înfundată |
| Diametru ax D (mm) | 6, 6.35 |

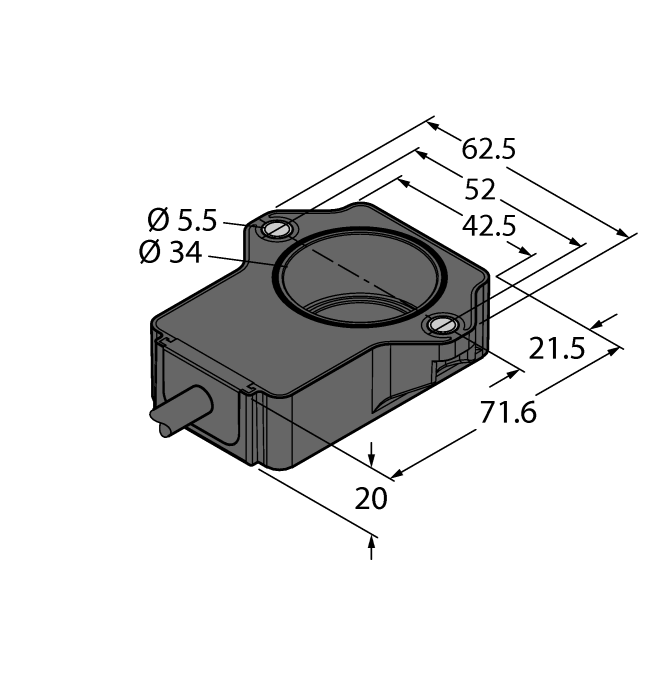

| Dimensiune construcţie | 71.6 x 62.6 x 20 mm |
| Tip de flanşă | Flanşă fără element de montare |
| Domeniul de măsură | -120…120° |
| Tensiune de alimentare | 8…30 Vcc |
| Funcţie de ieşire | Ieşire analogică |
| Ieşire în tensiune | 0.5…4.5 V |
| Conexiune electrică | Cabluri |
| Lungime cablu | 2.0 m |
| Materialul carcasei | Plastic, Ultem |
| Temperatura mediului | -40…+85 °C |
| Clasă de protecţie | IP68/IP69K |
Accesorii de montare
|

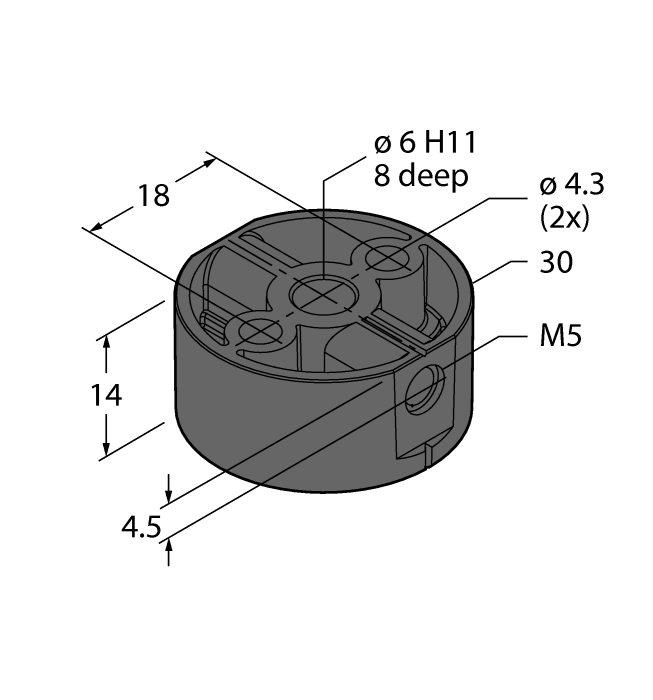

P1-RI-QR20
Element de poziţionare pentru encoder RI-QR20, pentru axuri Ø 6 mm |
1593041 |
|
P2-RI-QR20
Element de poziţionare pentru encoder RI-QR20, pentru axuri Ø 6,35 mm |
1593042 |
