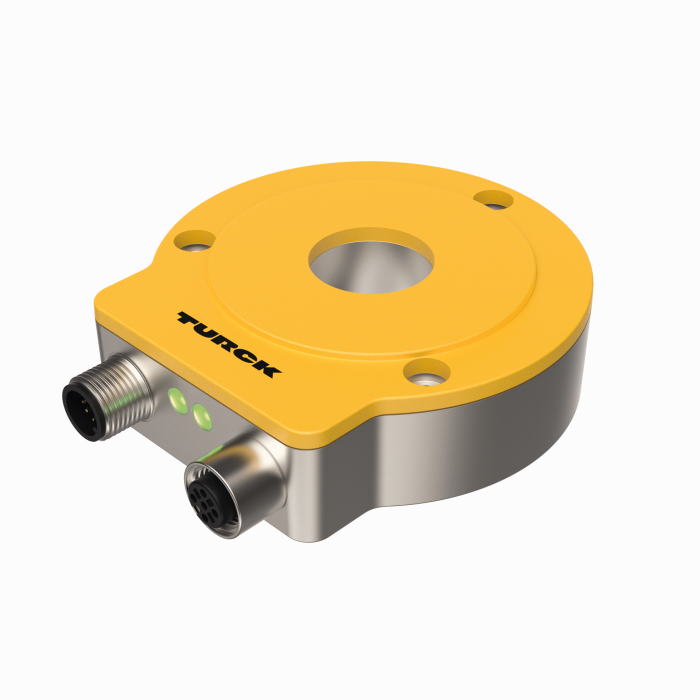

Produs RI360P0-QR24M0-CNX4-2H1150
Encoder fără contact
CANopen
Linia Premium
Număr de comandă: 1590914- Compact, carcasă robustă
- Multiple posibilităţi de montare
- Afişare stare prin led
- Element de poziţionare şi inel de aluminiu - nu sunt incluse.
- Interfaţă CANopen
- Rată de transmisie 10 kbps până la 1 Mbps, Setare de fabrică: 125 kbps
- Adrese nod de la 1 la 127, Setare de fabrică: 3
- Rezistenţă terminală conectată prin acces dispozitiv CANopen
- Imun la interferenţe electromagnetice
- 10 … 30 VDC
- M12 x 1 tată, 5-pini, CAN in, CAN out
- Conform CiA DS-301, CiA 305, CiA 406
Caracteristici generale
| EAN | 4047101327441 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Codificator, absolut |
| Număr tarif vamă | 90318080000 |
| Ţara de origine | DE |
| Masă | 334 g |
Date Tehnice
| Linie encodere | Premium-Line |
| Tehnologie | Contactless |
| Tip de ieşire | Absolut cu o singură tură |
| Tip de ax | Ax tubular |
| Diametru ax D [mm] | 6 mm6.35 mm9.525 mm10 mm12 mm12.7 mm14 mm15.875 mm19.05 mm20 mm |

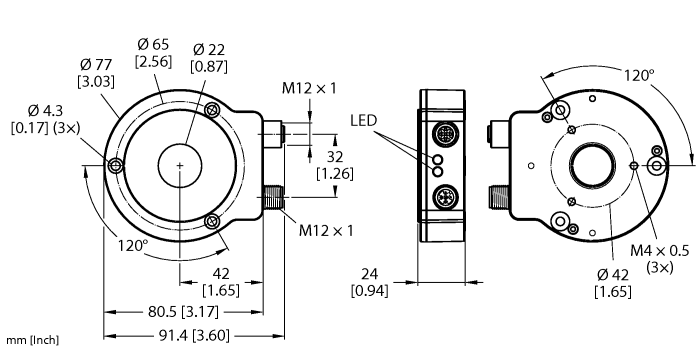

| Dimensiune construcţie | 81 x 78 x 24 mm |
| Tip de flanşă | Flanşă fără element de montare |
| Domeniul de măsură | 0…360° |
| Tensiune de alimentare | 10…30 Vcc |
| Protocol de comunicaţie | CANopen |
| Conexiune electrică | Conectori, M12 × 1 |
| Materialul carcasei | Metal/plastic, ZnAlCu1/PBT-GF30-V0 |
| Temperatura mediului | -25…+85 °C |
| Clasă de protecţie | IP68/IP69K |
Accesorii de montare
|

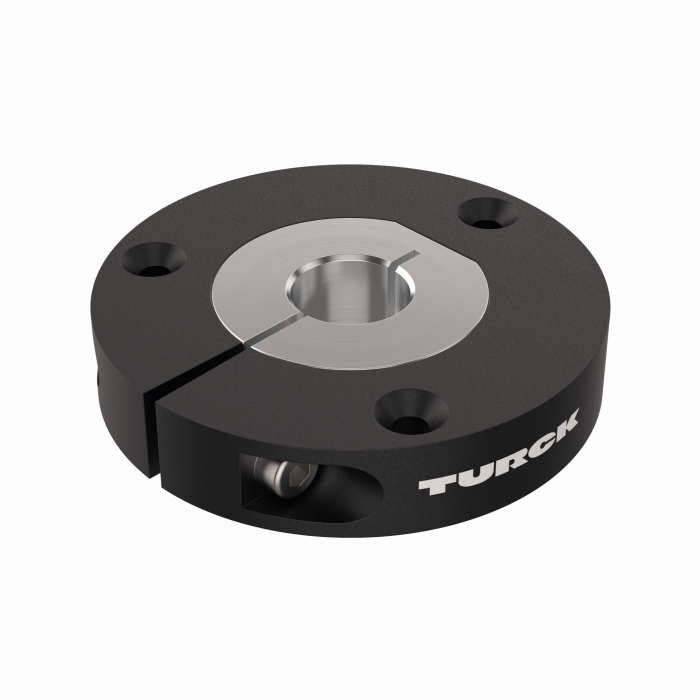

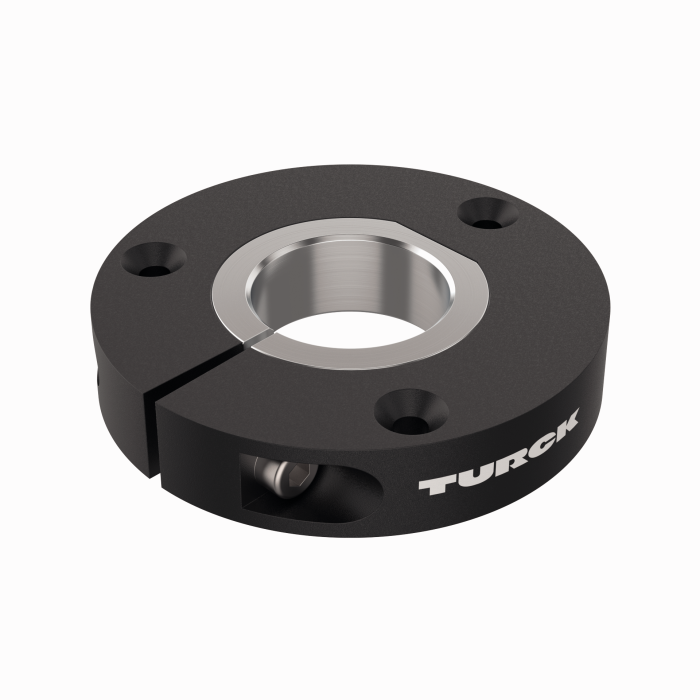

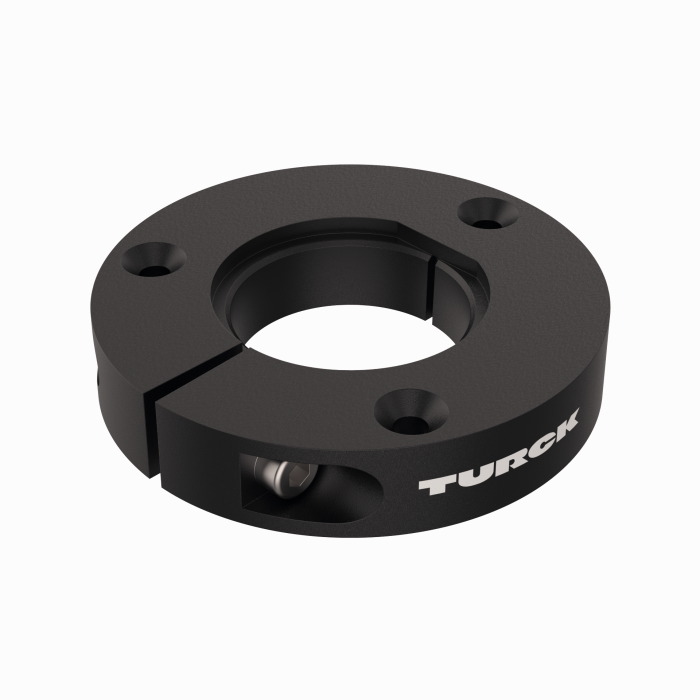

P1-RI-QR24
Element de poziţionare pentru axuri cu Ø 20 mm |
1590921 |
|
P2-RI-QR24
Element de poziţionare pentru axuri cu Ø 14 mm |
1590922 |
|
P3-RI-QR24
Element de poziţionare pentru axuri cu Ø 12 mm |
1590923 |
|
P4-RI-QR24
Element de poziţionare pentru axuri cu Ø 10 mm |
1590924 |
|
P5-RI-QR24
Element de poziţionare pentru axuri cu Ø 6 mm |
1590925 |
|
P6-RI-QR24
Element de poziţionare, pentru axuri de Ø 3/8“ |
1590926 |
|
P7-RI-QR24
Element de poziţionare, pentru axuri de Ø 1/4“ |
1590927 |
|
P8-RI-QR24
Element de poziţionare pentru axuri cu Ø 12 mm |
1590916 |
|

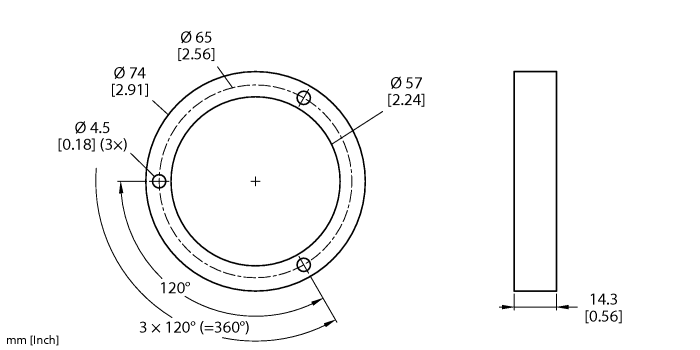

M1-QR24
Inel de protecţie din aluminiu, pentru encodere inductive Ri-QR24 |
1590920 |
|

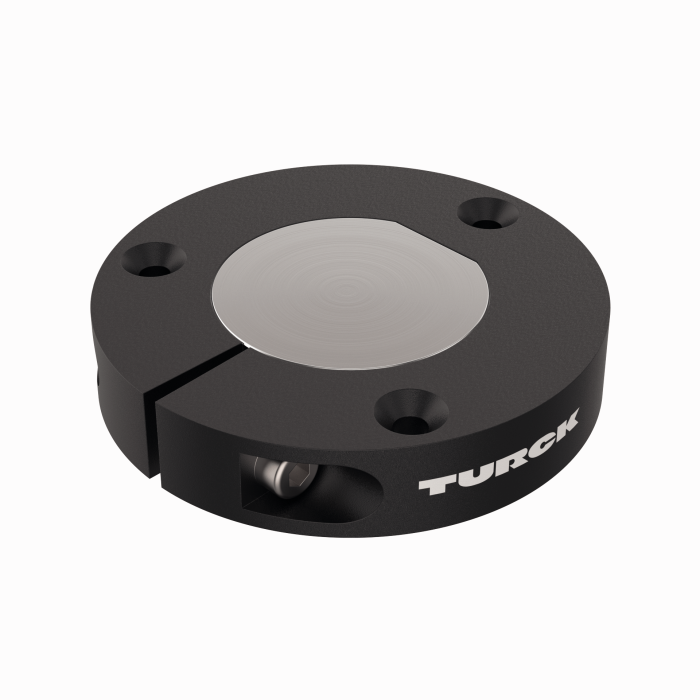

PE1-QR24
Element de poziţionare fără bucşă reductoare |
1590937 |
|

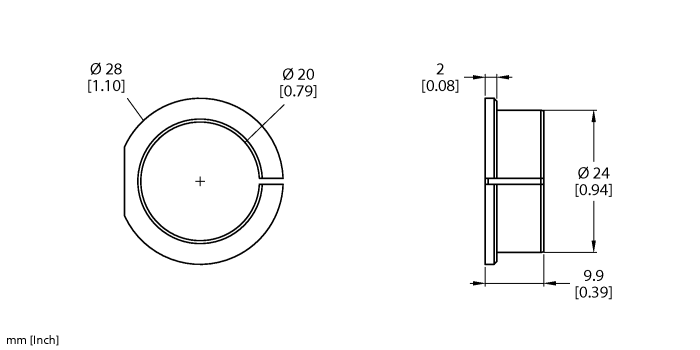

RA1-QR24
Manşon adaptor pentru axuri cu Ø 20 mm |
1590928 |
|

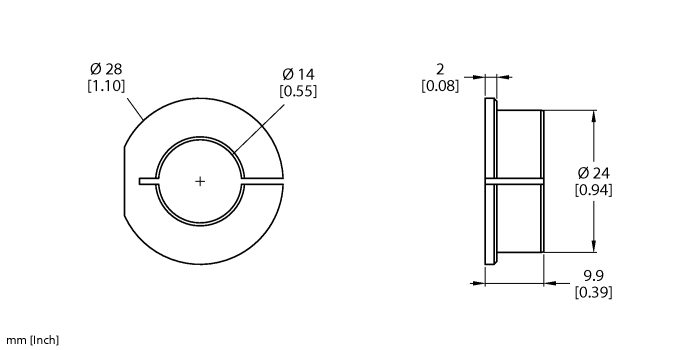

RA2-QR24
Manşon adaptor pentru axuri cu Ø 14 mm |
1590929 |
|

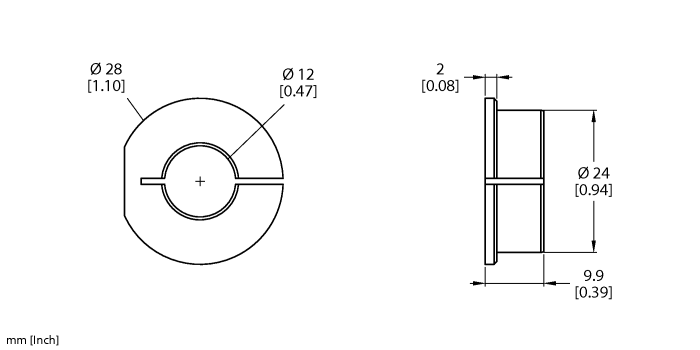

RA3-QR24
Manşon adaptor pentru axuri cu Ø 12 mm |
1590930 |
|
RA4-QR24
Manşon adaptor pentru axuri cu Ø 10 mm |
1590931 |
|
RA5-QR24
Manşon adaptor pentru axuri cu Ø 6 mm |
1590932 |
|
RA6-QR24
Bucşă reductoare, pentru axuri de Ø 3/8“ |
1590933 |
|
RA7-QR24
Bucşă reductoare, pentru axuri de Ø 1/4“ |
1590934 |
|
RA8-QR24
Conector pentru montarea opţiunii C |
1590959 |
|

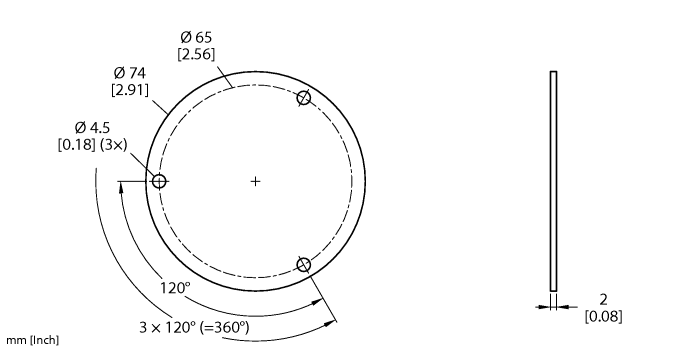

SP1-QR24
Placă ecranare Ø 74 mm, aluminiu |
1590938 |
|

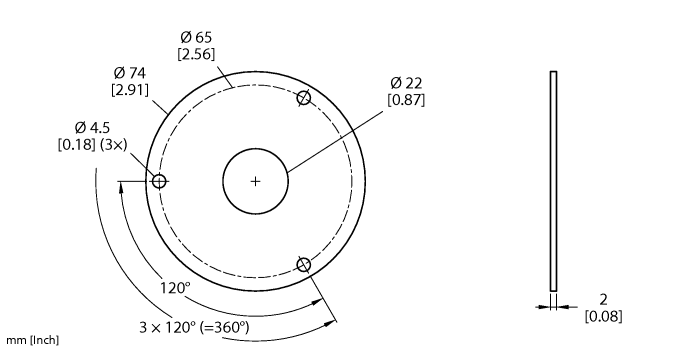

SP2-QR24
Placă ecranare Ø 74 mm, aluminiu cu gaură de alezaj pentru trecerea axului |
1590939 |
|

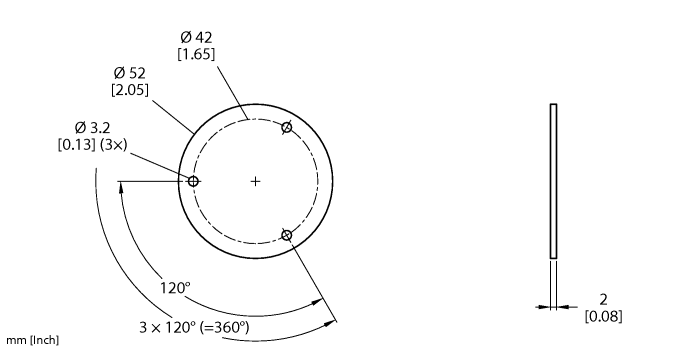

SP3-QR24
Placă ecranare Ø 52 mm, aluminiu |
1590958 |
Accesorii de conectare
|

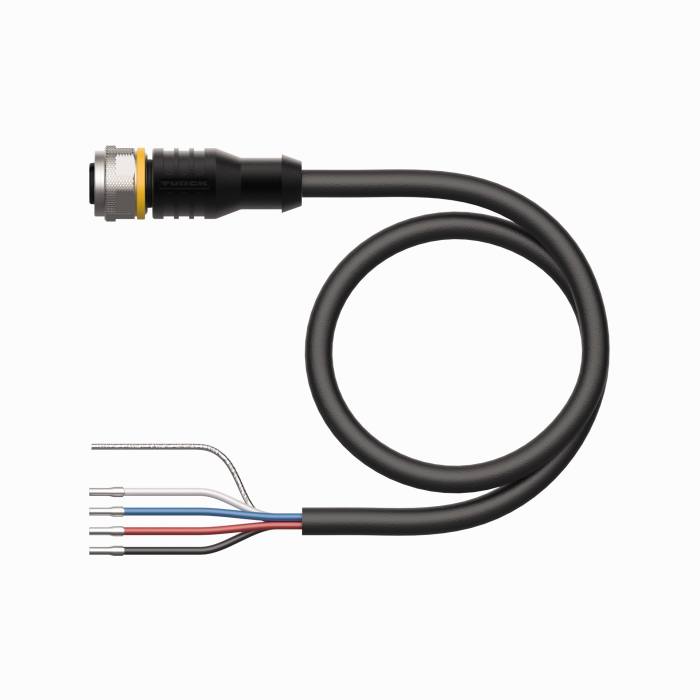

RKC5701-5M
Cablu de Bus pentru CAN (DeviceNet, CANopen), conector mamă M12, drept, lungime cablu: 5 m, material manta: PUR, antracit; certificare cULus |
6931034 |
