Produs TBEN-S2-4AI
Modul multiprotocol I/O compact pentru Ethernet
4 Intrări analogice configurabile pentru Tensiune, Curent, RTD sau Termocuplu
Număr de comandă: 6814025- Dispozitiv PROFINET, dispozitiv EtherNet/IP, server Modbus TCP, CC-Link IE Field Basic
- Switch Ethernet integrat
- Suportă 10 Mbps/100 Mbps
- 2 x M8, 4-pini, conectare fieldbus Ethernet
- PROFINET S2 redundanţă de sistem
- Carcasă armată cu fibră de sticlă
- Testat la şoc şi vibraţii
- Electronica modulului încapsulată în răşină
- Grade de protecţie IP65, IP67, IP69K
- Conector cu 4-pini pentru alimentare
- ATEX zona 2/22
- CCC-Ex
- Fiecare canal poate fi configurat în tensiune, curent, RTD, rezistenţă sau termocuplu
- Domenii de măsură:
- Tensiune: ±500 mV, ±100 mV, ±50 mV, ±1 V, 0/1–5 V, ±10 V, 0/2–10 V
- Curent: 0/4–20 mA, ±20 mA
- RTD: PT100, NI100, PT200, PT500, PT1000, NI1000
- Rezistenţă: 0–100 Ω/400 Ω/2 kΩ/4 kΩ
- Termocuple: Tipuri B, C, E, G, J, K, N, R, S, T
- Intrări diferenţiale sau cu referinţă comună
- Programabil cu ARGEE

Caracteristici generale
EAN | 4047101309249 |
eCl@ss-Code (V5.1.4): | Modul digital I/O (periferie) 27250302 -/- |
Număr tarif vamă | 85176200000 |
Ţara de origine | DE |
Masă | 225 g |
Date Tehnice
Protocol de reţea | Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic |
Tip de semnal | Intrare analogică, Temperatură |
Semnal tehnologie de conectare | M12 |
Tip dispozitiv | Module I/O, Staţie compactă, Controler logic de câmp (ARGEE) |
Viteză de transfer Fieldbus | 10/100 Mbps |
Conectoare Fieldbus | 2 × M8, 4-pini |
Temperatura mediului | -40…+70 °C |
Clasă de protecţie | IP65/IP67/IP69K |
Certificări | ATEX Zona 2/22, cULus, IECEx, CCC |
Fişe tehnice
German | 427 KB |
English | 426 KB |
French | 427 KB |
Spanish | 413 KB |
Czech | 427 KB |
Dutch | 427 KB |
Romanian | 427 KB |
Russian | 291 KB |
Polish | 429 KB |
Chinese | 527 KB |
Turkish | 428 KB |
Catalog general
Certificare
Configuration Software
Declaraţia producătorului
Declaraţie de conformitate UE și Marea Britanie | 242 KB |
Declaraţie de conformitate UE și UK conform ATEX | 120 KB |
Descriere generală
Fişier CAD
Fişier de configurare
Ghid pornire rapidă
Instrucţiuni de utilizare
Listă accesorii
Pliant produs
Prospect
Accesorii de montare
![]() |

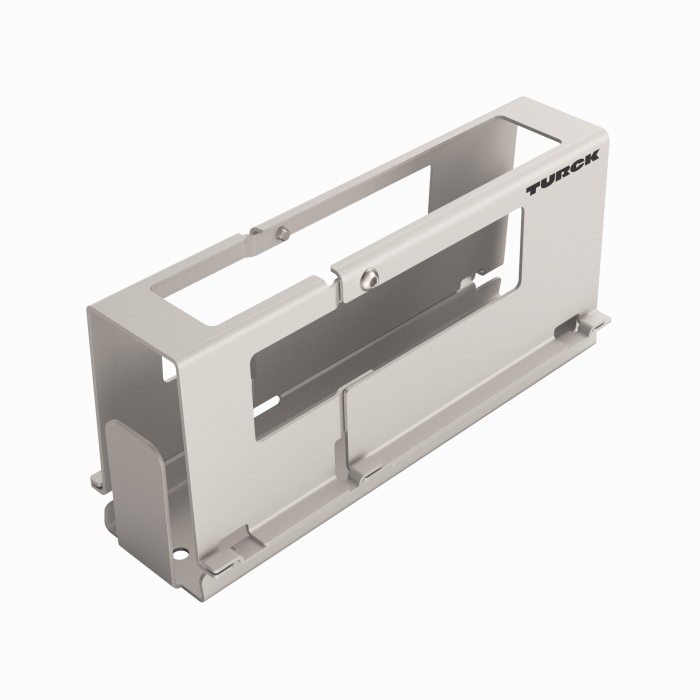

TB-SG-S
Carcasă protectivă pentru TBEN-S module bloc I/O pentru utilizare ATEX Zona 2/22 |
100014866 |
Accesorii de conectare — Alimentare
![]() |

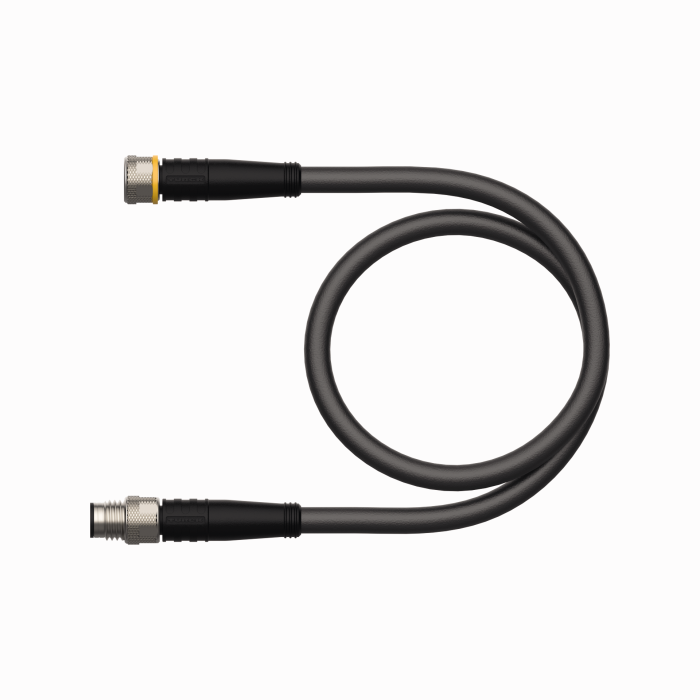

PKG4M-2-PSG4M/TXL
Cablu de extensie, conector mamă M8, drept, 4-pini la conector tată M8, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625673 |
![]() |

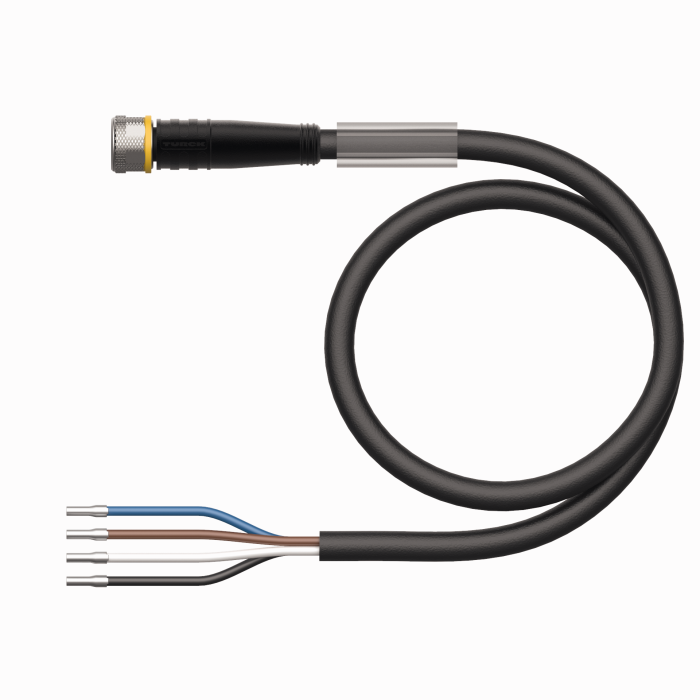

PKG4M-2/TXL
Cablu de conectare, conector mamă M8, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625553 |
![]() |
PKW4M-2/TXL
Cablu de conectare, conector mamă M8, cu cot, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625559 |
Accesorii de conectare — I/O
![]() |
WAS5-THERMO
Conector de compensare cu Pt1000 pentru TBEN-S2-4AI mod operare termocuplu |
6824260 |
![]() |

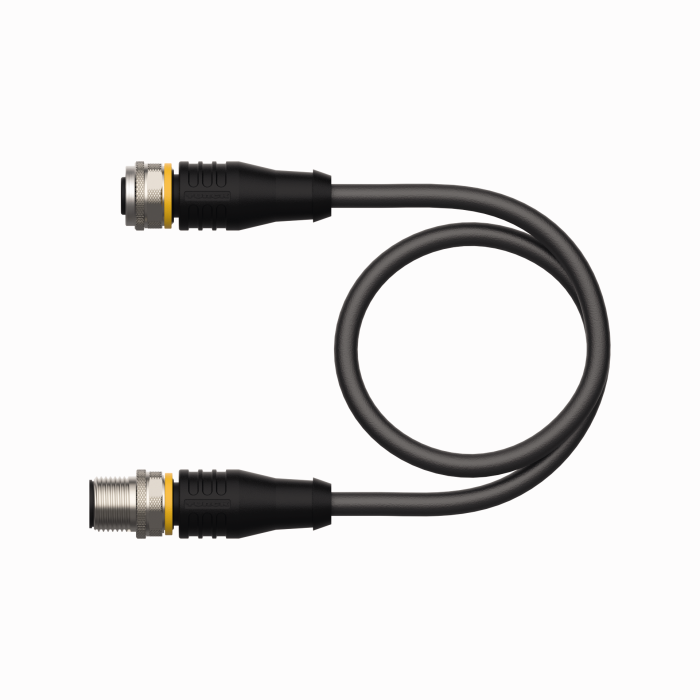

RKS4.5T-2-RSS4.5T/TXL
Cablu de extensie, conector M12 mamă, drept, 4-pini la conector M12 tată, drept, 4-pini, ecranat, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6626396 |
Accesorii de conectare — Reţea
![]() |

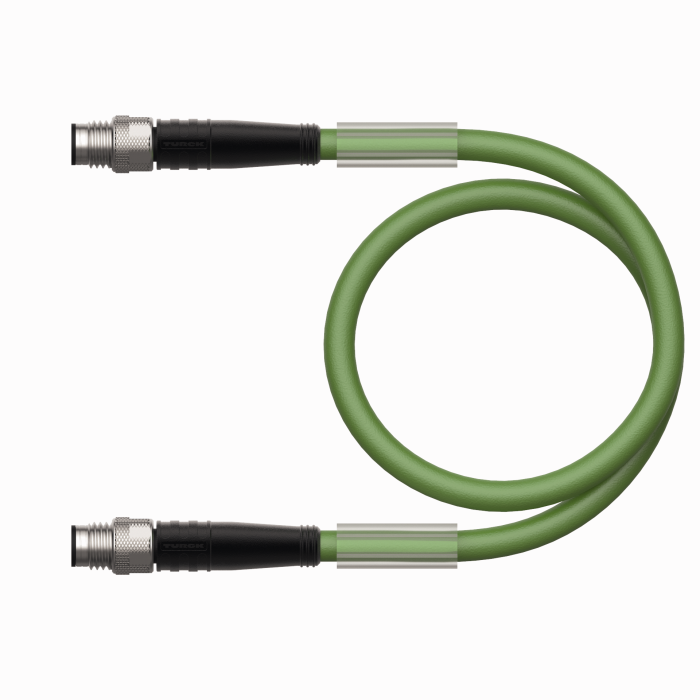

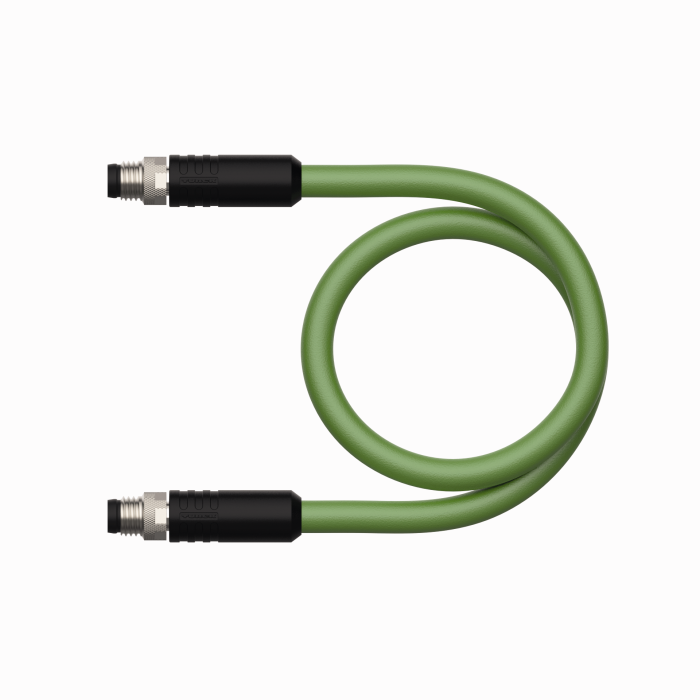

PSG4M-0.2-PSG4M/TXN
Cablu pentru Ethernet industrial, folosit ca punte la conectarea modulelor TBEN-S; conector tată M8, drept la conector tată M8, drept, lungimea cablului: 0,2 m, material manta: PUR, verde |
6630376 |
![]() |
PSGS4M-PSGS4M-4422-2M
Cablu pentru Ethernet industrial, cablu de extensie, conector tată M8, drept, la conector tată M8, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635237 |
![]() |

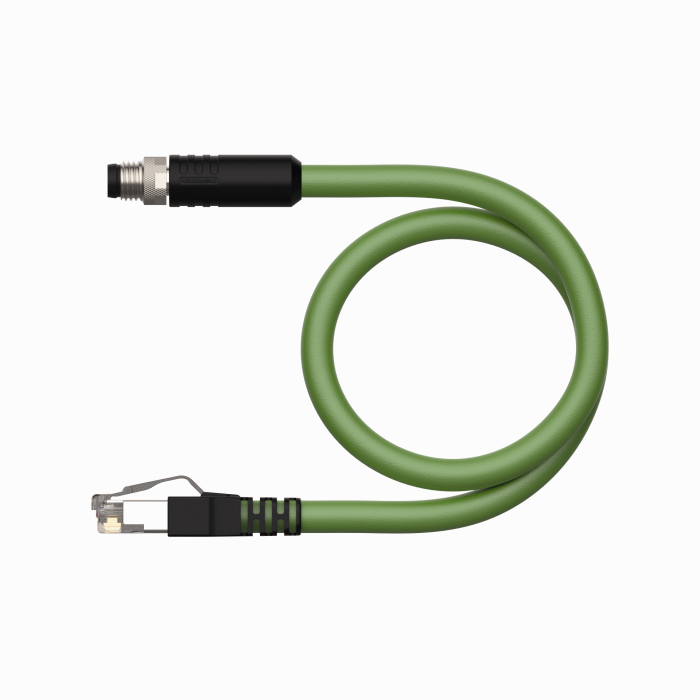

PSGS4M-RJ45S-4422-2M
Cablu pentru Ethernet industrial, conector tată M8 drept, la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635247 |
![]() |

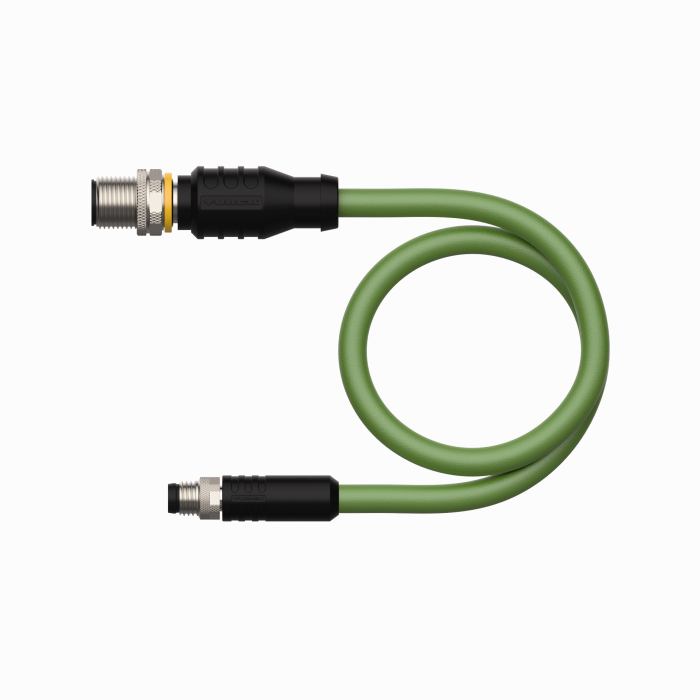

RSSD-PSGS4M-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată M8, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635160 |
