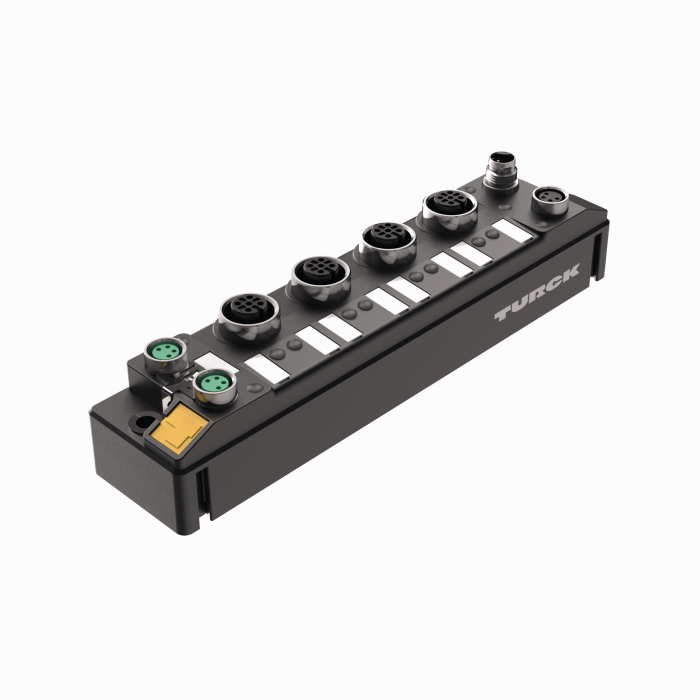

Produs TBEN-S2-4AO
Modul multiprotocol I/O compact pentru Ethernet
4 Ieşiri analogice configurabile pentru Tensiune sau Curent
Număr de comandă: 6814028- Dispozitiv PROFINET, dispozitiv EtherNet/IP, server Modbus TCP, CC-Link IE Field Basic
- Switch Ethernet integrat
- Suportă 10 Mbps/100 Mbps
- 2 x M8, 4-pini, conectare fieldbus Ethernet
- PROFINET S2 redundanţă de sistem
- Carcasă armată cu fibră de sticlă
- Testat la şoc şi vibraţii
- Electronica modulului încapsulată în răşină
- Grade de protecţie IP65, IP67, IP69K
- Conector cu 4-pini pentru alimentare
- Grupuri de tensiune izolate galvanic
- ATEX zona 2/22
- CCC-Ex
- Fiecare canal poate fi selectat pentru tensiune
- Domenii de ieşire:
- Tensiune: 0/1…5 V, +/-10 V, 0/2…10 V
- Curent: 0/4…20 mA
- Programabil cu ARGEE
Caracteristici generale
| EAN | 4047101310306 |
| eCl@ss-Code (V5.1.4): | Modul digital I/O (periferie) 27250302 -/- |
| Număr tarif vamă | 85176200000 |
| Ţara de origine | DE |
| Masă | 214 g |
Date Tehnice
| Protocol de reţea | Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic |
| Tip de semnal | Ieşire analogică |
| Semnal tehnologie de conectare | M12 |
| Tip dispozitiv | Module I/O, Staţie compactă, Controler logic de câmp (ARGEE) |
| Viteză de transfer Fieldbus | 10/100 Mbps |
| Conectoare Fieldbus | 2 × M8, 4-pini |
| Temperatura mediului | -40…+70 °C |
| Clasă de protecţie | IP65/IP67/IP69K |
| Certificări | ATEX Zona 2/22, cULus, IECEx, CCC |
Fişe tehnice
| German | 398 KB |
| English | 397 KB |
| French | 399 KB |
| Spanish | 384 KB |
| Czech | 399 KB |
| Dutch | 398 KB |
| Romanian | 398 KB |
| Russian | 262 KB |
| Polish | 400 KB |
| Chinese | 486 KB |
| Turkish | 400 KB |
Catalog general
Certificare
Configuration Software
Declaraţia producătorului
| Declaraţie de conformitate UE și Marea Britanie | 242 KB |
| Declaraţie de conformitate UE și UK conform ATEX | 120 KB |
Descriere generală
Fişier CAD
Fişier de configurare
Ghid pornire rapidă
Instrucţiuni de utilizare
Listă accesorii
Pliant produs
Prospect
Accesorii de montare
|

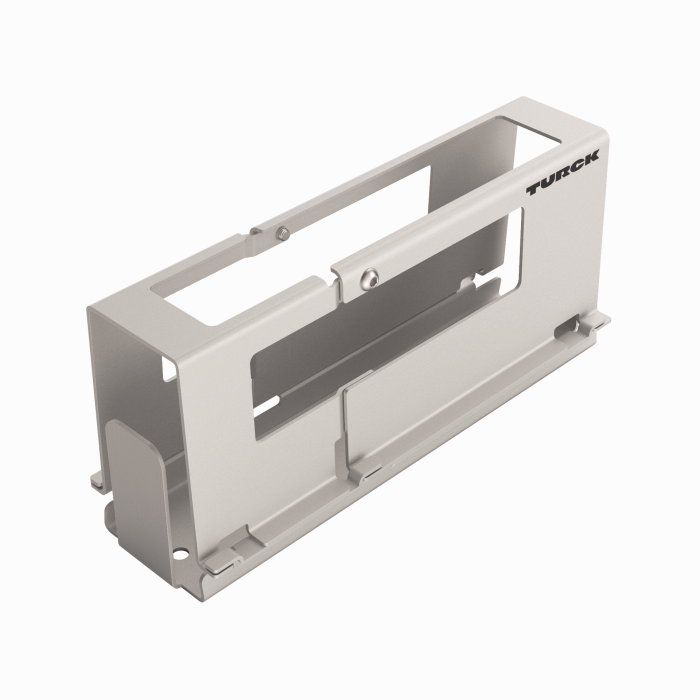

TB-SG-S
Carcasă protectivă pentru TBEN-S module bloc I/O pentru utilizare ATEX Zona 2/22 |
100014866 |
Accesorii de conectare — Alimentare
|

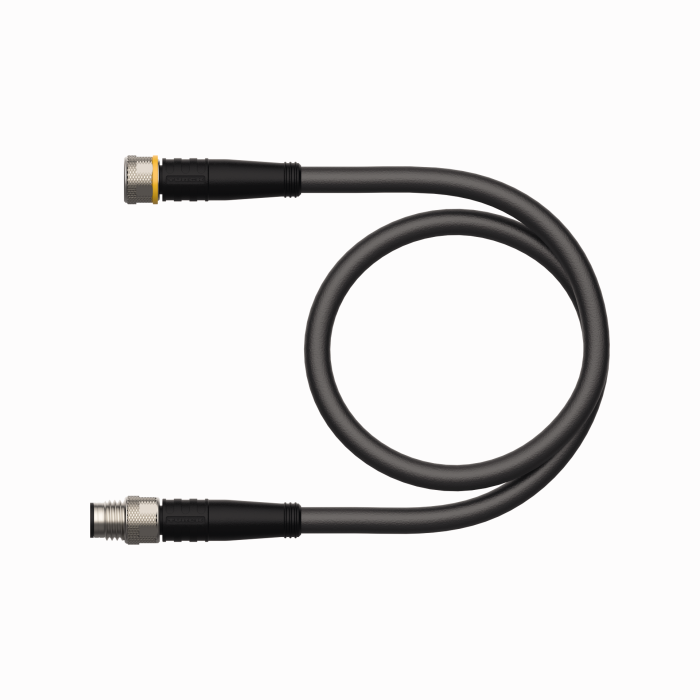

PKG4M-2-PSG4M/TXL
Cablu de extensie, conector mamă M8, drept, 4-pini la conector tată M8, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625673 |
|

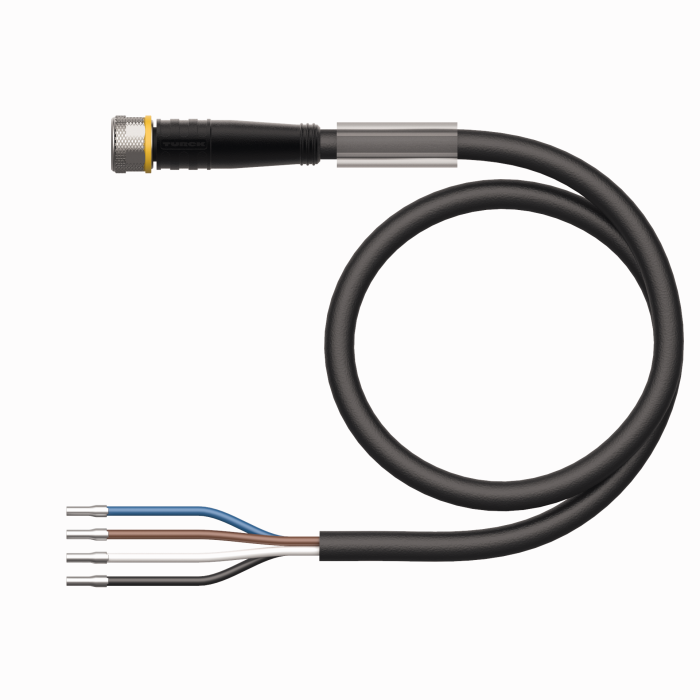

PKG4M-2/TXL
Cablu de conectare, conector mamă M8, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625553 |
|

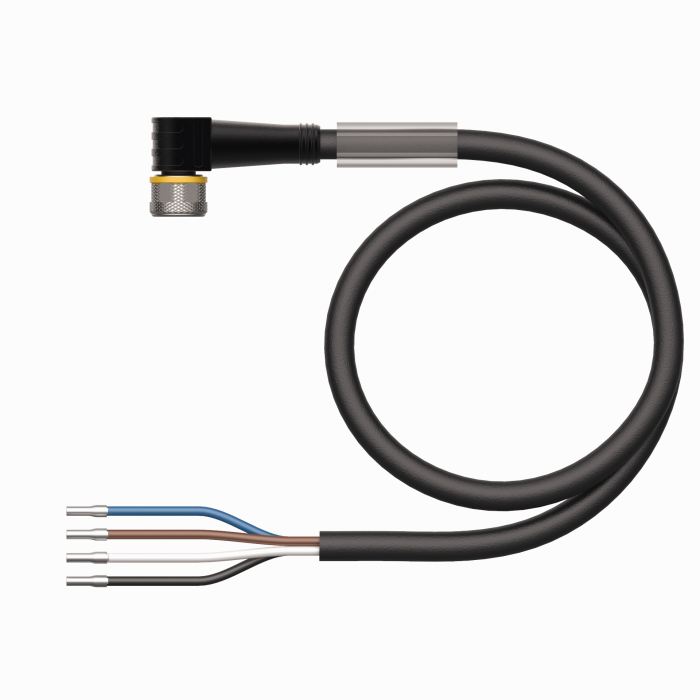

PKW4M-2/TXL
Cablu de conectare, conector mamă M8, cu cot, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625559 |
Accesorii de conectare — I/O
|

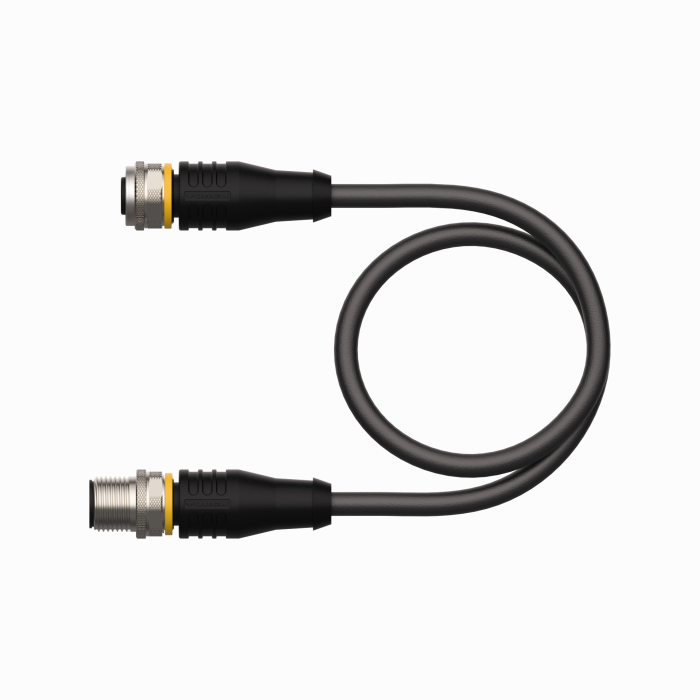

RKS4.5T-2-RSS4.5T/TXL
Cablu de extensie, conector M12 mamă, drept, 4-pini la conector M12 tată, drept, 4-pini, ecranat, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6626396 |
Accesorii de conectare — Reţea
|

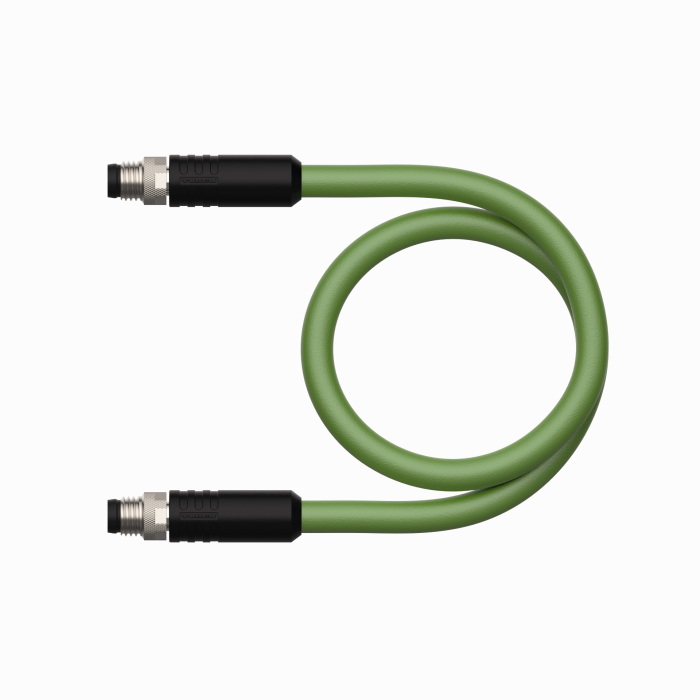

PSG4M-0.2-PSG4M/TXN
Cablu pentru Ethernet industrial, folosit ca punte la conectarea modulelor TBEN-S; conector tată M8, drept la conector tată M8, drept, lungimea cablului: 0,2 m, material manta: PUR, verde |
6630376 |
|

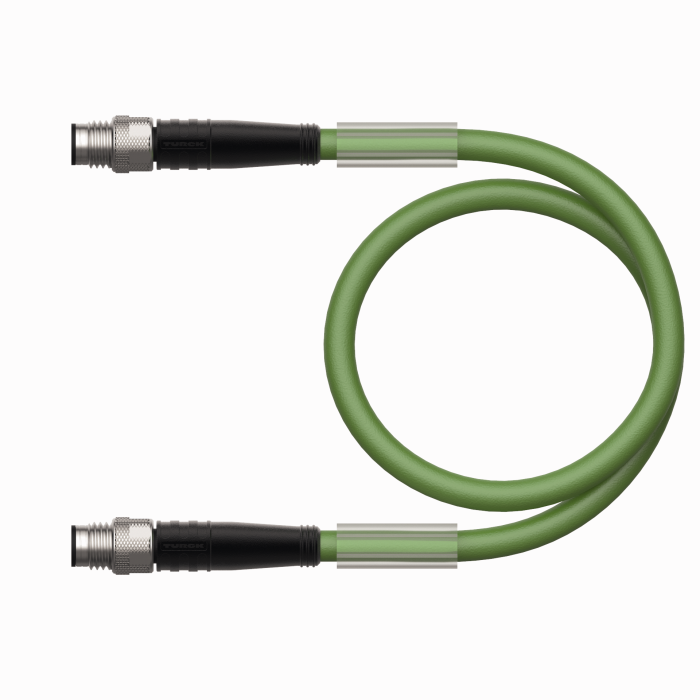

PSGS4M-PSGS4M-4422-2M
Cablu pentru Ethernet industrial, cablu de extensie, conector tată M8, drept, la conector tată M8, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635237 |
|
PSGS4M-RJ45S-4422-2M
Cablu pentru Ethernet industrial, conector tată M8 drept, la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635247 |
|

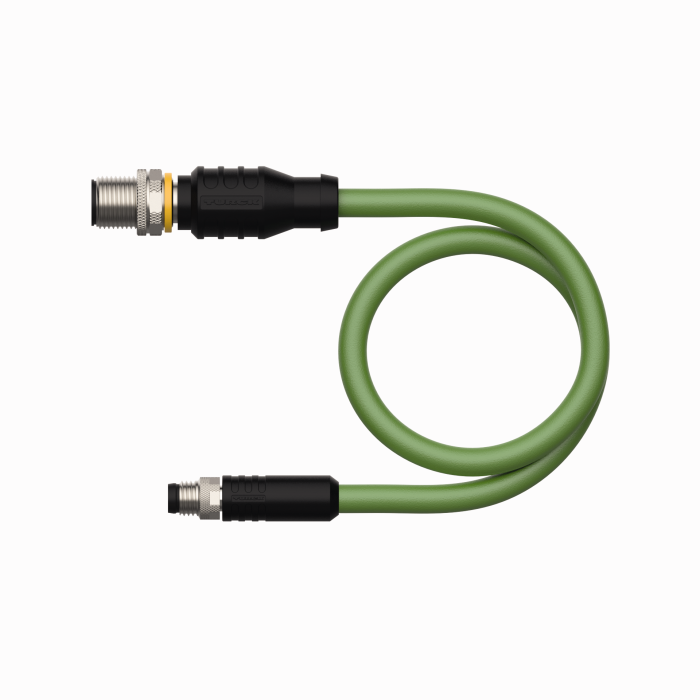

RSSD-PSGS4M-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată M8, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635160 |
