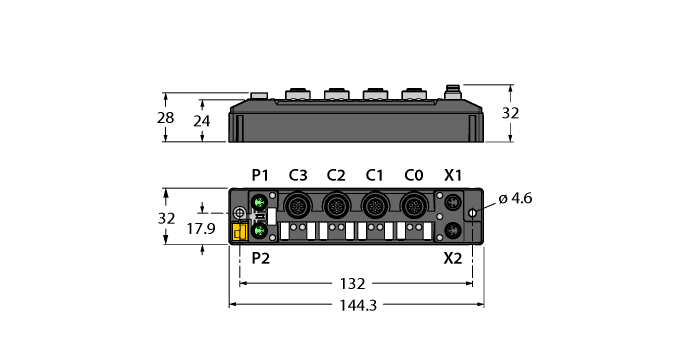

Produs TBEN-S2-2COM-4DXP
Modul multiprotocol I/O compact pentru Ethernet
2 interfeţe seriale şi 4 canale configurabile digitale universale
Număr de comandă: 6814031- Dispozitiv PROFINET, dispozitiv Ethernet/IP sau server Modbus TCP
- Switch Ethernet integrat
- Suportă 10 Mbps/100 Mbps
- 2 x M8, 4-pini, conectare fieldbus Ethernet
- PROFINET S2 redundanţă de sistem
- Carcasă armată cu fibră de sticlă
- Testat la şoc şi vibraţii
- Electronica modulului încapsulată în răşină
- Grade de protecţie IP65, IP67, IP69K
- Conector cu 4-pini pentru alimentare
- Grupuri de tensiune izolate galvanic
- ATEX zona 2/22
- CCC-Ex
- Diagnoză intrare pe grup
- Max. 0,5A per ieşire
- Diagnoză ieşire per canal
- Două canale digitale ce pot fi liber selectate pe fiecare port
- Pot fi selectate două porturi seriale ca RS485 sau RS232
- Până la opt slave-uri MODBUS RTU integrate per interfaţă serială.
- Patru canale digitale ce pot fi liber selectate ca intrare sau ieşire
- Programabil cu ARGEE
Caracteristici generale
| EAN | 4047101310269 |
| eCl@ss-Code (V5.1.4): | Modul digital I/O (periferie) 27250302 -/- |
| Număr tarif vamă | 85176200000 |
| Ţara de origine | DE |
| Masă | 217 g |
Date Tehnice
| Protocol de reţea | Modbus TCP, EtherNet/IP, PROFINET |
| Tip de semnal | RS232, RS485, Intrare digitală, Ieşire digitală, Intrare/ieşire digitală |
| Semnal tehnologie de conectare | M12 |
| Tip dispozitiv | Module I/O, Staţie compactă, Controler logic de câmp (ARGEE) |
| Viteză de transfer Fieldbus | 10/100 Mbps |
| Conectoare Fieldbus | 2 × M8, 4-pini |
| Temperatura mediului | -40…+70 °C |
| Clasă de protecţie | IP65/IP67/IP69K |
| Certificări | ATEX Zona 2/22, cULus, IECEx, CCC |
Fişe tehnice
| German | 457 KB |
| English | 455 KB |
| French | 457 KB |
| Spanish | 442 KB |
| Czech | 457 KB |
| Dutch | 456 KB |
| Romanian | 456 KB |
| Russian | 323 KB |
| Polish | 458 KB |
| Chinese | 553 KB |
| Turkish | 458 KB |
Catalog general
Certificare
Configuration Software
Declaraţia producătorului
| Declaraţie de conformitate UE și Marea Britanie | 242 KB |
| Declaraţie de conformitate UE și UK conform ATEX | 120 KB |
Descriere generală
Fişier de configurare
Ghid pornire rapidă
Instrucţiuni de utilizare
Listă accesorii
Pliant produs
Prospect
Accesorii de montare
|

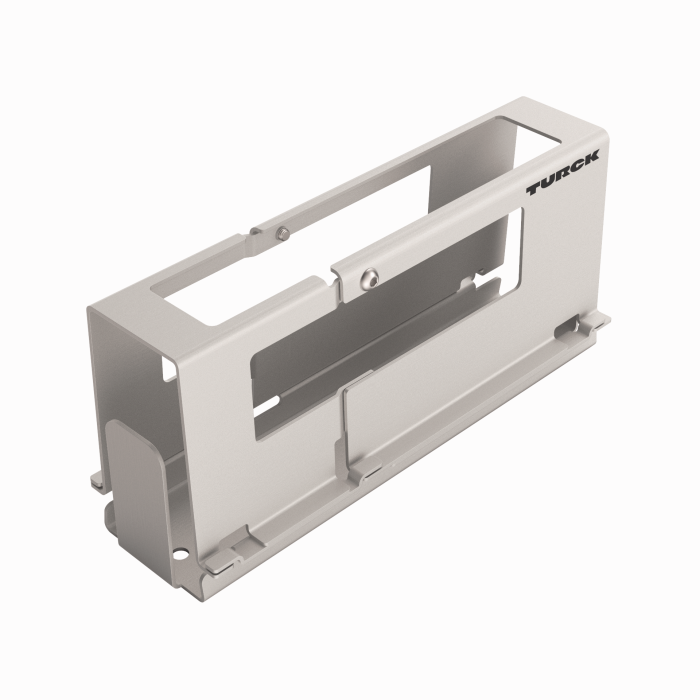

TB-SG-S
Carcasă protectivă pentru TBEN-S module bloc I/O pentru utilizare ATEX Zona 2/22 |
100014866 |
Accesorii de conectare — Alimentare
|

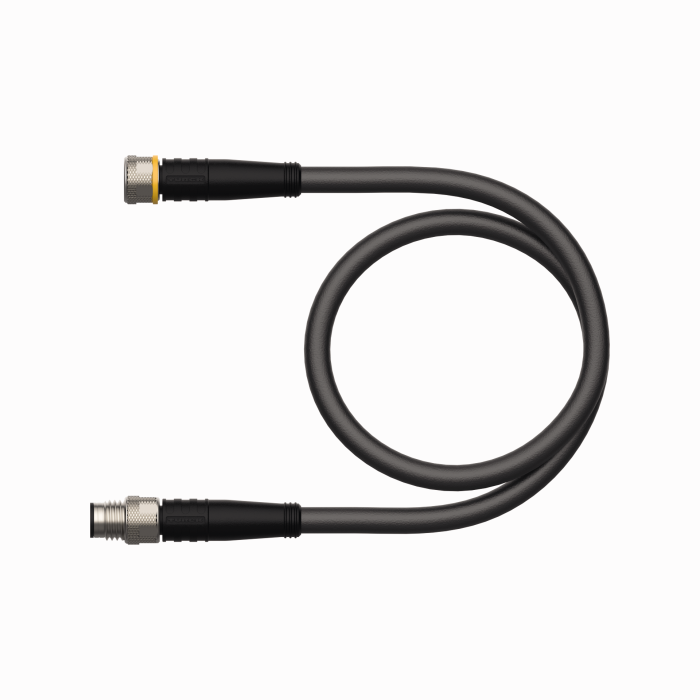

PKG4M-2-PSG4M/TXL
Cablu de extensie, conector mamă M8, drept, 4-pini la conector tată M8, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625673 |
|

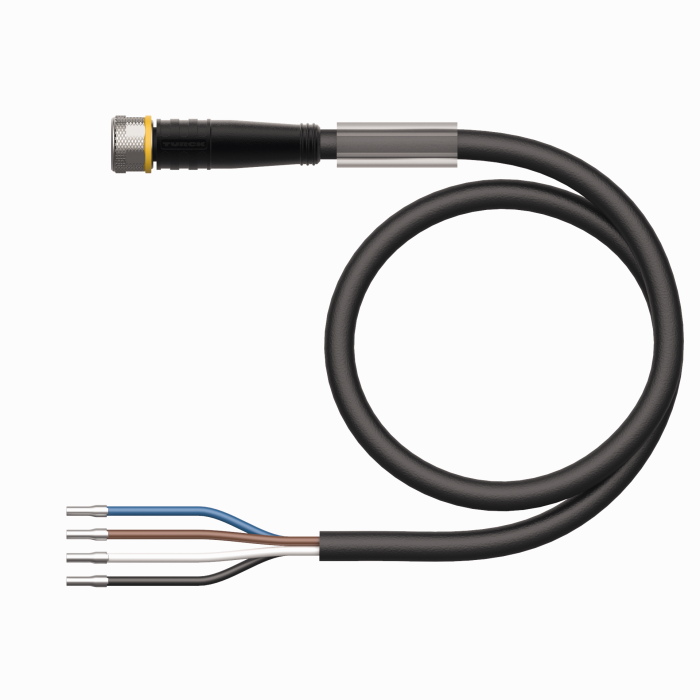

PKG4M-2/TXL
Cablu de conectare, conector mamă M8, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625553 |
|

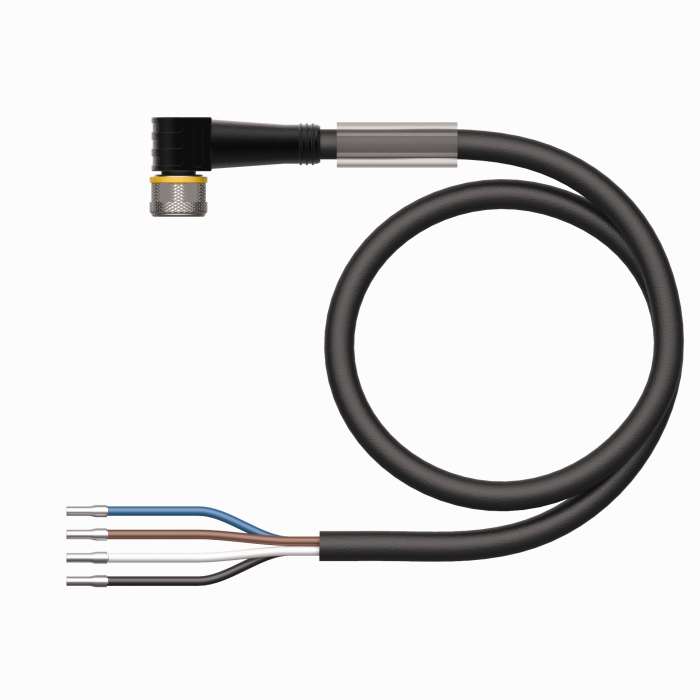

PKW4M-2/TXL
Cablu de conectare, conector mamă M8, cu cot, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625559 |
Accesorii de conectare — I/O
|

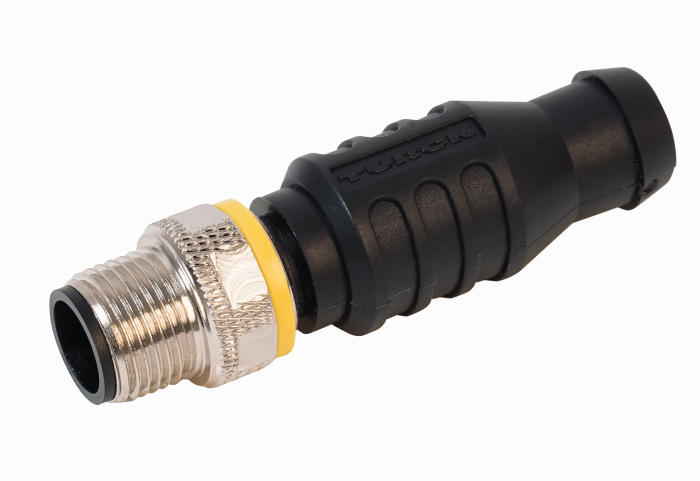

RSE57-TR2/RFID
Rezistenţă terminală pentru a construi o topologie RFID de tip linie |
6934908 |
|

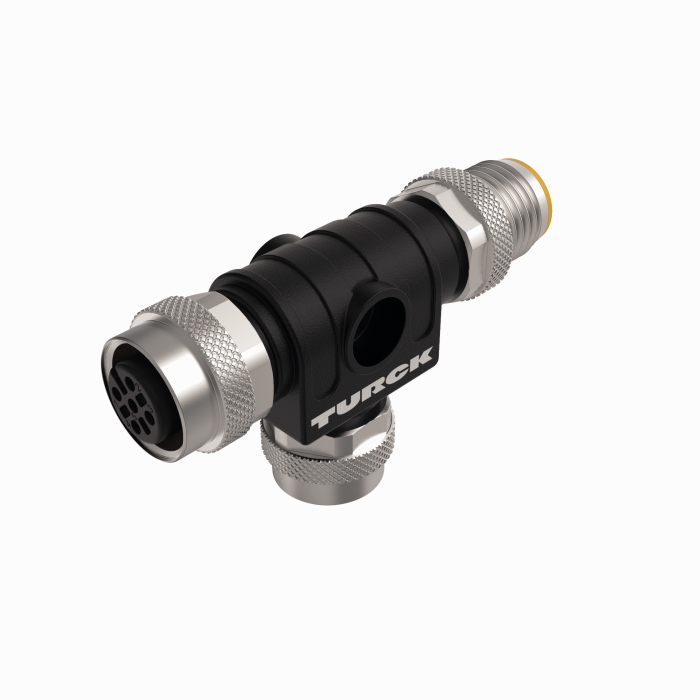

VT2-FKM5-FKM5-FSM5
Distribuitor T pentru a construi o topologie RFID de tip linie. |
6930573 |
|

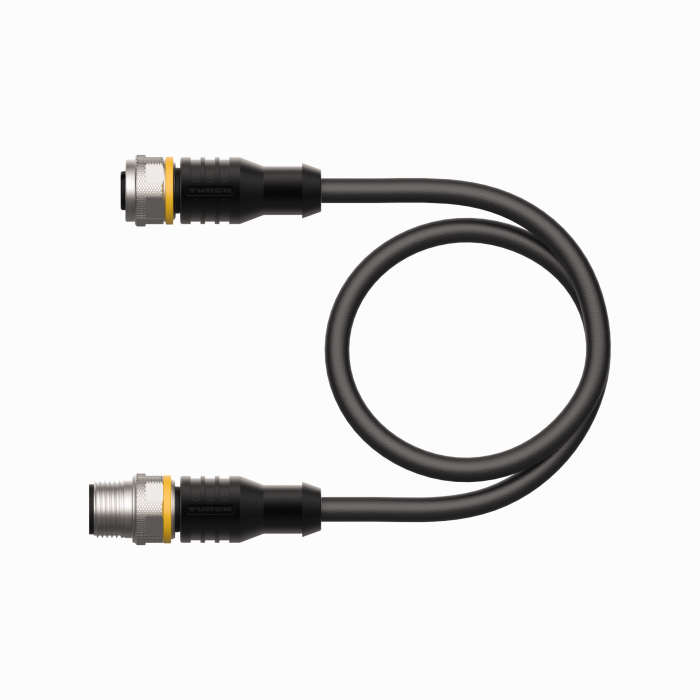

RKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, drept, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625608 |
|
|
RKC4T-2-RSC4T/TXL
Cablu de extensie, conector M12 mamă, drept, 3-pini la conector M12 tată, drept, 3-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625604 |
|

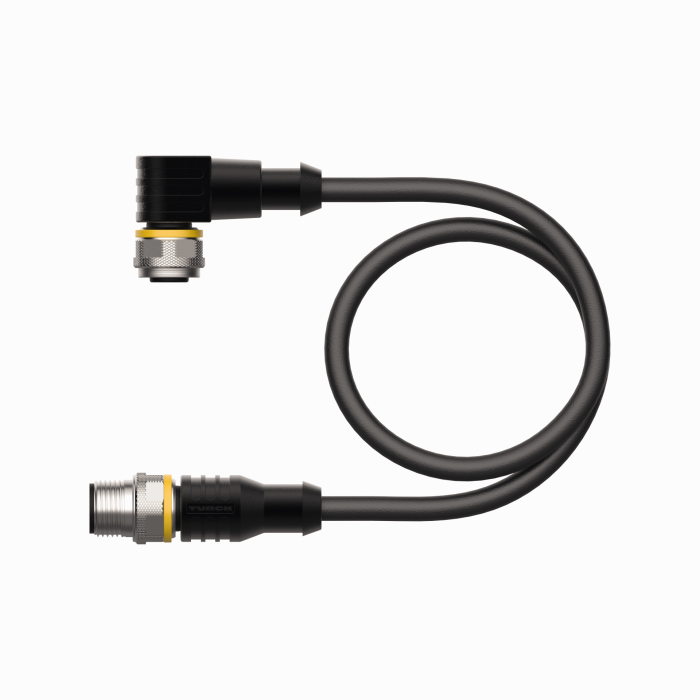

WKC4T-2-RSC4T/TXL
Cablu de extensie, conector mamă M12, cu cot, 3-pini la conector M12 tată, drept, 3-pini; lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625636 |
|
|
WKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, cu cot, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625640 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Cablu de extensie, conector M12 mamă, drept, 5-pini la conector M12 tată, drept, 5-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Cablu de extensie, conector mamă M12, cu cot, 5-pini la conector M12 tată, drept, 5-pini; lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625644 |
|

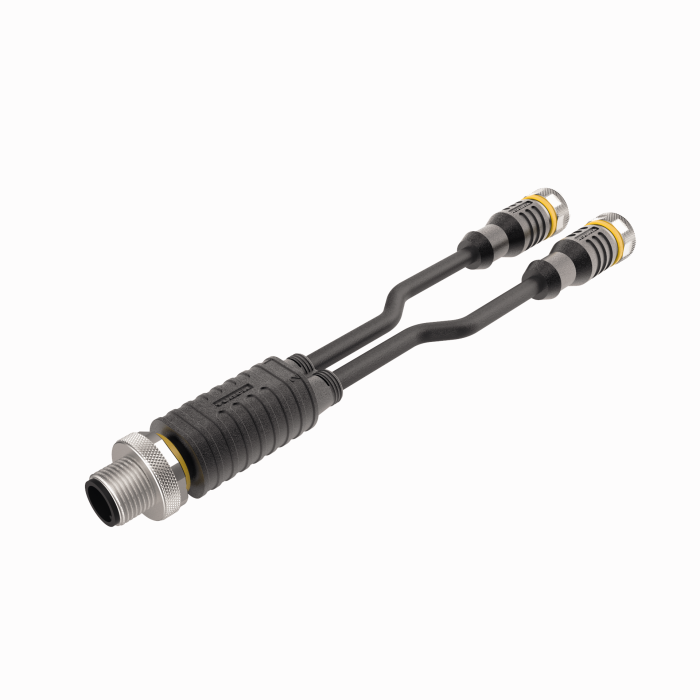

VBRS4.4-2RKC4T-1/1/TXL
Sistem de joncţiune cu 2-porturi – distribuitor Y cu cablu, conector M12, drept, 4-pini – 2x conector mamă M12, drept, 3-pini, lungimea cablului: 1 m, material manta: PUR, negru |
6628112 |
|

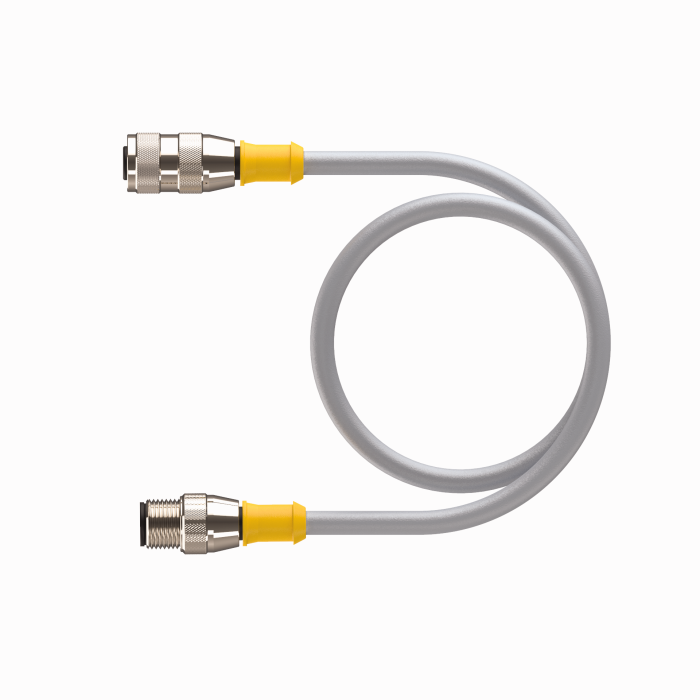

RK 4.4T-2-RS 4.4T
Cablu pentru actuator și senzor, cablu de de extensie, conector mamă M12, drept, 4-pini, conector tată M12, drept, 4-pini, IP68, IP69K, lungime cablu: 2 m, manta cablu PVC, gri, sunt disponibile alte lungimi şi variante de cablu, pe www.turck.com |
U2445 |
|
|
RK 4.5T-2-RS 4.5T
Cablu pentru actuator și senzor, cablu de de extensie, conector mamă M12, drept, 5-pini, conector tată M12, drept, 5-pini, IP68, IP69K, lungime cablu: 2 m, manta cablu PVC, gri, sunt disponibile alte lungimi şi variante de cablu, pe www.turck.com |
U2187-1 |
Accesorii de conectare — Reţea
|

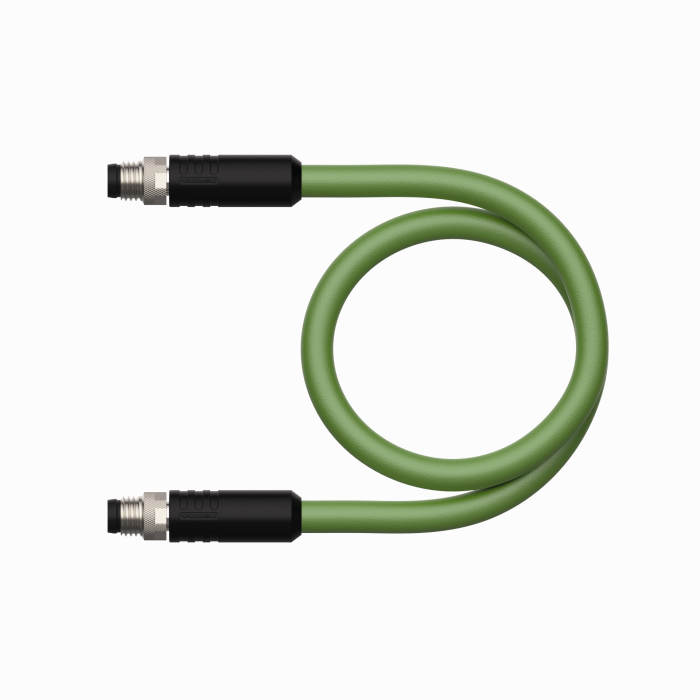

PSG4M-0.2-PSG4M/TXN
Cablu pentru Ethernet industrial, folosit ca punte la conectarea modulelor TBEN-S; conector tată M8, drept la conector tată M8, drept, lungimea cablului: 0,2 m, material manta: PUR, verde |
6630376 |
|

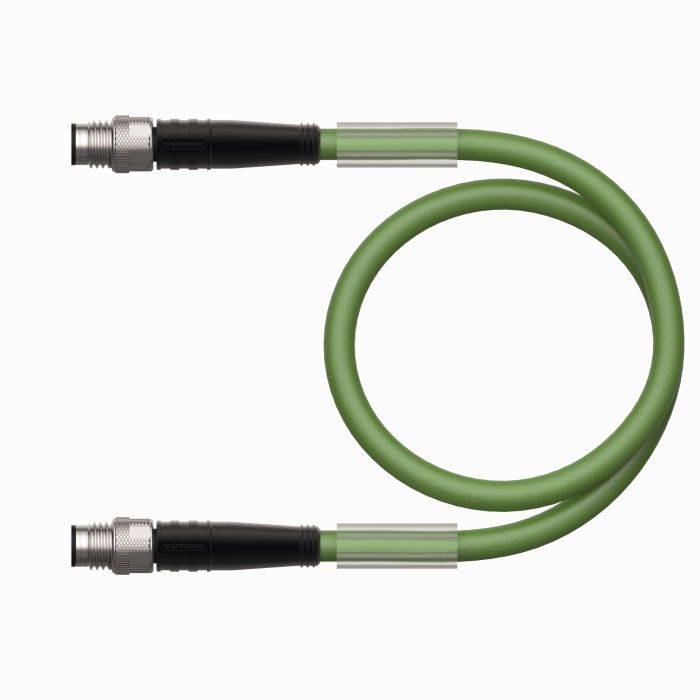

PSGS4M-PSGS4M-4422-2M
Cablu pentru Ethernet industrial, cablu de extensie, conector tată M8, drept, la conector tată M8, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635237 |
|

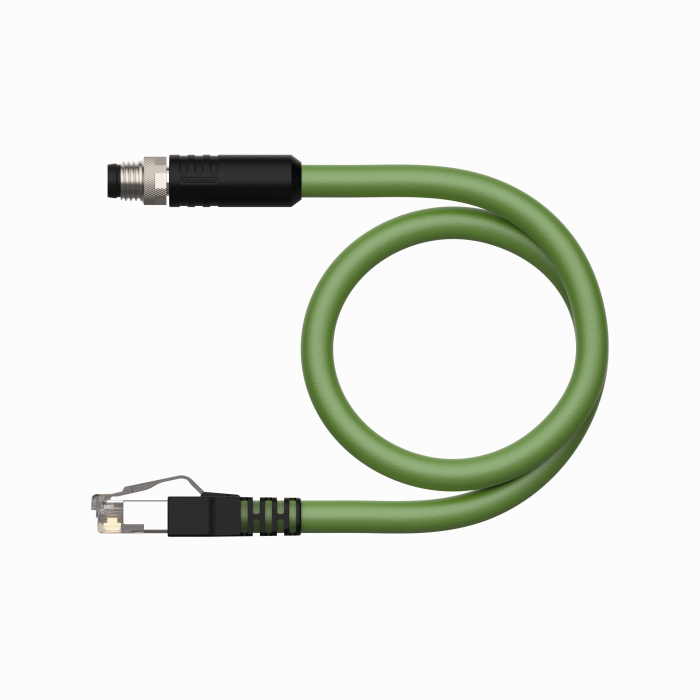

PSGS4M-RJ45S-4422-2M
Cablu pentru Ethernet industrial, conector tată M8 drept, la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635247 |
|

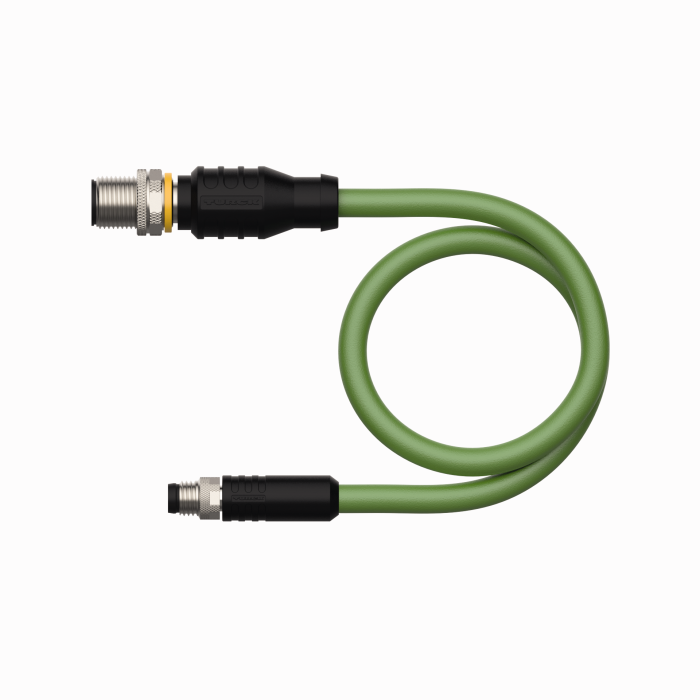

RSSD-PSGS4M-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată M8, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635160 |
