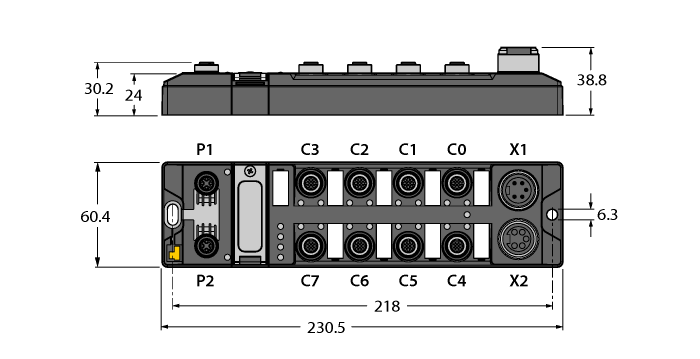

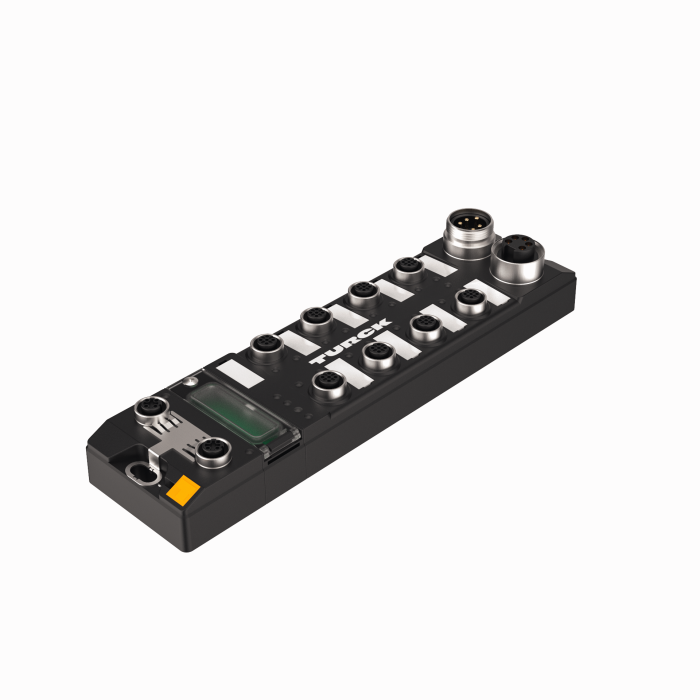

Produs TBEN-L5-8IOL
Modul multiprotocol I/O compact pentru Ethernet
8 canale IO-Link Master
4 Canale digitale universale PNP, 2 A, Diagnoză Canal
Număr de comandă: 6814017- Dispozitiv PROFINET, dispozitiv Ethernet/IP sau server Modbus TCP
- Switch Ethernet integrat
- Suportă 10 Mbps/100 Mbps
- 2 x M12, 4-pini, codaţi-D, pentru conectare fieldbus Ethernet
- PROFINET S2 redundanţă de sistem
- Carcasă armată cu fibră de sticlă
- Testat la şoc şi vibraţii
- Electronica modulului încapsulată în răşină
- Grade de protecţie IP65, IP67, IP69K
- Conector tată 7/8" pentru alimentare, 5-pini
- Grupuri de tensiune izolate galvanic asigură siguranţa pasivă
- ATEX zona 2/22
- CCC-Ex
- Porturi M12 pentru IO-Link Master, 5-pini
- Port master IO-Link Clasa A şi port Clasa B
- IO-Link Protocol 1.1
- Programabil cu ARGEE
Caracteristici generale
| EAN | 4047101393125 |
| eCl@ss-Code (V5.1.4): | Modul digital I/O (periferie) 27250302 -/- |
| Număr tarif vamă | 85176200000 |
| Ţara de origine | DE |
| Masă | 639 g |
Date Tehnice
| Protocol de reţea | Modbus TCP, EtherNet/IP, PROFINET |
| Tip de semnal | IO-Link, Ieşire digitală, Intrare/ieşire digitală, Intrare digitală |
| Semnal tehnologie de conectare | M12 |
| Tip dispozitiv | Module I/O, Staţie compactă, Controler logic de câmp (ARGEE) |
| Viteză de transfer Fieldbus | 10/100 Mbps |
| Conectoare Fieldbus | 2 × M12, 4-pini, codat D |
| Temperatura mediului | -40…+70 °C |
| Clasă de protecţie | IP65/IP67/IP69K |
| Certificări | ATEX Zona 2/22, cULus, IECEx, CCC |
Fişe tehnice
| German | 426 KB |
| English | 425 KB |
| French | 425 KB |
| Spanish | 412 KB |
| Czech | 427 KB |
| Dutch | 424 KB |
| Romanian | 425 KB |
| Russian | 313 KB |
| Polish | 428 KB |
| Chinese | 517 KB |
| Turkish | 426 KB |
Catalog general
Certificare
Configuration Software
Declaraţia producătorului
| Declaraţie de conformitate UE și Marea Britanie | 242 KB |
| Declaraţie de conformitate UE și UK conform ATEX | 120 KB |
Descriere generală
Fişier CAD
Fişier de configurare
| Fişiere EDS Fişiere catalog | 11329 KB |
| Fişier GSDML | 2153 KB |
| AOI-uri IO-Link Utilitar de configurare și integrare | 2564 KB |
Ghid pornire rapidă
Instrucţiuni de utilizare
Manual
Pliant produs
Prospect
Software
Accesorii de montare
|

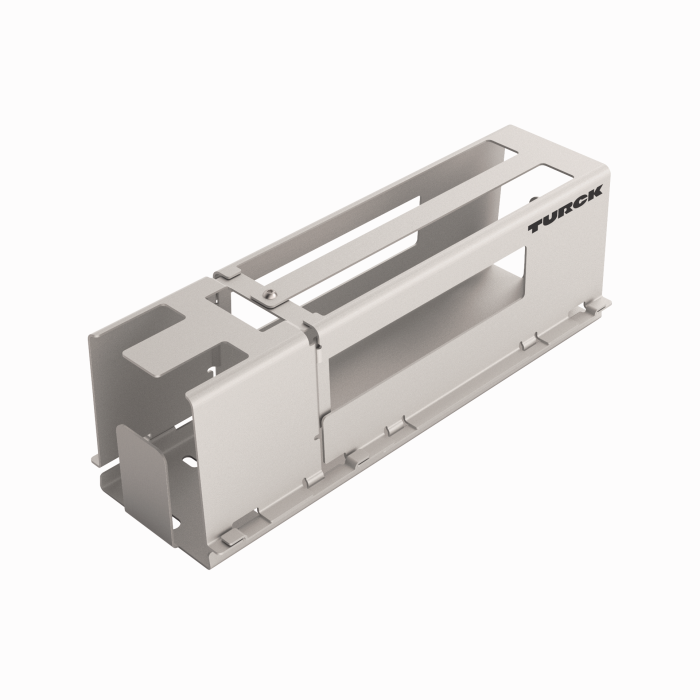

TB-SG-L
Carcasă protectivă pentru TBEN-L şi TBIL-M module bloc I/O pentru utilizare ATEX Zona 2/22 |
100014865 |
Accesorii de conectare — Alimentare
|

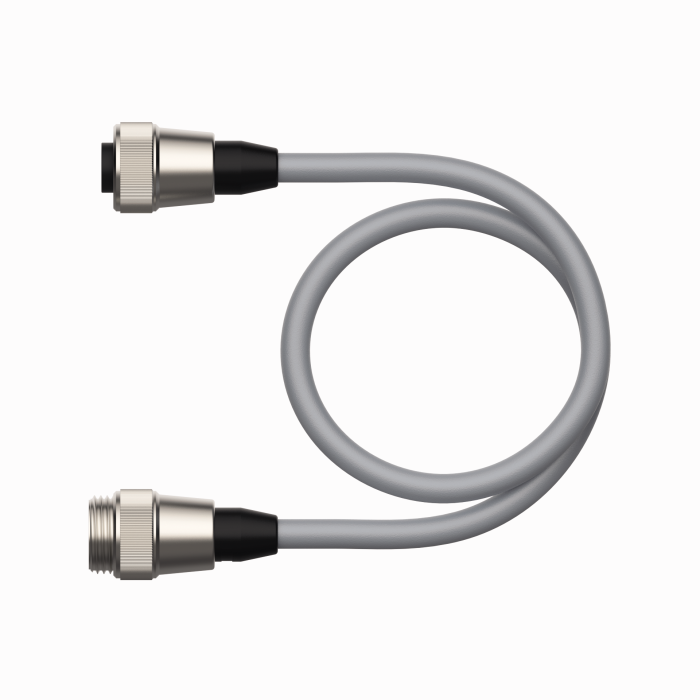

RKM52-2-RSM52
Cablu de alimentare, conector mamă 7/8″, drept, 4-pini + PE la conector tată 7/8″, drept, 4-pini+ PE, lungime cablu: 2 m, material manta: PUR, gri |
6914150 |
|

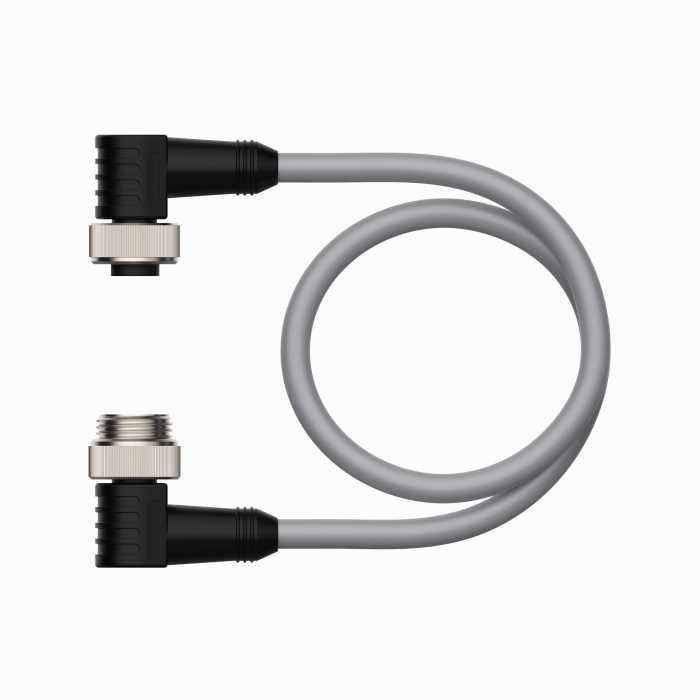

WKM52-2-WSM52
Cablu de alimentare, conector mamă 7/8″, cu cot, 4-pini + PE la conector tată 7/8″, cu cot, 4-pini + PE; lungime cablu: 2 m, material manta: PUR, gri |
6604801 |
|

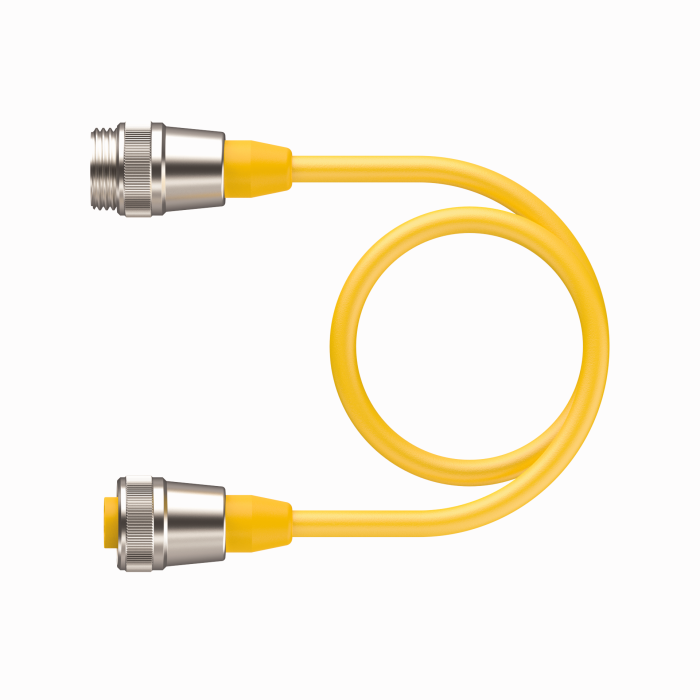

RSM RKM 50-2M
Cablu actuator şi senzor, cablu de extensie, conector tată 7/8″, drept, 5-pini, conector tată 7/8″, drept, 4-pini, lungime cablu 2 m, manta cablu PVC, galben, sunt disponibile alte lungimi şi variante de cablu, pe www.turck.com |
U2282-0 |
Accesorii de conectare — I/O
|
RKC4T-2-RSC4T/TXL
Cablu de extensie, conector M12 mamă, drept, 3-pini la conector M12 tată, drept, 3-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625604 |
|
WKC4T-2-RSC4T/TXL
Cablu de extensie, conector mamă M12, cu cot, 3-pini la conector M12 tată, drept, 3-pini; lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625636 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, drept, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625608 |
|
|
WKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, cu cot, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625640 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Cablu de extensie, conector mamă M12, cu cot, 5-pini la conector M12 tată, drept, 5-pini; lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625644 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Cablu de extensie, conector M12 mamă, drept, 5-pini la conector M12 tată, drept, 5-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625612 |
|
VBRS4.4-2RKC4T-1/1/TXL
Sistem de joncţiune cu 2-porturi – distribuitor Y cu cablu, conector M12, drept, 4-pini – 2x conector mamă M12, drept, 3-pini, lungimea cablului: 1 m, material manta: PUR, negru |
6628112 |
|
RK 4.4T-2-RS 4.4T
Cablu pentru actuator și senzor, cablu de de extensie, conector mamă M12, drept, 4-pini, conector tată M12, drept, 4-pini, IP68, IP69K, lungime cablu: 2 m, manta cablu PVC, gri, sunt disponibile alte lungimi şi variante de cablu, pe www.turck.com |
U2445 |
|
|
RK 4.5T-2-RS 4.5T
Cablu pentru actuator și senzor, cablu de de extensie, conector mamă M12, drept, 5-pini, conector tată M12, drept, 5-pini, IP68, IP69K, lungime cablu: 2 m, manta cablu PVC, gri, sunt disponibile alte lungimi şi variante de cablu, pe www.turck.com |
U2187-1 |
Accesorii de conectare — Reţea
|

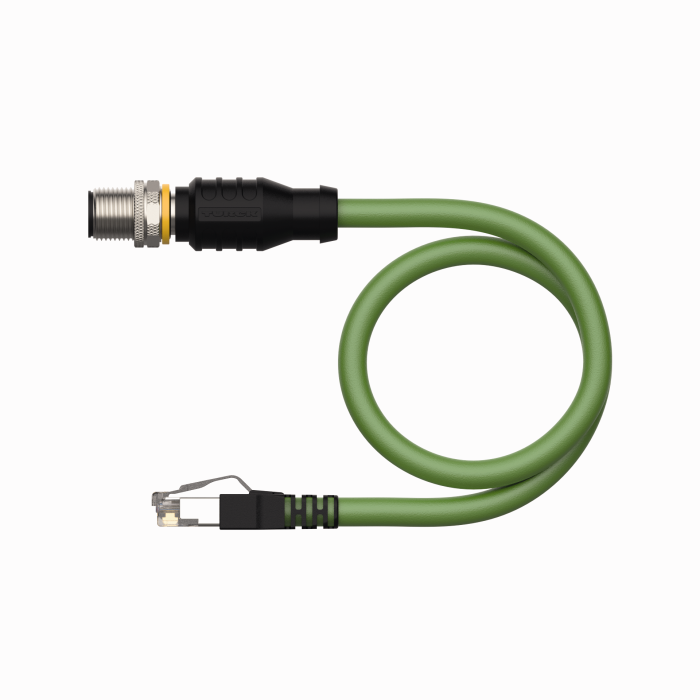

RSSD-RJ45S-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635538 |
|

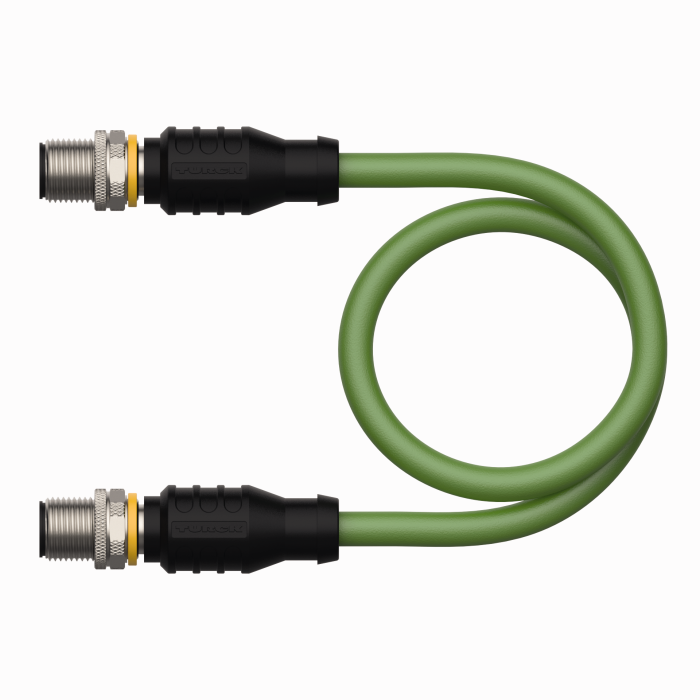

RSSD-RSSD-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector M12 tată, codat-D, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635150 |
|
RSSD RSSD 441-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector M12 tată, codat-D, drept, lungimea cablului: 2 m, material manta: TPE, turcoaz |
U-02482 |
|

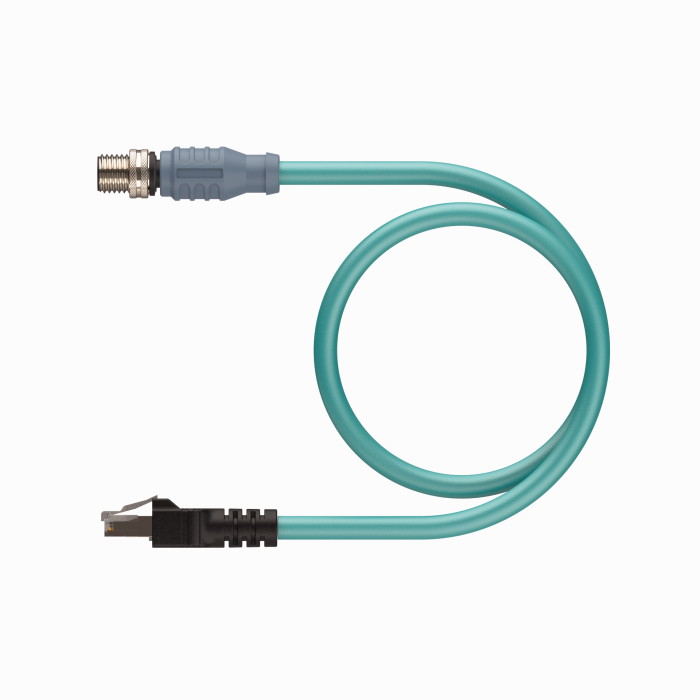

RSSD RJ45 441-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: TPE, turcoaz |
U-08880 |
