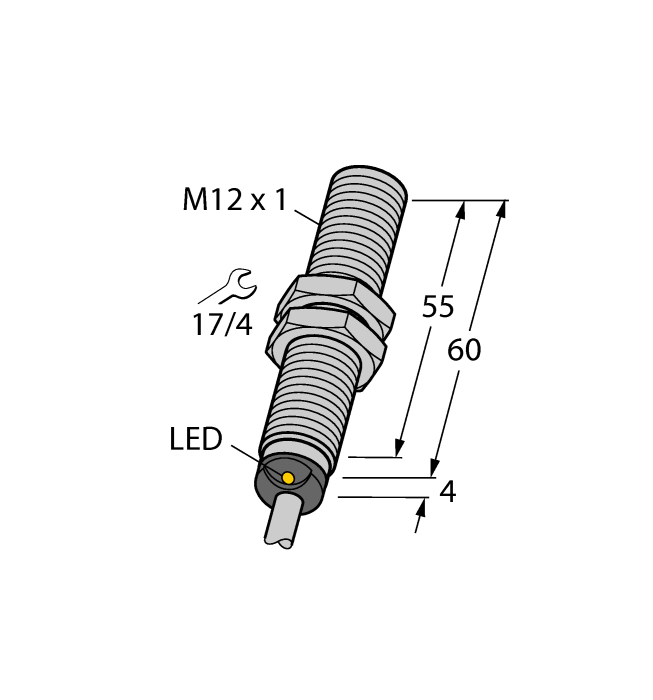

Produs BIM-EM12E-Y1X
Senzor de câmp magnetic
senzor de proximitate magnetic-inductiv
Număr de comandă: 1070036- cilindru filetat, M12 x 1
- oțel INOX, 1.4301
- Distanţă de comutare nominală 90 mm, în combinaţie cu magnet DMR31-15-5
- 2-fire c.c., nom. 8.2 Vcc
- ieşire conform DIN EN 60947-5-6 (NAMUR)
- conectare cu cablu
- ATEX categoria II 1 G, Ex Zona 0
- ATEX categoria II 1 D, Ex Zona 20
- SIL2 (Mod solicitare redusă) conform IEC 61508, PL c conform ISO 13849-1 cu HFT0
- SIL3 (Mod solicitare extinsă) conform IEC 61508, PL e conform ISO 13849-1 cu configurare redundantă HFT1
Caracteristici generale
| EAN | 4047101064568 |
| eCl@ss-Code (V5.1.4): | Senzor de proximitate magnetic-inductiv 27270104 -/- |
| Număr tarif vamă | 85365019900 |
| Ţara de origine | PL |
| Masă | 116 g |
Date Tehnice
| Design | Cilindru filetat |
| Dimensiune construcţie | M12 x 1 |
| Distanţă de comutare nominală | 90 mm |
| Funcţie de ieşire | NAMUR |
| Conexiune electrică | Cabluri |
| Lungime cablu | 2.0 m |
| Materialul carcasei | Oţel inoxidabil, 1.4301 (AISI 304) |
| Temperatura mediului | -25…+70 °C |
| Clasă de protecţie | IP67 |
| Certificări | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
| Caracteristici speciale | Magnetic-inductivi |
Accesorii de montare
|

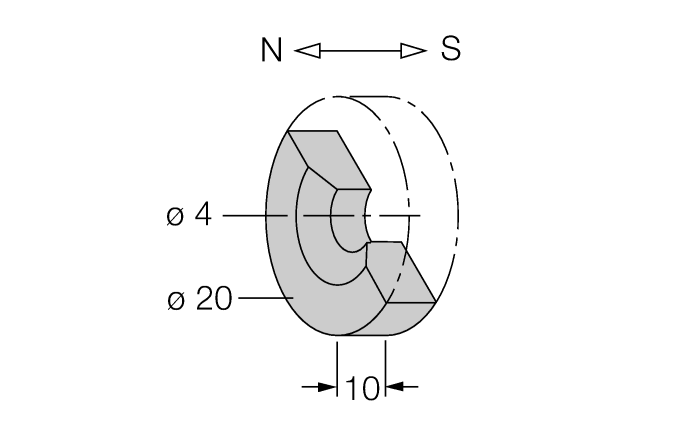

DMR20-10-4
Magnet de acţionare; Ø 20 mm (Ø 4 mm), h: 10 mm; distanţă de detecţie realizabilă 59 mm cu senzori de câmp magnetic BIM-(E)M12 respectiv 50 mm cu senzori de câmp magnetic BIM-EG08; în combinaţie cu senzorii de poziţie liniară Q25L: distanţa recomandată între senzor şi magnet: 3…4 mm |
6900214 |
|

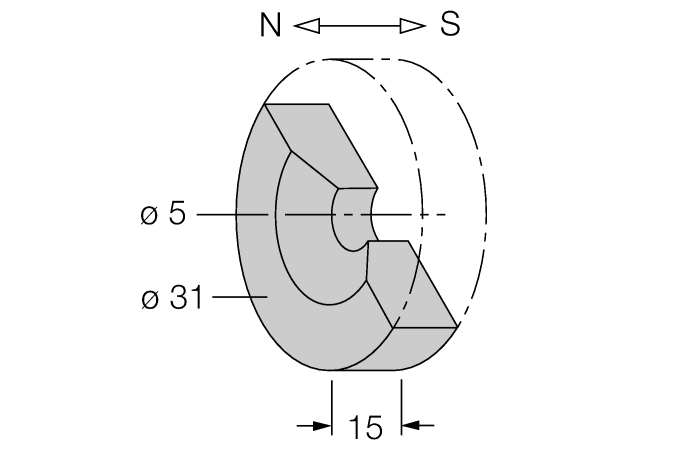

DMR31-15-5
Magnet de acţionare, Ø 31 mm (Ø 5 mm), h: 15 mm; distanţă de detecţie realizabilă 90 mm cu senzori de câmp magnetic BIM-(E)M12 respectiv 78 mm cu senzori de câmp magnetic BIM-EG08; în combinaţie cu senzorii de poziţie liniară Q25L: distanţa recomandată între senzor şi magnet: 3…5 mm |
6900215 |
|

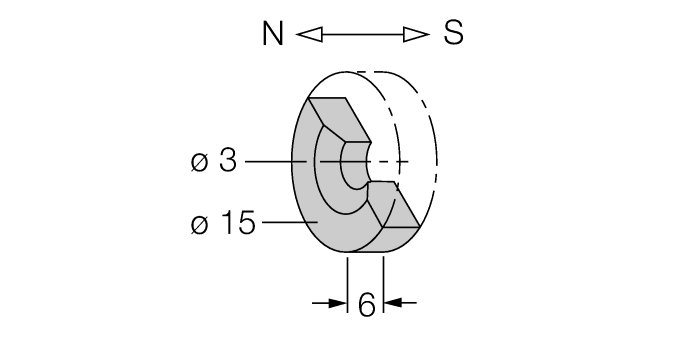

DMR15-6-3
Magnet de acţionare, Ø 15 mm (Ø 3 mm), h: 6 mm; distanţă de detecţie realizabilă 36 mm cu senzori de câmp magnetic BIM-(E)M12 respectiv 32 mm cu senzori de câmp magnetic BIM-EG08; în combinaţie cu senzorii de poziţie liniară Q25L: distanţa recomandată între senzor şi magnet: 3…4 mm |
6900216 |
|

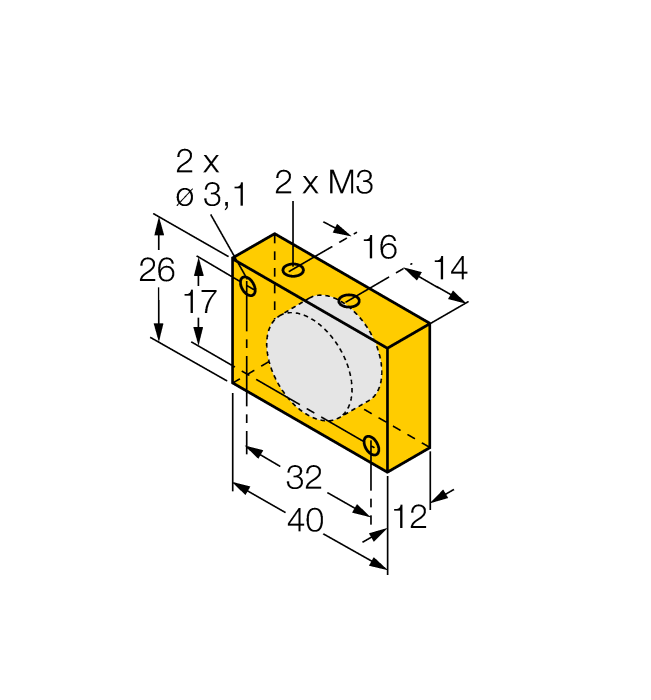

DM-Q12
Actuator, rectangular, plastic, distanţă de detecţie realizabilă 58 mm cu senzori de câmp magnetic BIM-(E)M12 respectiv 49 mm cu senzori de câmp magnetic BIM-EG08; în combinaţie cu senzorii de poziţie liniară Q25L: distanţa recomandată între senzor şi magnet: 3…5 mm |
6900367 |
|

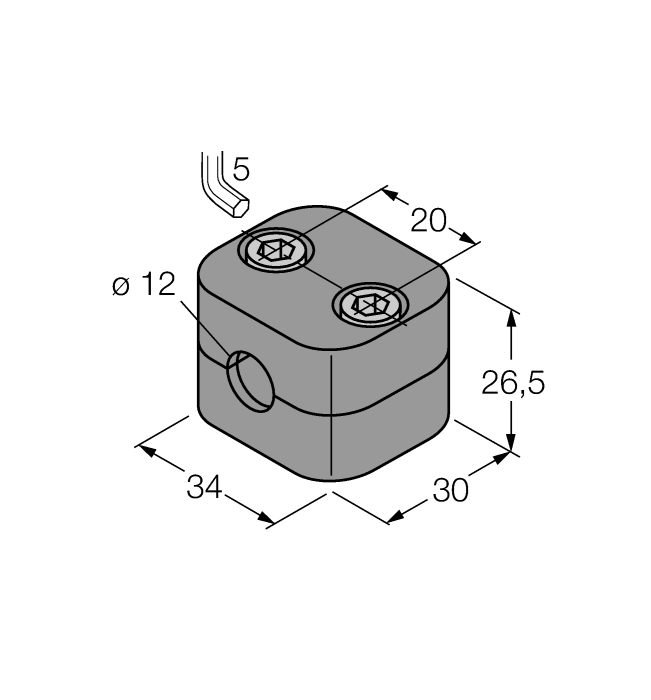

BSS-12
Colier de montare pentru senzori cilindrici filetaţi şi nefiletaţi; material: Polipropilenă |
6901321 |
|

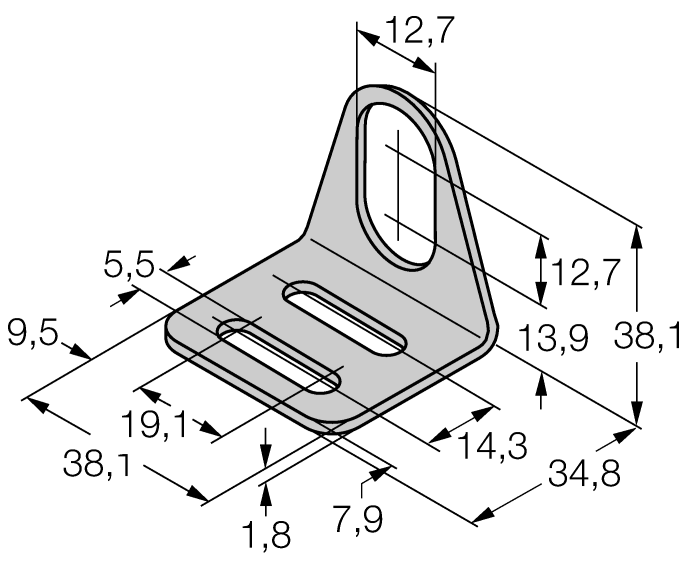

MW12
Suport de montaj pentru senzori cilindrici filetaţi, material: Oţel inoxidabil A2 1.4301 (AISI 304) |
6945003 |
Accesorii funcţionale
|
IMX12-DI01-2S-2T-0/24VDC
Amplificator cu izolare, 2-canale; SIL2 conform IEC 61508; Versiune Ex-proof; 2 ieşiri pe tranzistor; semnal de intrare NAMUR; Monitorizare pentru fir întrerupt/scurtcircuit (deschis/închis comutabil); comutare mod NO/NC; dublarea semnalului; terminale detaşabile cu şurub; lăţime 12.5 mm; sursă de alimentare 24 Vcc |
7580020 |
