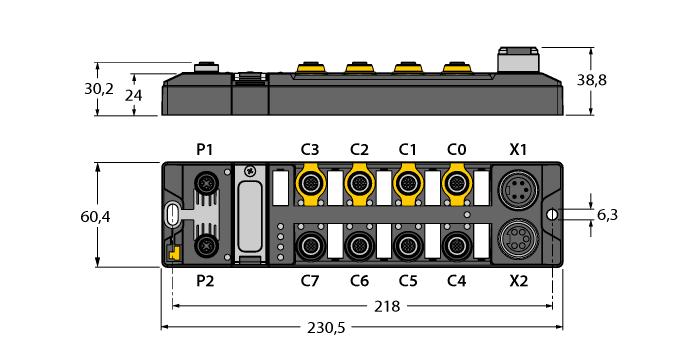

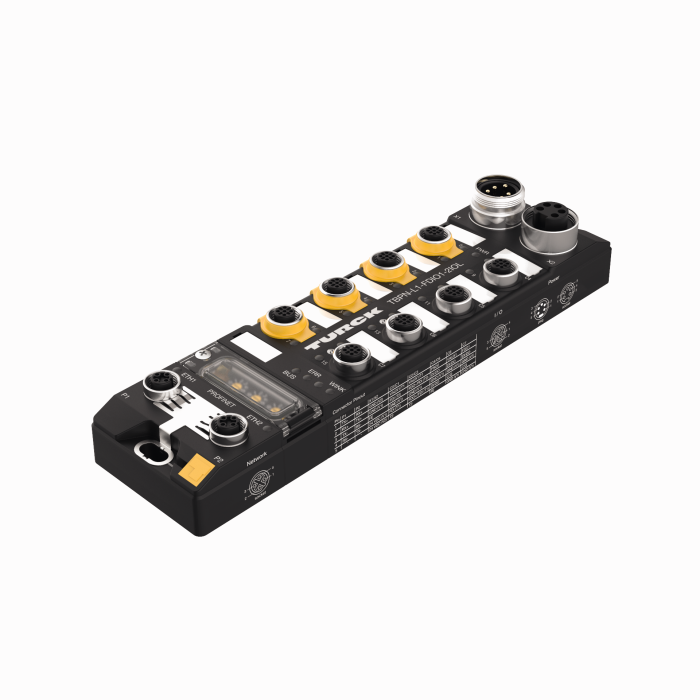

Produs TBPN-L1-FDIO1-2IOL
Modul bloc I/O PROFIsafe/ PROFINET compact
Intrări şi ieşiri digitale sigure, canale digitale universale standard, porturi master IO-Link.
Număr de comandă: 6814053- Dispozitiv PROFINET
- Switch Ethernet integrat
- Suportă 100 Mbps
- 2 x M12, 4-pini, codaţi-D, pentru conectare fieldbus Ethernet
- Carcasă armată cu fibră de sticlă
- Testat la şoc şi vibraţii
- Electronica modulului încapsulată în răşină
- Grade de protecţie IP65, IP67, IP69K
- Conector tată 7/8″ cu 5-pini pentru alimentare
- ATEX zona 2/22
- CCC-Ex
- Două intrări digitale sigure SIL3
- Două canale digitale SIL3 sigure ca FDI sau FDO (PP, PM)
- Patru canale digitale SIL3 FDI sigure
- 2 mastere IO-Link sloturi V1.1
Caracteristici generale
| EAN | 4047101354010 |
| eCl@ss-Code (V5.1.4): | Modul digital I/O (periferie) 27250302 -/- |
| Număr tarif vamă | 85176200000 |
| Ţara de origine | DE |
| Masă | 640 g |
Date Tehnice
| Protocol de reţea | PROFIsafe via PROFINET |
| Tip de semnal | Intrări sigure, Intrări şi ieşiri sigure, Intrare/ieşire digitală, IO-Link |
| Semnal tehnologie de conectare | M12 |
| Tip dispozitiv | Module I/O, Staţie compactă |
| Viteză de transfer Fieldbus | 100 Mbps |
| Conectoare Fieldbus | 2 × M12, 4-pini, codat D |
| Temperatura mediului | -40…+70 °C |
| Clasă de protecţie | IP65/IP67/IP69K |
| Certificări | ATEX Zona 2/22, cULus, IECEx, CCC |
Fişe tehnice
| German | 586 KB |
| English | 584 KB |
| French | 586 KB |
| Spanish | 573 KB |
| Czech | 587 KB |
| Dutch | 585 KB |
| Romanian | 586 KB |
| Russian | 452 KB |
| Polish | 588 KB |
| Chinese | 669 KB |
| Turkish | 586 KB |
Catalog general
Certificare
Configuration Software
Declaraţia producătorului
| Declaraţie de conformitate UE conform MRL | 188 KB |
| Declaraţie de conformitate UE și UK conform ATEX | 120 KB |
EPLAN Electric P8
Fişier CAD
Fişier de configurare
Ghid pornire rapidă
| Prospect instrucţiuni TBPN-L1-FDIO1-2IOL | 1832 KB |
| Informaţii pentru folosire în Ex Zona 2 şi 22 | 421 KB |
Manual
| Manual de utilizare TBPN | 7112 KB |
| Noţiuni de bază, configurarea TBPN în Portalul TIA | 1903 KB |
| Instalare și licențe | 914 KB |
| Manual de instrucţiuni privind siguranţa TBPN | 2579 KB |
| Manual (IT) | 2030 KB |
Pliant produs
Software
Accesorii de montare
|
TB-SG-L
Carcasă protectivă pentru TBEN-L şi TBIL-M module bloc I/O pentru utilizare ATEX Zona 2/22 |
100014865 |
Accesorii de conectare — Alimentare
|
RKM52-2-RSM52
Cablu de alimentare, conector mamă 7/8″, drept, 4-pini + PE la conector tată 7/8″, drept, 4-pini+ PE, lungime cablu: 2 m, material manta: PUR, gri |
6914150 |
|
WKM52-2-WSM52
Cablu de alimentare, conector mamă 7/8″, cu cot, 4-pini + PE la conector tată 7/8″, cu cot, 4-pini + PE; lungime cablu: 2 m, material manta: PUR, gri |
6604801 |
Accesorii de conectare — I/O
|

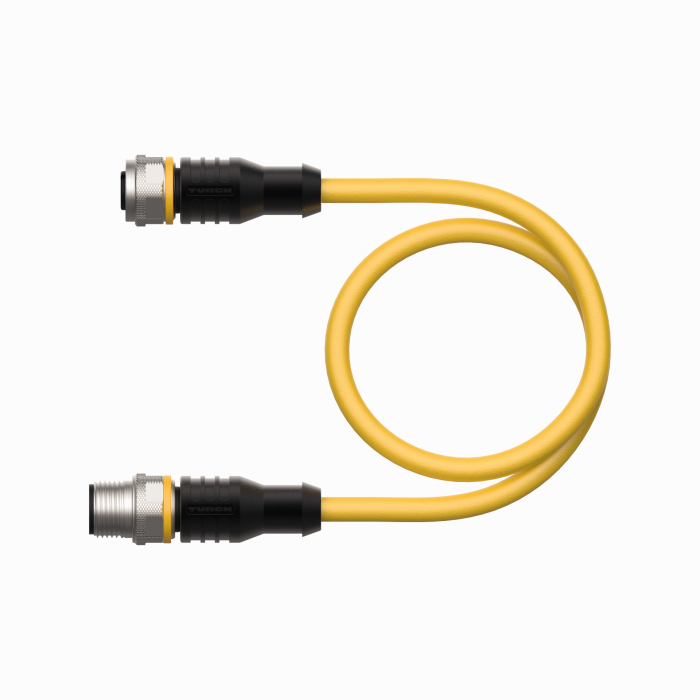

RKC4.5T-2-RSC4.5T/TXY
Cablu de extensie, conector M12 mamă, drept, 5-pini la conector M12 tată, drept, 5-pini, lungime cablu: 2 m, material manta: PUR, galben; certificare cULus |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Cablu de extensie, conector mamă M12, cu cot, 5-pini la conector M12 tată, drept, 5-pini; lungime cablu: 2 m, material manta: PUR, galben; certificare cULus |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, cu cot, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Cablu de extensie, conector M12 mamă, drept, 4-pini la conector M12 tată, drept, 4-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Cablu de extensie, conector mamă M12, cu cot, 3-pini la conector M12 tată, drept, 3-pini; lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Cablu de extensie, conector M12 mamă, drept, 3-pini la conector M12 tată, drept, 3-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Cablu de extensie, conector M12 mamă, drept, 5-pini la conector M12 tată, drept, 5-pini, lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Cablu de extensie, conector mamă M12, cu cot, 5-pini la conector M12 tată, drept, 5-pini; lungime cablu: 2 m, material manta: PUR, negru; certificare cULus |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
Sistem de joncţiune cu 2-porturi – distribuitor Y cu cablu, conector M12, drept, 4-pini – 2x conector mamă M12, drept, 3-pini, lungimea cablului: 1 m, material manta: PUR, negru |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
Sistem de joncţiune cu 2-porturi – distribuitor Y cu cablu, conector M12, drept, 4-pini – 2x conector mamă M12, drept, 3-pini, lungimea cablului: 0,3 m, material manta: PVC, negru |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
Sistem de joncţiune cu 2-porturi – distribuitor Y cu cablu, conector M12, drept, 4-pini – 2x conector mamă M12, drept, 3-pini, lungimea cablului: 1 m, material manta: PVC, negru |
6628199 |
Accesorii de conectare — Reţea
|
RSSD-RJ45S-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635538 |
|
RSSD-RSSD-4422-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector M12 tată, codat-D, drept, lungimea cablului: 2 m, material manta: PUR, verde |
6635150 |
|
RSSD RSSD 441-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector M12 tată, codat-D, drept, lungimea cablului: 2 m, material manta: TPE, turcoaz |
U-02482 |
|
RSSD RJ45 441-2M
Cablu pentru Ethernet industrial, conector M12 tată, codat-D, drept la conector tată RJ45, drept, lungimea cablului: 2 m, material manta: TPE, turcoaz |
U-08880 |
