Utilizarea sigură a Ethernet-ului în zonele Ex

Întreținere predictivă: analizați datele procesului dvs. până în zona 0.

Aflați mai multe

Optimizarea proceselor digitale pentru locații periculoase

Actualizați procesele în era digitală. Faceți sistemul de producție mai eficient, identificați punctele slabe și anticipați eșecurile înainte ca acestea să apară.

Până în prezent, datele au fost distribuite pe mai multe dispozitive la nivel de câmp. Turck pregătește calea pentru evaluarea acestor date cu sistemul său de I/O de înaltă disponibilitate. Gateway-ul său GEN-3G Ethernet oferă o interfață pentru acces paralel la date. În acest fel, puteți transfera informații de proces și meta date din câmp în sisteme IT. Acolo, algoritmii inteligenți de monitorizare a stării transformă aceste date în cunoștințe care vă ajută pe dvs. și fabrica dvs.

Acces securizat la date

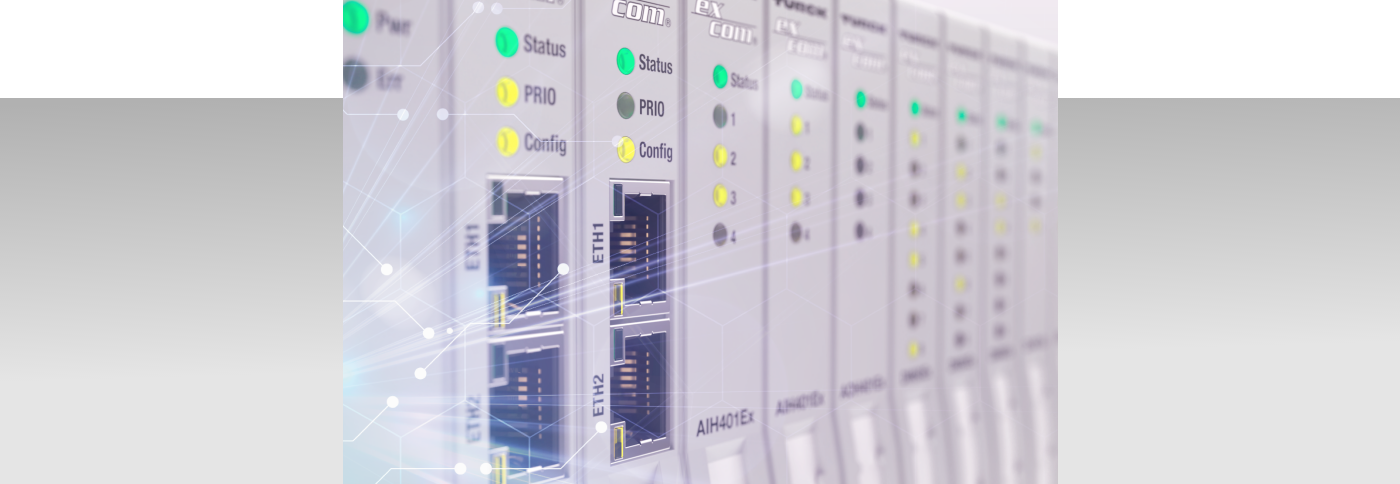

Gateway-ul Ethernet excom este aprobat pentru instalare în zona 2 Ex zone sau în zone sigure. Nu transmite doar date legate de utilizare către sistemul de control prin Ethernet multiprotocol (PROFINET, EtherNet/IP, Modbus TCP). În plus față de aceste date de utilizator, datele de analiză pot fi preluate de la gateway de către sistemele conectate la rețea și transferate către sisteme IT externalizate.

Acestea rulează în paralel pe aceeași rețea. Sistemul IT pentru analiza datelor are numai permisiune de citire. Acest lucru previne manipularea procesului sau a sistemului de control. Sistemele pentru analiza datelor pot fi realizate în incinte fără o conexiune de rețea externă sau în sisteme cloud.

excom: Soluția I/O pentru toate zonele Ex - pentru toate piețele

excom este singurul sistem I/O de înaltă disponibilitate din lume care implementează în mod constant conceptul de sistem: Componentele optimizate ale sistemului sunt disponibile pentru utilizare în zone sigure, precum și în zona 2 și zona 1 (cu Profibus DP). Cu toate acestea, utilizatorii pot controla toate zonele și părțile sistemului prin intermediul DTM, EDS sau GSDML și aceeași structură și logică. Acest lucru minimizează cerințele de instruire și crește flexibilitatea operatorilor.

excom conectează nivelul I/O și izolarea exploziei într-o singură carcasă. Acest lucru permite instalarea centralizata cu economie de spațiu în camera de instrumentare și control, precum și soluții descentralizate de I/O pentru instalare în zona 2 sau chiar până în zona 1 (cu Profibus DP)



UN SISTEM, O OMOLOGARE, UN PARTENER

Nu este necesară o nouă aprobare, chiar și pentru extensii

Întregul sistem este aprobat pentru zonele Ex corespunzătoare. Prin urmare, utilizatorii pot schimba sau chiar completa gateway-uri sau carduri I/O în mod flexibil. Operatorii pot efectua ei înșiși reevaluarea necesară a temperaturii în carcasa sistemului fără un loc de testare extern.

sistemele excom sunt instalate și cablate pentru dvs. în dulapul de control sau în incinta individuală, ținând cont de cerințele dvs. specifice. Presetupele individuale, terminalele, conectorii de sistem și alte componente pot fi instalate direct. În funcție de proiect, testul de acceptare din fabrică (FAT) poate fi efectuat direct la sediul Turck. Avantajele dvs.: aveți nevoie de un singur partener pentru sistemul dvs. de I/O la cheie.

INTEGRARE UȘOARĂ A SISTEMULUI DE CONTROL

excom permite o integrare lină în cele mai importante sisteme de control al proceselor din lume.

Prin conexiune Ethernet sau fieldbus, sistemul excom este transparent pentru funcționalitatea completă a sistemelor de control de la Rockwell, Emerson, Honeywell, Siemens, ABB, Yokogawa sau Supcon. Datorită manualelor detaliate de integrare și asistenței la nivel mondial, integrarea în DCS / PLC este simplă și fără erori.

DISPONIBILITATE MAXIMĂ

Dublu este mai puternic - mai ales în industria proceselor.

excom acceptă redundanța Profinet S2 și topologii de tip inel. Chiar și pentru protocoalele Ethernet care nu au o specificație de redundanță nativă, excom folosește propriile funcționalități pentru a stabili redundanța sistemului, redundanța gateway-ului sau combinațiile celor două. Acest lucru permite obținerea unei disponibilități maxime cu toate sistemele - indiferent dacă sistemele de control acceptă sau nu conceptul de redundanță respectiv.

În plus față de redundanța de rețea și protocol, excom acceptă și schimbarea la cald, adică înlocuirea tuturor componentelor și modulelor în timpul funcționării. Acest lucru face lucrările de întreținere mult mai ușoare.

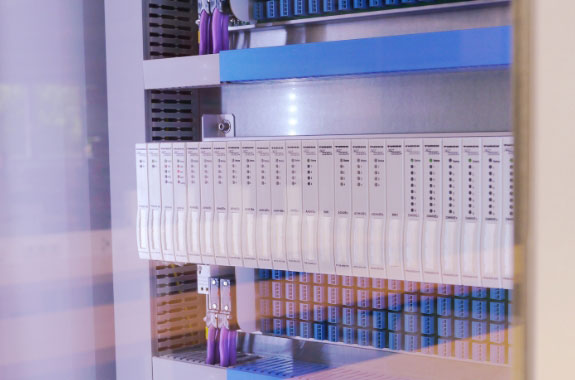

DENSITATE MARE DE SEMNALE

De neegalat: 960 de semnale într-un singur dulap de control standard.

densitatea de ambalare excom de până la 960 de semnale pe cinci rafturi de module dintr-un dulap de comandă standard este de neegalat în întreaga lume. Izolarea exploziei este deja integrată în sistemul I/O. Dulapurile de comandă pentru tehnologia interfeței sunt, așadar, complet inutile, la fel și cardurile I/O din sistemul de control. Acest avantaj spațial poate fi decisiv, în special în proiectele de modernizare. excom poate conecta până la 192 de semnale binare sau 96 de semnale analogice printr-o singură adresă IP.

Trei rafturi de module pentru 8, 16 și 24 de module asigură utilizarea spațiului optim în fiecare instalație, fie într-o singură carcasă, fie în dulapul de control I&C mare.

MONITORIZARE ȘI OPTIMIZARE

excom Ethernet: conectarea proceselor dvs. la viitor.

Datorită accesului paralel la date, datele de proces ale sistemului de control pot fi separate sistematic de datele de analiză. Pe lângă aspectul legat de securitate, această arhitectură oferă încă un avantaj: în ceea ce privește monitorizarea și optimizarea (M + O), instalația dvs. beneficiază de ciclurile scurte de inovare din lumea IT și se poate baza pe siguranța și fiabilitatea tehnologiei operaționale (OT).

Întregul sistem excom este aprobat pentru toate piețele internaționale importante.

excom Ethernet: acces complet la date, disponibilitate maximă, securitate absolută.

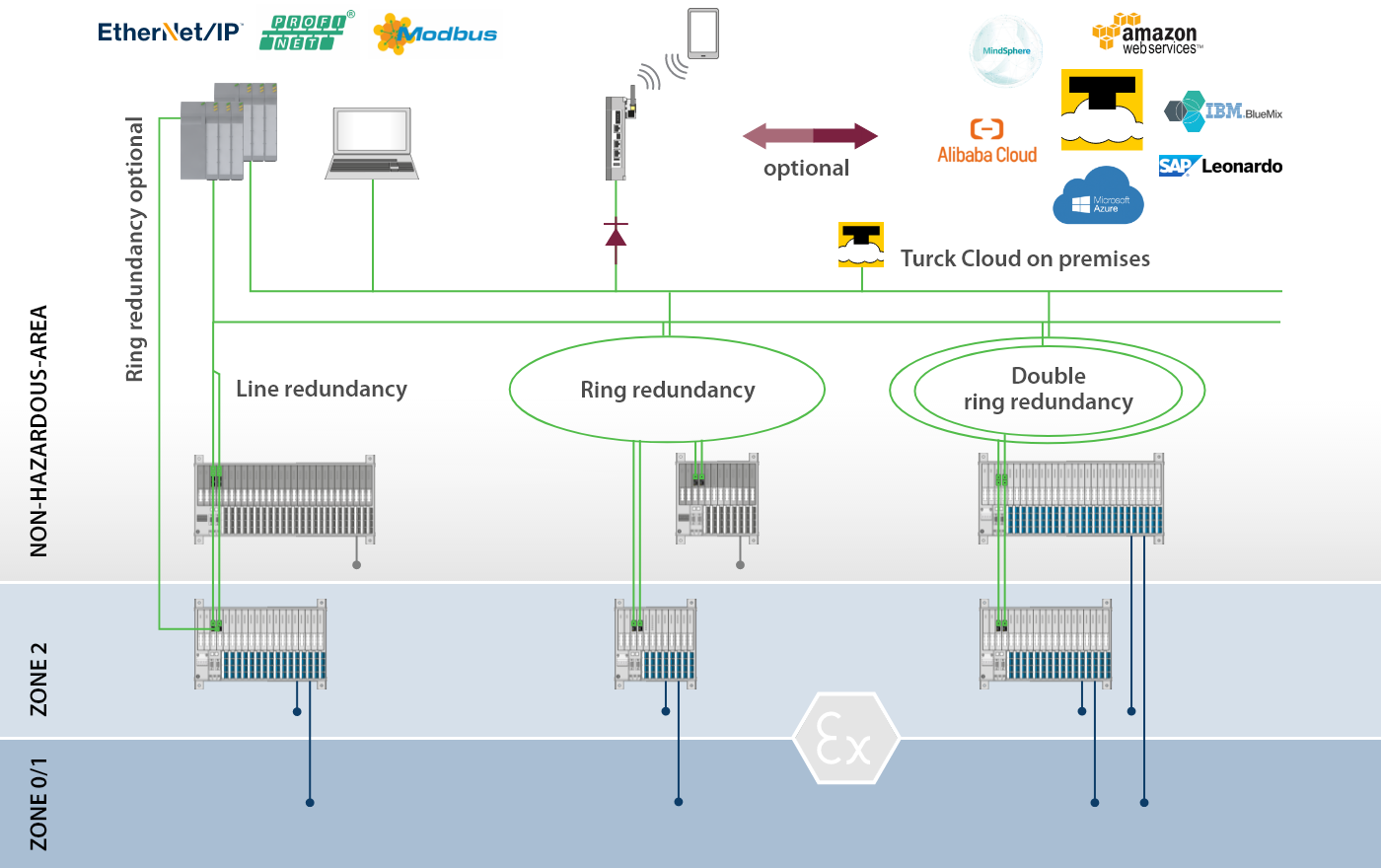

Graficul prezintă varietatea scenariilor de instalare ale excom cu Ethernet. Combinațiile diferitelor concepte de redundanță cresc disponibilitatea fabricii. Conexiunea la sistemele de gestionare a activelor, terminalele mobile sau diverse cloud-uri se poate face prin protocolul cloud criptat Turck Kolibri, OPC-UA sau MQTT.

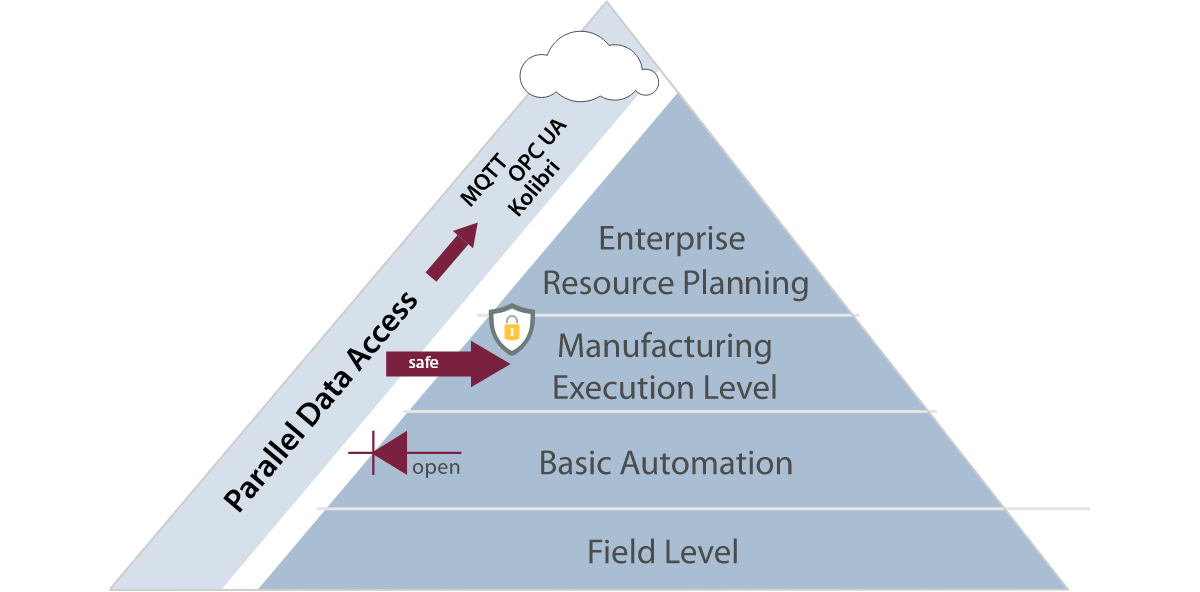

Potrivit pentru viitor datorită accesului paralel la date

Recuperarea paralelă a datelor aduce IIoT în lumea proceselor. Datele sunt deviate într-o structură IT paralelă sub nivelul sistemului de control. Aceasta înseamnă că sistemele de control și controlul proceselor rămân neatinse. În afara sistemelor de control și ERP, aceste date pot fi utilizate pentru a face constatări valoroase privind eficiența componentelor și probabilitatea de defecțiune. De exemplu, dacă durata de realizare a unei operațiuni cu o vană crește, aceasta poate indica coroziune sau depuneri. Rezultatele acestor analize revin în procesele de la nivelul managementului operațiunii în cicluri de optimizare.

Articol: Ethernet în zone periculoase

Aflați mai multe despre avantajele și provocările tehnice ale utilizării Industrial Ethernet în zone periculoase

Ethernet în zone periculoase: tehnologie, exemple de aplicații și detalii despre produs

Aici, pasionații de tehnologie vor găsi informații detaliate despre utilizarea Ethernet în zonele Ex, un exemplu practic și toate faptele dintr-o privire.

Ethernet în zone periculoase

Ethernet este instalat treptat în zonele Ex. Accesați pagina noastră de tehnologie pentru a afla de ce și cum puteți utiliza astăzi Ethernet pentru optimizarea proceselor digitale în zonele protejate împotriva exploziilor.

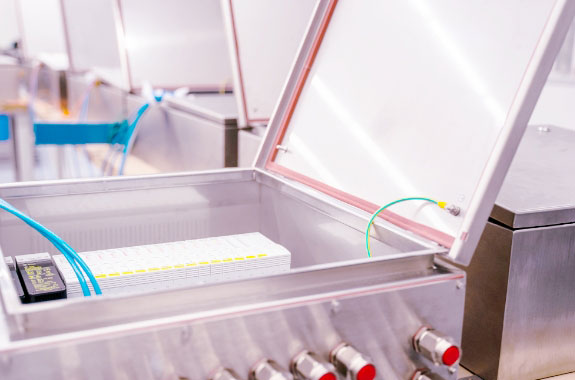

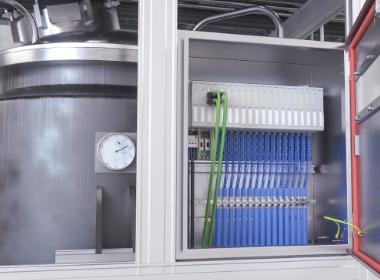

Automatizarea skid-urilor modulare cu Ethernet

Două cerințe sunt importante în instalațiile de proces modulare: dimensiunile reduse și buna interconectivitate între module. excom cu Ethernet este unul dintre sistemele de vârf în ambele aspecte.

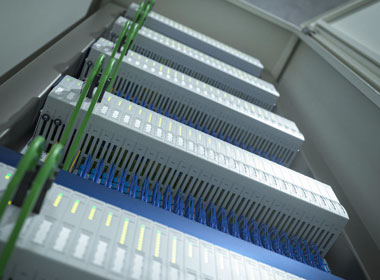

Conexiune de semnal Ethernet cu dimensiuni reduse în camera I&C

Dacă nivelul I/O al unei instalații trebuie înlocuit, este recomandabil să utilizați un sistem I/O cu izolare integrată a exploziei, cum ar fi excom. În comparație cu soluțiile convenționale cu izolare separată a exploziei și nivel I/O, excom economisește mult spațiu.
