Ruta ideală către o mașină sigură

Creați niveluri de libertate pentru designeri cu soluţii de siguranţă pentru producția modulară

CEA MAI BUNĂ MIȘCARE: Tehnologie de siguranţă descentralizată

Sistemele de siguranţă descentralizată plasează protecția personalului aproape de punctele periculoase.

Modulele de siguranţă I/O pentru Ethernet garantează protecția personalului direct pe modulul mașinii. Aceasta le permite designerilor să scurteze timpii de ciclu și să creeze mașini din unități autonome care sunt mai ușor de extins și care pot fi puse în funcțiune mai rapid datorită testelor independente.

Comunicaţia Ethernet sigură, de înaltă performanță, conectează toate unitățile. Prin distribuirea logicii de siguranță în câmp, aplicațiile neafectate rămân productive chiar și în cazul unei opriri de urgență a proceselor adiacente.

Siguranţă descentralizată: Avantajele dumneavoastră

Punere accelerată în funcțiune

Aplicațiile de siguranță pot fi preprogramate și testate exhaustiv pe controlerul de siguranță integrat al modulelor I/O. Mai mult, acest lucru poate fi făcut de producător - înainte ca mașina să fie integrată într-o fabrică completă. Eliminarea tablourilor de control și utilizarea conectoarelor rapide reduc cantitatea de cabluri necesare, scurtând astfel timpul de punere în funcțiune pentru clientul final.

Design simplificat

În aplicațiile cu sisteme de siguranță centralizate, timpii lungi ai ciclului de bus și mesajele în lanț pot conduce la timp de reacţie mai mari pentru sistemul de control. La rândul lor, acestea necesită distanțe mai mari între echipamentul de protecție și sursele de pericol. Sistemele de siguranţă descentralizată asigură cei mai scurți timpi de reacţie și oferă noi niveluri de libertate a designului.

Extinderea flexibilă a mașinilor

În sisteme de siguranță centralizată, extinderea mașinilor pot necesita o cablare complexă sau tablouri de control suplimentare. Cu tehnologia descentralizată bazată pe module de siguranță pentru Ethernet, conceptele modulare pot fi implementate sistematic fără tablouri de control. Principiul modular face ca expansiunea mașinilor și a fabricilor să fie considerabil mai ușoară.

Rentabilitate

Conceptele de siguranță descentralizate, proiectate pasiv, reduc semnificativ costurile privind siguranța. Siguranța pasivă garantează că tensiunea actuatoarelor este oprită în situații critice (sau în cazul unei urgențe). În acest scop, grupurile I/O asigură o izolare galvanică semnificativă între tensiunea senzorului (V1) și tensiunea actuatorului (V2).

Webinar - Cum poate scurta timpii de punere în funcțiune tehnologia de siguranţă descentralizată

Punerea în funcţiune poate fi anevoioasă, în special dacă apar dificultăţi neprevăzute. Un test offline privind siguranţa mașinilor relaxează situația - de exemplu cu tehnologie de siguranţă descentralizată de la Turck.

În webinarul „Tehnologie descentralizată? Un pariu sigur!” din 12 noiembrie 2020, Michael Flesch, Product Manager Safety Systems, a arătat, printre alte lucruri, cum se poate seta siguranţa maşinilor în mod flexibil, cu eficienţă de costuri și în afara unui tablou de control folosind tehnologia de control I/O cu grad IP67.

Trei versiuni de siguranţa descentralizată a personalului

Pentru fiecare aplicație în parte, utilizatorul decide procentul de siguranță descentralizată pe care vrea să-l transfere în câmp. De pildă, putem distinge între trei concepte diferite de siguranţă descentralizată.

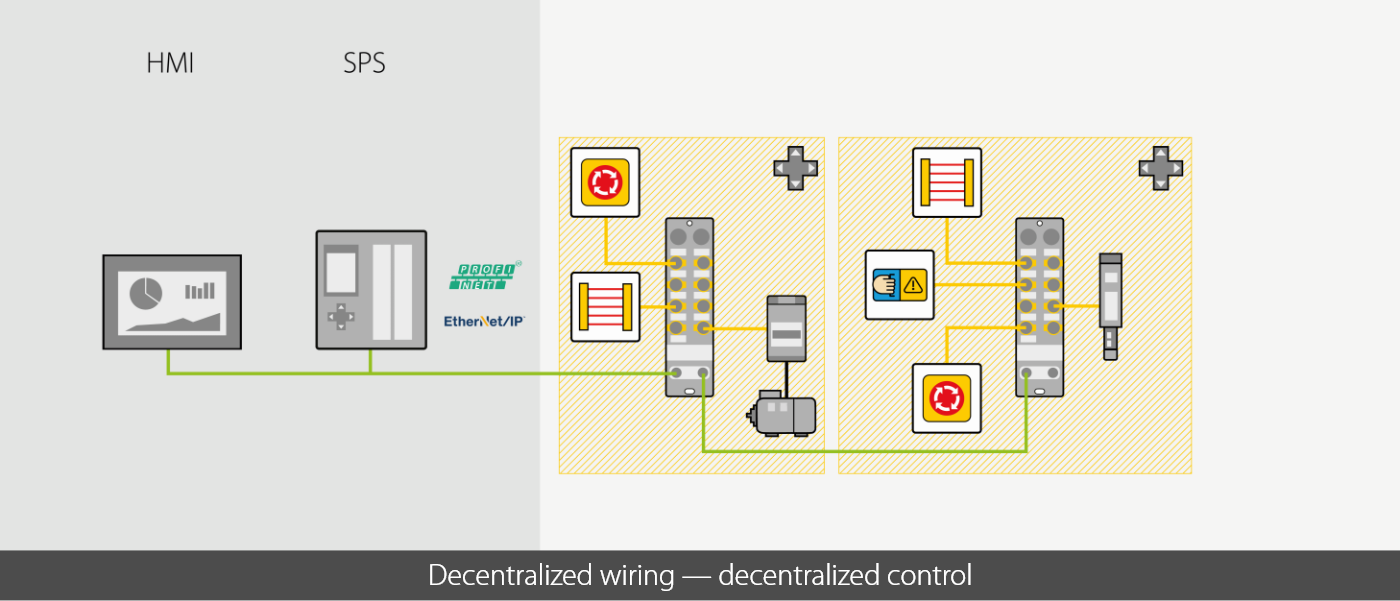

Scenariul 1: Cablare descentralizată - control descentralizat
Modulele de siguranţă I/O își asumă controlul asupra aplicației - atât la testare, cât și în timpul funcționării. Pe lângă componentele de siguranță, senzorii/actuatoarele standard se pot conecta la modulul I/O prin porturile IO-Link. Avantaje: Independența totală, expansiunea flexibilă, efortul mecanic minim și testele individuale scurtează timpii de punere în funcțiune

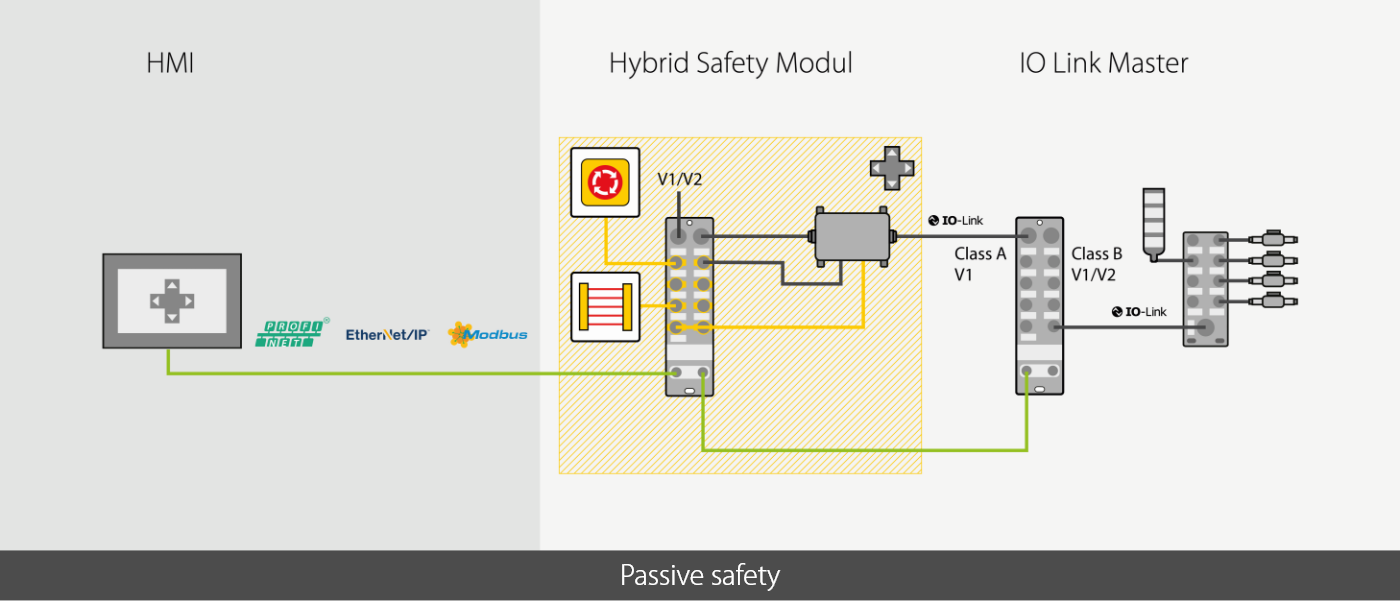

Scenariul 2: Siguranță pasivă
În acest scenariu, semnalele de siguranță sunt colectate în câmp și transferate la PLC-ul de siguranță prin protocoalele Ethernet de siguranță Profinet sau CIP Safety. Avantajul: Testele individuale ale aplicației pe controlerul intern al modulelor de siguranță scurtează timpii de punere în funcțiune.

Scenariul 3: Cablare descentralizată - control centralizat
Conceptul descentralizat cu siguranță pasivă se bazează pe izolarea galvanică semnificativă între tensiunea actuatorului și cea a senzorului. În caz de urgență, tensiunea actuatorului poate fi oprită în siguranță, în timp ce sistemul senzorului rămâne activ. Avantaje: Numărul minim de intrări de siguranță reduce costurile, iar diagnoza rămâne posibilă în ciuda unei opriri de urgență.

Utilizare în toată lumea

Modulele hibride și cele I/O de siguranță completă sunt disponibile ca TBPN cu Profinet/Profisafe pentru piața europeană sau ca TBIP cu siguranță Ethernet/IP/CIP pentru piața americană - ideal pentru ingineria mecanică orientată către export.

Siguranța copy-and-paste

Programele controlerului de siguranță al Turck poate pur și simplu să fie copiat pe un USB direct pe modul și copiat pe alte module cu aceleași sarcini - inclusiv între dispozitive cu siguranță Profisafe și CIP.

Modulele de siguranţă descentralizată asigură sistemul de paletizare

Document informativ Evaluarea riscurilor mașinilor modulare

Parcurgeţi paşii corecţi în evaluarea riscului unei maşini conectate sau al unui sistem de producţie integrat (IMS). Acest document informativ gratuit vă oferă un exemplu practic cum să identificaţi, să descrieţi și să reduceţi situaţiile potenţiale periculoase.

Siguranţă descentralizată în practică

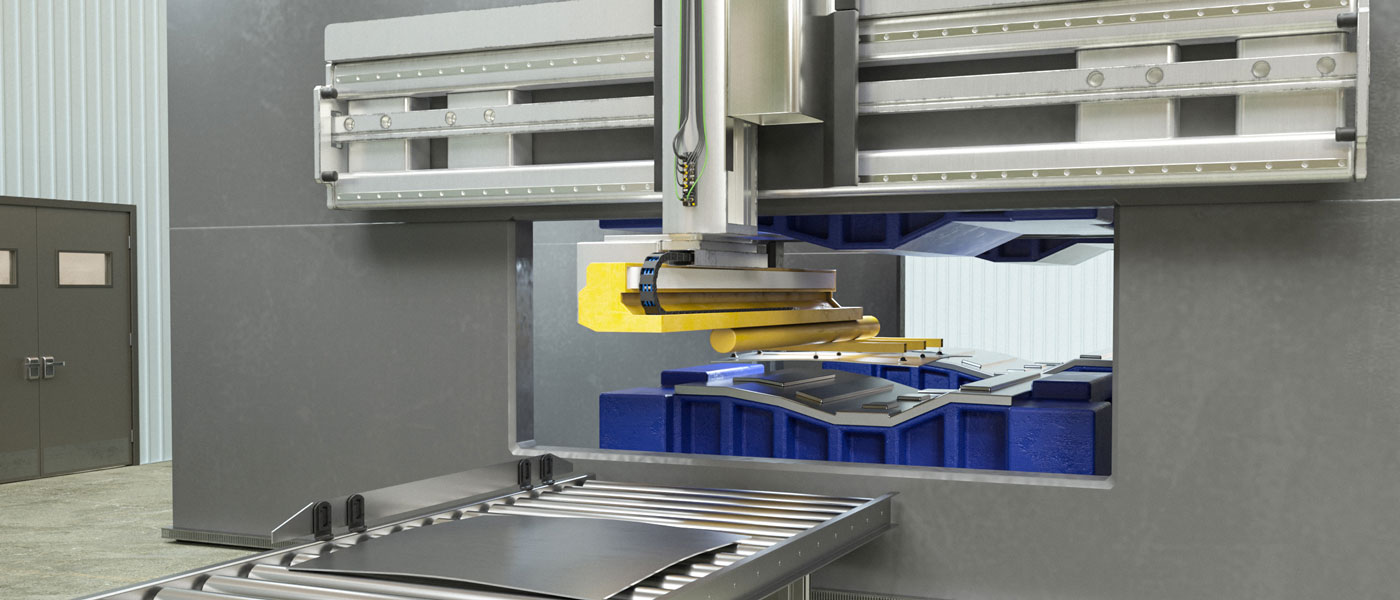

Siguranță triplă

Modulul I/O de siguranță de pe gripperul unei prese procesează semnale IO-Link, de siguranță și standard, evitând astfel designurile complexe

AFLAȚI MAI MULTE

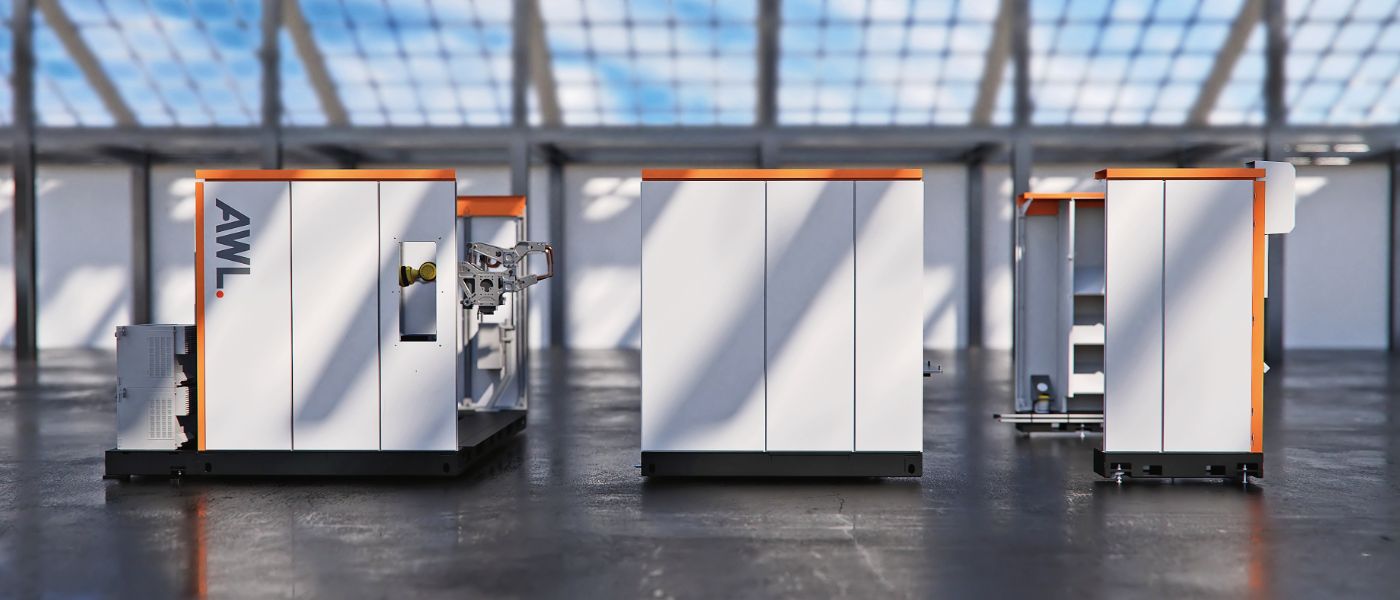

Sigur, rapid și modular

Furnizorul de soluții pentru industria auto modularizează mașinile folosind un concept de siguranță pasivă

AFLAȚI MAI MULTE

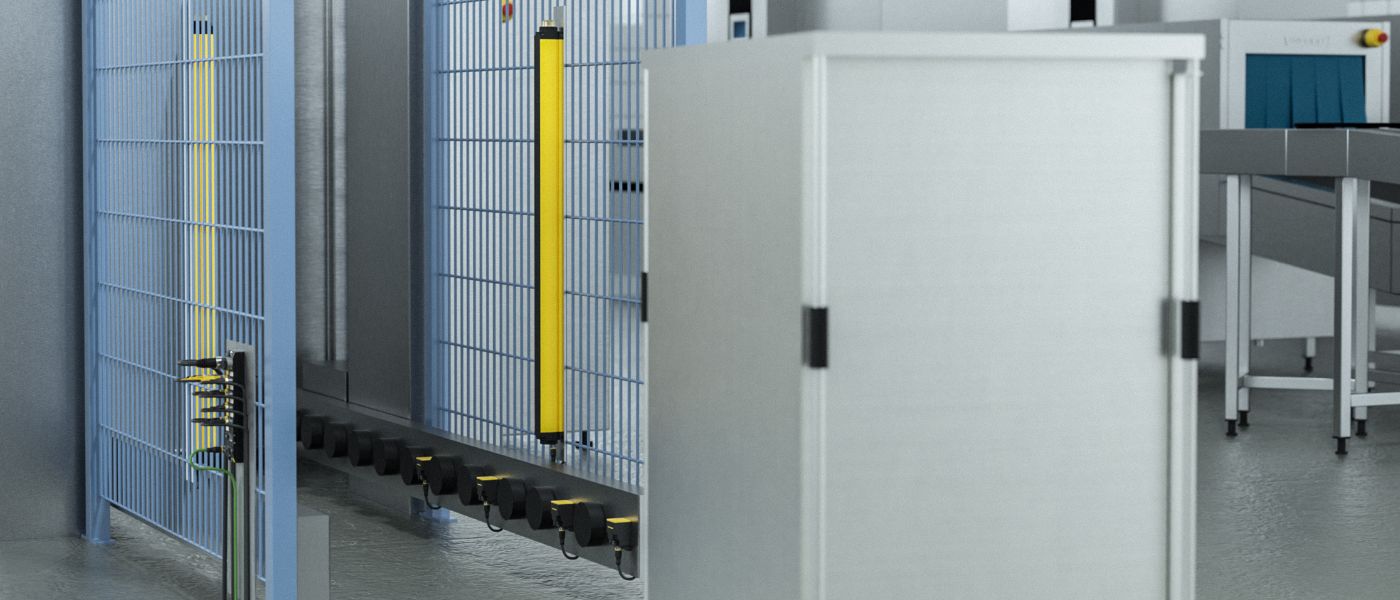

Un portar pentru stația de spălare

Un sistem de curățare pentru containerele de transport asigură accesul descentralizat la sistem folosind cortine luminoase

AFLAȚI MAI MULTE

Siguranţa descentralizată în detaliu

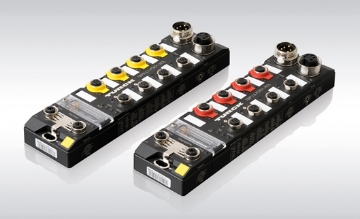

Modul de siguranță completă sau modul hibrid

Modului de siguranță hibrid de la Turck combină intrările/ieşirile sigure cu IO-uri standard și porturi IO-Link. Acest lucru face ca cerințele semnalelor să fie mapate flexibil. Dacă sunt generate mai multe semnale de siguranță, se folosește modulul de siguranță complet. Ambele versiuni - modul complet și modul hibrid - sunt disponibile pentru Profinet/Profisafe sau Ethernet/IP/CIP safety.

Către produse

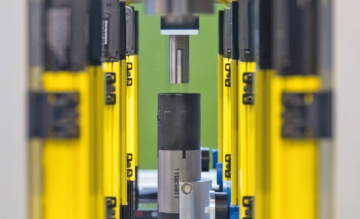

Pagina de tehnologie privind siguranța mașinii

Avantajele sau dezavantajele diferitor concepte de siguranță, precum și detaliile tehnice privind soluțiile de siguranță descentralizată, o privire de ansamblu asupra tuturor grupelor de produse privind siguranța tehnologică și exemple de aplicații ale tehnologiei privind siguranța mașinii de la Turck pot fi găsite pe pagina de tehnologie privind siguranța mașinii.

Aflați mai multe

Siguranţă funcţională pentru om și mașină

Fie că e vorba de soluții centralizate sau descentralizate pentru mașini modulare: Portofoliul extensibil de siguranță al Turck oferă soluții personalizate și flexibile pentru siguranța mașinii în orice aplicație.

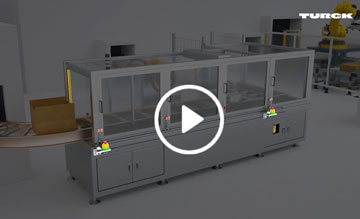

Urmăriți filmul pentru a vedea ce avantaje ale aplicației puteți obține cu controlerele de siguranță SC10, XS26 sau cu modulele I/O în IP67.

Accesare film

Întrebaţi un expert

Michael Flesch și colegii săi vă vor răspunde la întrebări despre siguranța mașinii și sistemele de siguranţă descentralizată. Vă rugăm să folosiți formularul de contact și permiteți-ne să vă dăm sfaturi.

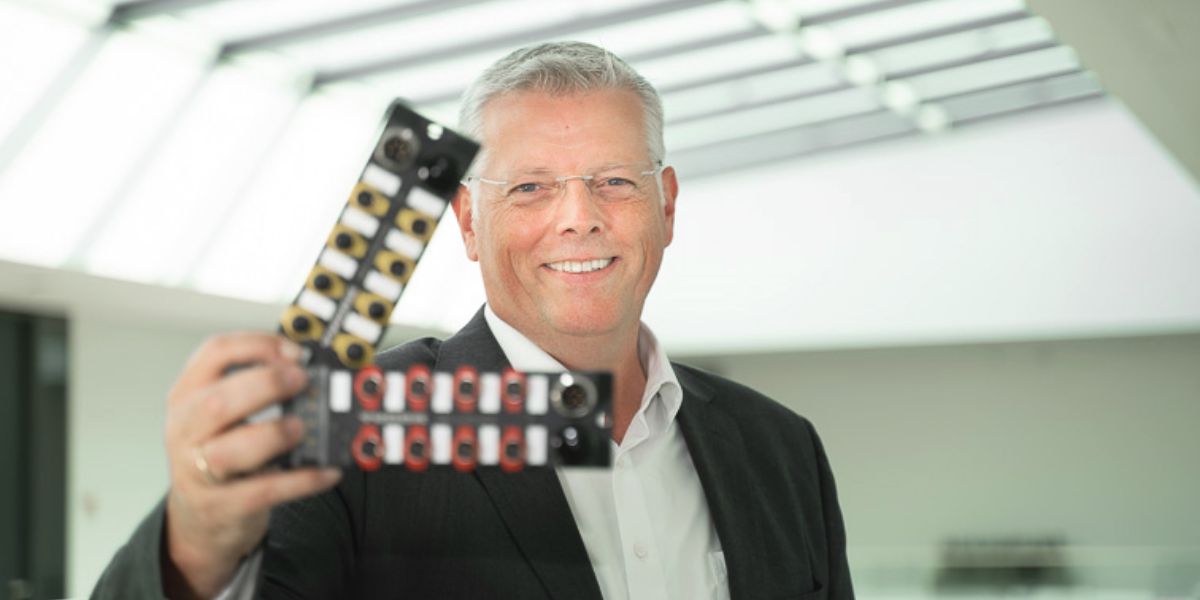

Michael Flesch
